Сепаратор ФММ

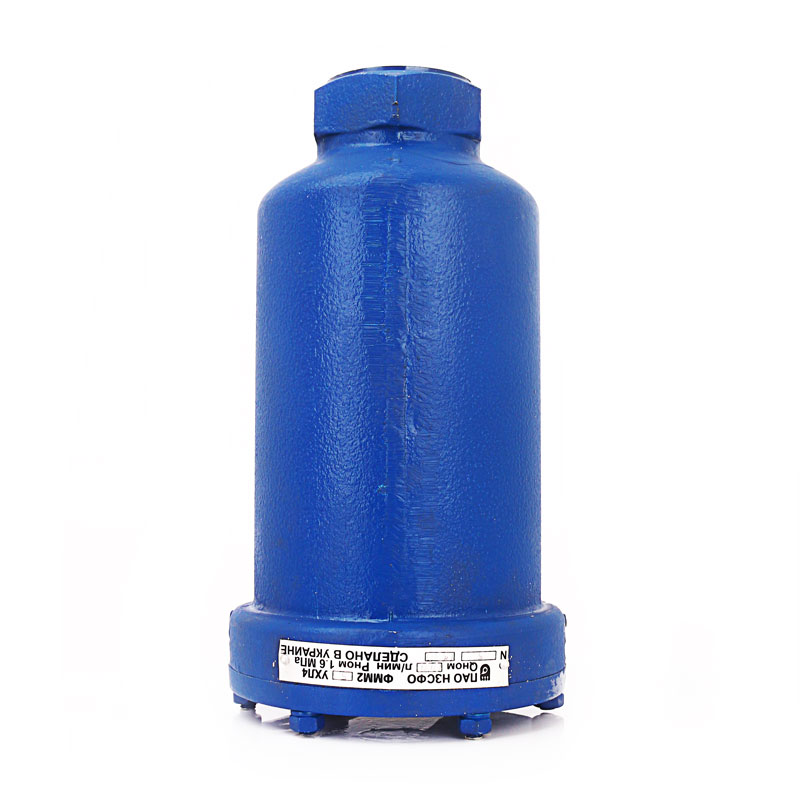

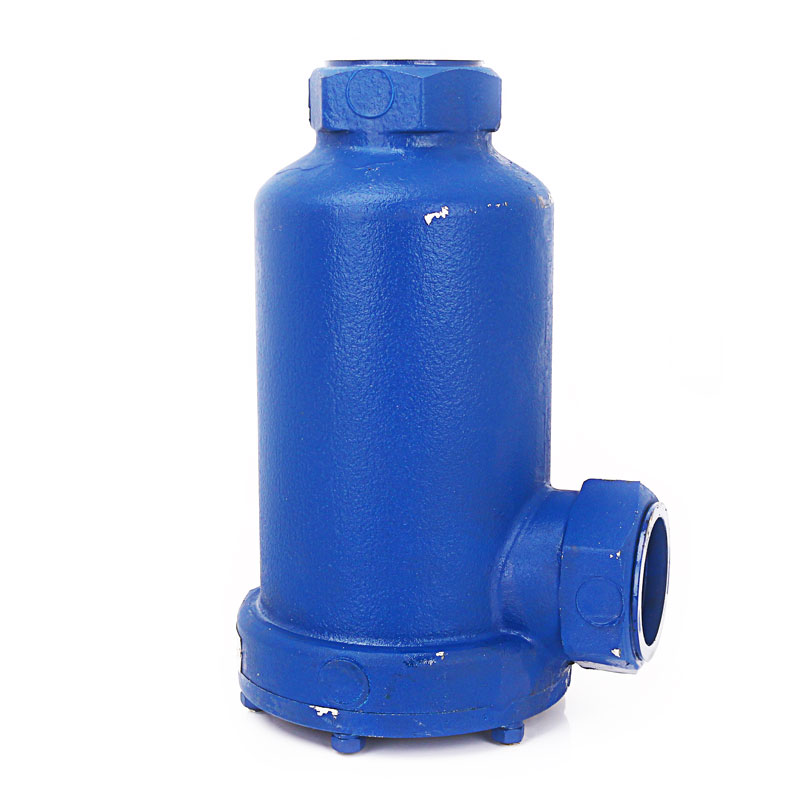

Смазочно-охлаждающие жидкости и масла для заводского оборудования нуждаются в очистке. Нередко эти среды бывают загрязнёнными металлической стружкой, поэтому для очищающих их сепараторов был выбран магнитный принцип очистки. Внешне такой сепаратор ФММ представляет стакан с крышкой, герметично закручивающейся при помощи болтов. Входное отверстие выполнено в верхней части стакана сбоку, а выходное – в его дне. Оба патрубка отформованы под шестигранную гайку.

Назначение сепараторов ФММ

Магнитный сепаратор ФММ применяются в кузнечном деле, в прессах и на металлорежущих станках. Все эти машины нуждаются в очищенной гидравлической жидкости и смазке. Поэтому керосин, а также керосиново-масляные смеси пропускаются через подобное устройство. Таким образом, жидкость может быть использована повторно, и даже несколько раз, что даёт значительную экономию смазочных материалов в производственных процессах. Для лучшей очистки жидкость можно пропускать через сепаратор неоднократно.

Принцип действия

В сепараторе стружка из магнитных материалов улавливается магнитами, которые отформованы в виде специального патрона. Масляно-керосиновая смесь или керосин проходит мимо магнитов, а потом – через специальные пружины. Немагнитные частицы задерживаются при помощи этих пружинных элементов, оседая на них. После этого очищенная среда стекает вниз и выходит из сепаратора.

Жидкости, с которыми работает данный сепаратор, должны иметь кинематическую вязкость в пределах 1–75 мм2/с. Температурный режим жидкостей, в котором возможна нормальная работа аппарата – +10–50°С. К температуре окружающей среды требования несколько иные: +1–40°С, что необходимо учитывать при их установке в горячих цехах.

Сепараторы ФММ выпускаются в нескольких размерных рядах, к тому же различаются и по климатическому исполнению. Существует модификация для умеренного и холодного климата, а для тропического пояса разработана несколько иная разновидность сепаратора, приспособленная для работы при более высоких температурах.

Параметр

1

2

3

4

ФММ-21

8,0

16 мм

1,3 кг

85х170 мм

ФММ-22

12,5

20 мм

1,7 кг

95х190 мм

ФММ-23

25,0

25 мм

3,0 кг

120х220 мм

ФММ-24

50,0

32 мм

3,8 кг

155х220 мм

ФММ-25

100,0

50 мм

8,3 кг

185х285 мм

ФММ-26

200,0

63 мм

16,0 кг

250х325 мм

ФММ-27

400,0

100 мм

45,0 кг

330х385 мм

  1. Размер расходы при номинальных условиях труда. Размер – литры.
  2. Диаметр прохода.
  3. Весовой показатель.
  4. Общий диаметр  и общая высота.

Ряд сепараторов представлен и разнообразен семью модельными приборами:

  • Сепаратор ФММ-21;
  • Сепаратор ФММ-22;
  • Сепаратор ФММ-23;
  • Сепаратор ФММ-24;
  • Сепаратор ФММ-25;
  • Сепаратор ФММ-26;
  • Сепаратор ФММ-27.

Сепараторы поставляются вместе с запасными кольцевыми прокладками, которые затем могут приобретаться и отдельно, так как эти кольца – не уникальное изделие, а выработанное по ГОСТ 18829-73. К устройству прилагается технический паспорт.
