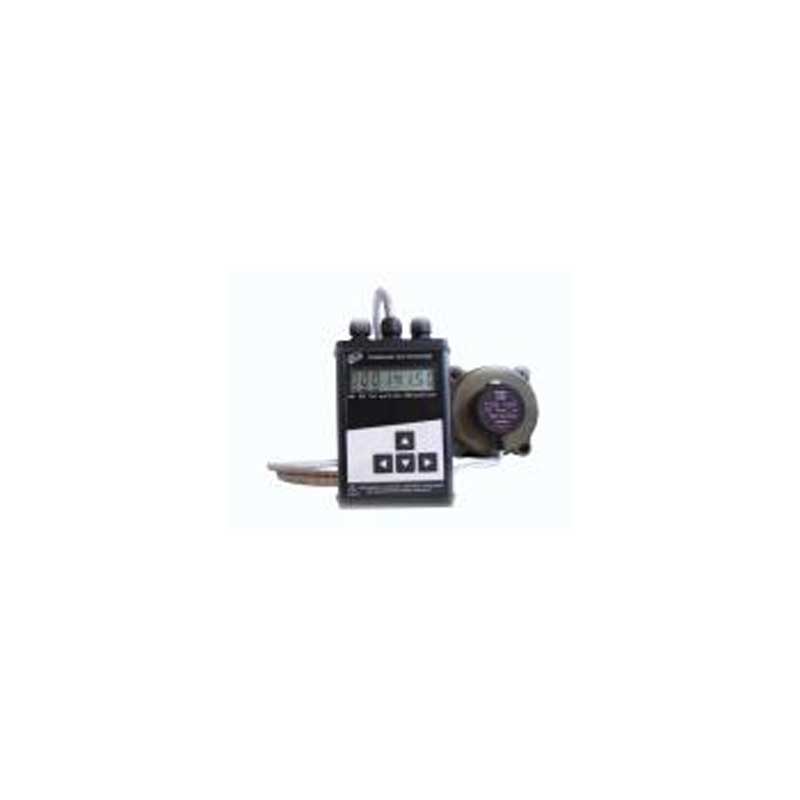

Счетчик TEMP-OE

Счётчики TEMP-OE предназначены для измерения объёмного расхода и объёма газа при рабочих условиях и могут применяться в составе узлов учёта газа, в том числе коммерческих, на газораспределительных пунктах, промышленных объектах и объектах коммунального хозяйства.

Счётчики оснащены электронным блоком с жидкокристаллическим табло и обеспечивают обмен информацией посредством канала последовательного обмена RS-485 с протоколом MODBUS RTU и могут комплектоваться выносным блоком интерфейса БІ-RS245/232, который предназначен для подключения к счётчику внешних устройств в стандарте RS-232 и выполняет функции искробарьера.

Принцип работы

Работа счётчика основана на измерении длительности периодов следования импульсов, обратно пропорциональных частоте вращений ротора счётчика, и формировании по результатам обработки, с учётом реальной зависимости расхода от частоты, двух независимых выходных импульсных последовательностей:

• с ценой импульса 0,1 м3 – выход 1;
• с ценой импульса 0,01 м3 – выход 2.

Частота вращения ротора измеряется тремя независимыми датчиками, что обеспечивает, во-первых, обнаружение и фильтрацию импульсов, вызванных обратным направлением потока газа в счётчике, а во-вторых, диагностику выхода из строя одного или двух датчиков.

Счётчики обеспечивают

• непрерывную индикацию объёма газа при рабочих условиях;
• защищенную паролем настройку конфигурации счётчика на условия применения при помощи встроенной клавиатуры или ПЭВМ, а также блокировку возможности изменения параметров конфигурации, непосредственно влияющих на результаты измерений, при помощи встроенного переключателя «Защита»;
• архивирование данных измерений в минутном (60 записей), часовом (1150 записей), суточном (126 записей) и месячном (31 запись) архивах, а также обнаружение и архивирование изменений состояния счётчика (540 записей) и внесения изменений в конфигурацию счётчика (128 записей);
• просмотр текущих и архивных данных измерений, состояний и изменений на табло счётчика, а также вывод их на ПЭВМ (непосредственно или при помощи модема);
• возможность расположения электронного блока счётчика в удобном для оператора месте.

В комплект поставки счётчиков входит программа sensPTF 2.0, которая поддерживает доступ ко всем параметрам счётчика, показывает диагностическую информацию и может использоваться для записи измеряемых и архивных данных.
