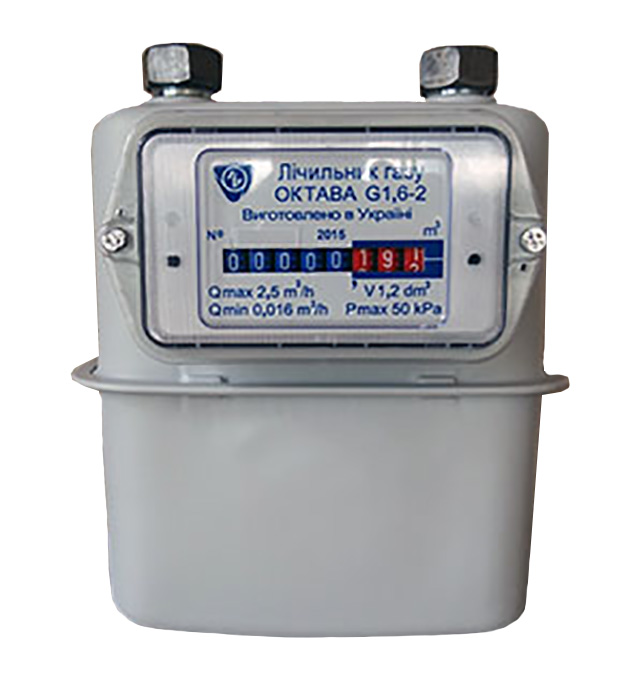

Счетчик газа G1,6

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Счетчик газа G1,6 предназначен для измерения объема природного газа при проведении учета газа в коммунально-бытовых услугах и при контроле технологических процессов.

Исполнение счетчика имеет следующие обозначения:

  • 2 - вариант 2, в зависимости от границ допустимой относительной погрешности счетчика в диапазоне объемного расхода;
  • Q - с расширенным диапазоном нормированного объемного расхода;
  • L - с направлением протекания газа в счетчиках справа - налево;
  • І - с импульсным выходом и возможностью установки датчика импульсов для подключения к дистанционному автоматизированной системы учета газа.

Исполнение счетчиков: вариант 1, со стандартным диапазоном нормированного объемного расхода, направлением протекания газа слева направо, без импульсного выхода - в обозначении не указываются.

Характеристики

Технические данные

  1. Объемный расход газа (м3/год) счетчика газа G1,6: номинальная, Q nom - 1,6; максимальная, Q max - 2,5; минимальная, Q min - 0,016.
  2. Пределы допускаемой относительной погрешности счетчиков в диапазоне объемного расхода при выпуске из производства и после ремонта для вариантов исполнения 1 и 2
    Счетчик газа G1,6 (вариант 1) Счетчик газа G1,6 (вариант 2)
    Q min ? Q 2 Q min ? Q ? Q max – ± 2% Q min ? Q 0,1 Q max ? Q ? Q max - ± 1,5
  3. Пределы допускаемой относительной погрешности счетчика в диапазоне объемного расхода при эксплуатации для вариантов исполнения 1 и 2
    Счетчик газа G1,6 (вариант 1) Счетчик газа G1,6 (вариант 2)
    Q min ? Q 2 Q min ? Q ? Q max – ± 3% - 6% Q min ? Q 0,1 Q max ? Q ? Q max - ± 3% - 6%

Технические характеристики

  1. Средняя потеря давления по объемной расходы Q max:
    При выпуске из производства и после ремонта - не более 200 Па;

    Во время эксплуатации - не более 220 Па.

  2. Максимальная потеря давления по объемного расхода Q min - не более 60 Па .
  3. Порог чувствительности счетчиков - не более 0,003 м? / час.
  4. Максимальное избыточное рабочее давление газа - 25 кПа.
  5. Отклонение циклического объема счетчика от номинального значения V1,2 дм? не должно превышать ± 5%.
  6. Диапазон температуры окружающей и измеряемой среды, в которой функционирует счетчик - от минус 40 до плюс 50 ° С.
  7. Номинальная рабочая температура измеряемой среды Тн, от которой счетчик осуществляет строительство результатов измерения объема газа до температуры газа при стандартных условиях Тb = 20 ° С:
    Тн = 15 ° С - для счетчиков, устанавливаемых в отапливаемых помещениях;
    Тb = 0 ° С - для счетчиков, устанавливаемых за пределами отапливаемых помещений.
  8. Повышенная относительная влажность окружающей среды - 98% при температуре 25 ° С.
  9. Вместимость счетного устройства - 99999,999 м?.
  10. Цена деления ролика наименьшего разряда отсчетного устройства - 0,2 дм?
  11. Условный проход штуцеров счетчиков - DN 20.
  12. Габаритные размеры - не более 190 мм х 164 мм х 220 мм.
  13. Резьба присоединительных штуцеров - G ? - В.
  14. Межосевое расстояние между штуцерами - (110 ± 0,5) мм.
  15. Масса счетчиков - не более чем 1,9 кг.
  16. Параметры датчика, который устанавливается на счетчик выполнения « І »:
    значение одного импульса соответствует измерительному объему газа - 0,01 м?;

    напряжение питания - 2,5-3,5 В;

    ток потребления - не более 20 мкА.

  17. Рабочее положение счетчиков - вертикальное, штуцерами вверх.
  18. Полный средний срок службы счетчиков - не менее 20 лет.
