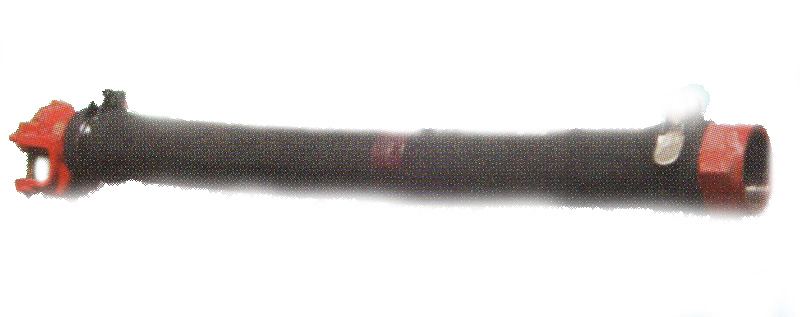

Рукав соединительный Р11

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Рукава соединительные Р11, Р12,Р13, Р14,Р16 и Р17Б предназначены для обеспечения гибкого разъемного соединения воздухопроводов смежных единиц подвижного состава железных дорог и для подачи воздуха под давлением до 1МПа ( 10 кгс/см2).

Модификации

  • Р11,Р12,Р13 - для соединения отдельных единиц подвижного состава ж/д с магистралью диаметром труб 1 дюйм;
  • Р14-на узкоколейном подвижном составе с воздухопроводом диаметром труб- 1 дюйм;
  • Р16- для соединения питательных магистралей локомотивов при следовании их в поезде;
  • Р17Б- на вагонах и локомотивах железных дорог с воздухопроводом диаметром труб 11/4 а дюйма.

Рукав предназначен для обеспечения гибкого неразъемного соединения воздухопроводов и для подачи воздуха под давлением до 1МПа (10 кгс/см2). Применяется на локомотивах для соединения тормозной и напорной магистрали, с воздухопроводом диаметром труб 1 дюйм. Имеет два наконечника с резьбой 0-1/4-В,которые соединены между собой рукавом резиновым с внутренним движением 28 мм и длиной 630 мм.

Технические характеристики

Обозначение
рукава

Рабочее давление сжатого воздуха ,
МПа ( кгс / см 2 ),
не более

Размеры , мм

Резьба присоедини-
тельная
трубная

Масса,
кг не более

Область применения

L

LII

d

d 1

Р 11

1,0(10)

759

720

25

28

G - В

2,63

Подвижной состав с воздухопроводом с диаметром труб G 1- В

Р 12

1,0(10)

909

860

25

28

G 1 - В

2,73

На локомотивах и электропоездах с воздухопроводом с диаметром труб G 1 - В

Р 13

1,0(10)

449

410

25

28

G 1 - В

2,23

На вагонах электропоездов и вагонах метрополитена с воздухопроводом с диаметром труб G 1 - В

Р 14

1,0(10)

599

560

25

28

G 1 - В

2,43

На локомотивах и вагонах узкой колеи с воздухопроводом с диаметром труб G 1 - В

Р 17 Б

1,0 (10)

759

710

32

35

G 1 - В

2,9

На локомотивах , электропоездах , дизель - поездах , грузовых , пассажирских вагонах с воздухопроводом с диаметром труб G 1 - В
