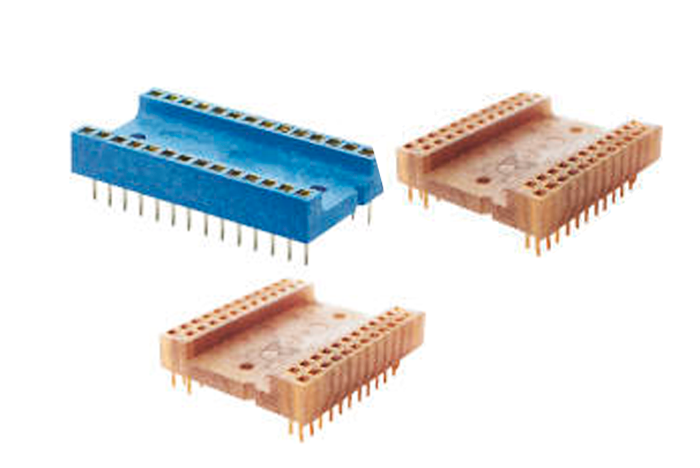

Розетки РС-40-7
Описание
Розетки соединительные РС-40-7 предназначены для установки и подключения интегральных схем (ИС) в корпусах в электронную аппаратуру и имеющие выводы под печатный монтаж.
Обозначение
Розетки РС обозначаются так: РС-40-7-ДБ(С)МТ АГ0.364.003 ТУ, где:
- РС - розетка соединительная,
- 40 - число контактов,
- 7 - номер варианта исполнения,
- Шаг между контактами:
- Д - дюймовый - 2,54 мм, отсутствие буквы - 2,5 мм;
- Обозначение покрытия контактов:
- Б - без покрытия драгметаллами,
- С - покрытие контактов серебром, отсутствие буквы - золотом;
- М - модернизированная;
- Т - для применения в телевизорах;
- АГ0.364.003 ТУ - обозначение технических условий;
- Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.
| Параметры | Значение |
| Ток, А | 1·10^-8 - 0,5 |
| Напряжение, В | 1·10^-2 - 100 |
| Сопротивление контакта, мОм | 20-30 |
| Сопротивление изоляции, МОм | 1·10^6 |
| Электрическая прочность изоляции, В (ампл ) | 1000 |
| Емкость между соседними контактами, пФ | 0,5 |
| Усилие расчленения контактов с контрольным калибром, Н (кгс) | 0,4 (0,04) - 1,4 (0,14) |
Количество сочленений-расчленений с ИС:
|
30 200 |
| Наработка, ч | 10000 |
| Срок сохраняемости, лет | 6 |
Эксплуатация
Оптимальными условиями для использования розеток соединительных РС-40-7 являются:
- Синусоидальная вибрация:
- диапазон частот 1 - 2000 Гц,
- амплитуда ускорения - 150 (15) м/с^2 (g),
- Механический удар многократного действия:
- пиковое ударное ускорение - 400 (40)м/с^2 (g),
- Атмосферное пониженное давление, кПа (мм рт ст ):
- рабочее 53,3 (400),
- предельное 19,4 (145),
- Рабочая температура среды,
- повышенная 100°С,
- пониженная минус 60°С,
- Смена температур от 100 до -60°С,
- Повышенная относительная влажность воздуха 98% при температуре 35 °С.
