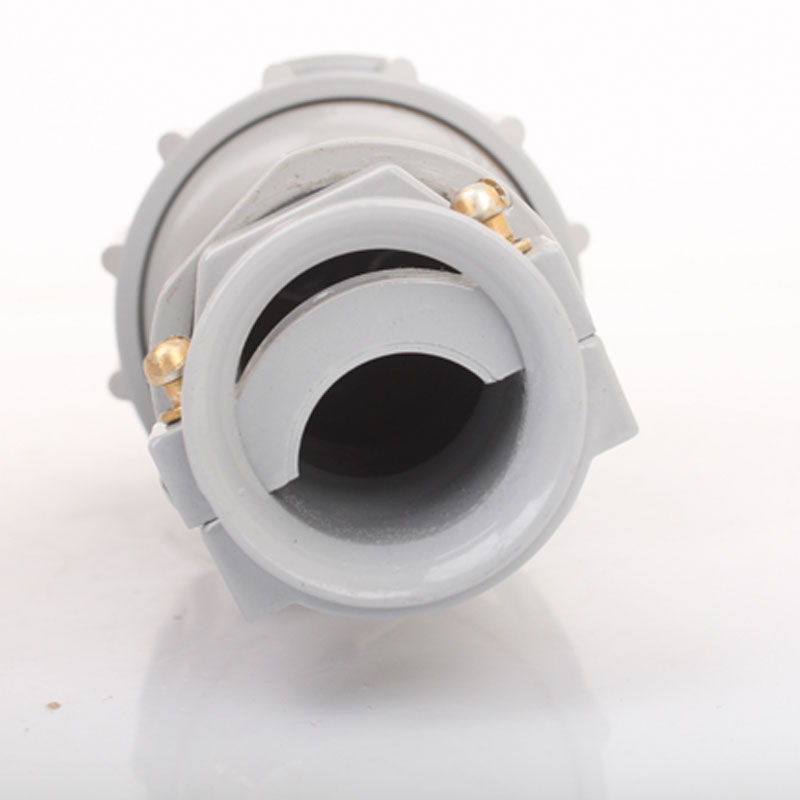

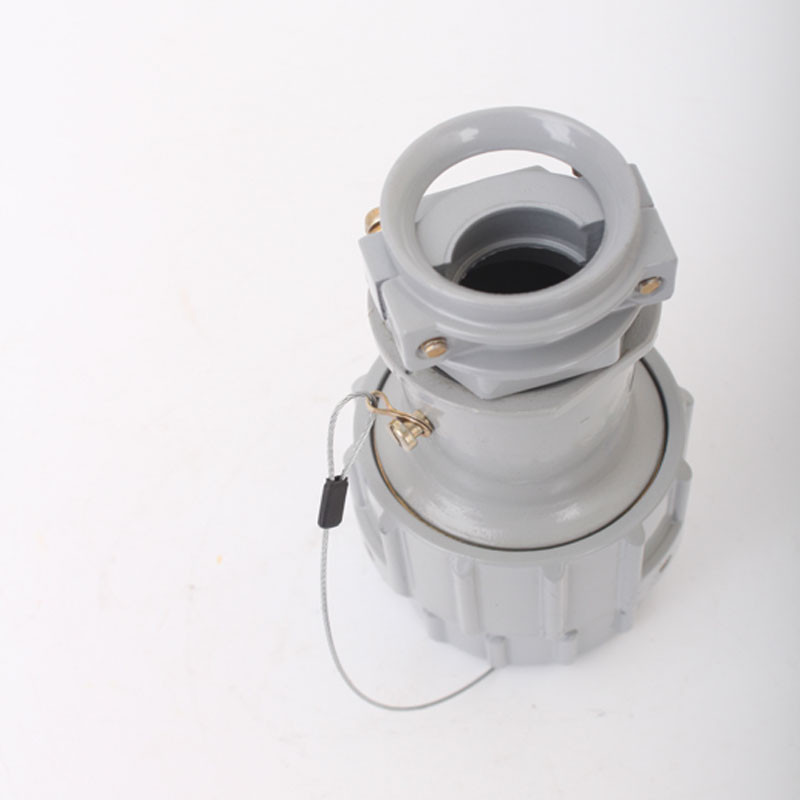

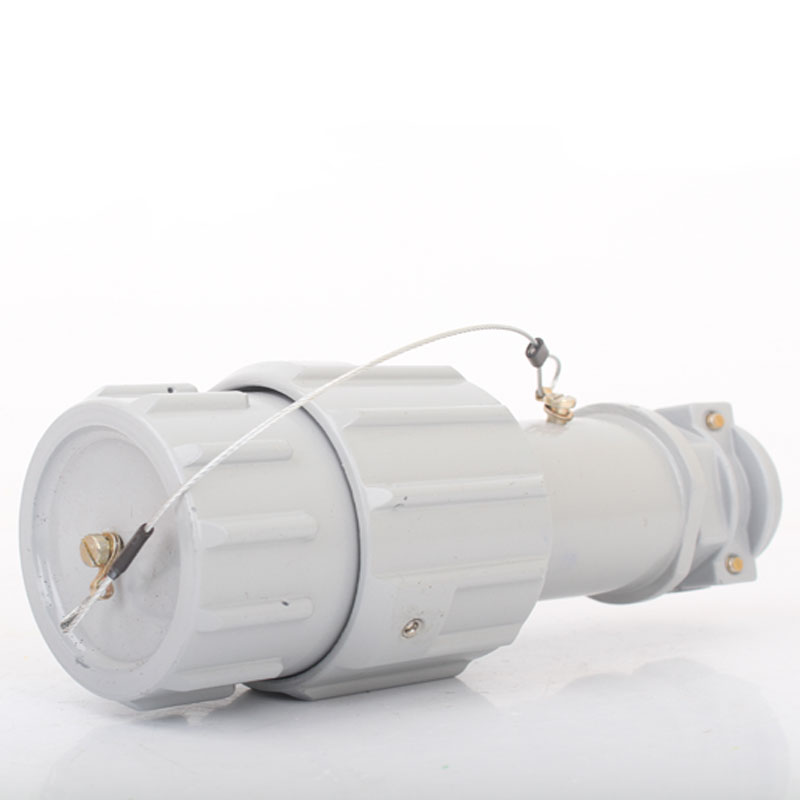

Розетка кабельная РБН1-3-5-Г4-В

Голосов: 1
Документация:
Паспорт(258.01 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Розетка РБН1-3-5-Г4-В является водонепроницаемым соединителем, используется для непосредственной работы в электрических цепях постоянного, переменного (частотой до З МГц) и импульсных токов при напряжении до 700 В (амплитудное значение).

Конструкционные особенности

Конструктивно комплект соединителей РБН1 может состоять: из «вилки» (как приборной так и кабельной) и «розетки» (как приборной так и кабельной).
Сочленение соединителей происходит байонентным способом, поляризация корпуса одношпоночная.

Использование соединителей возможно как для внутреннего, так и для внешнего монтажа в соответствии с техническими условиями AOЛP. 43441 О.0201 ТУ.

Конструктивное исполнение может быт как для вилки, так и для розетки:

  • приборные вилки и розетки,
  • кабельные вилки и розетки в угловом корпусе,
  • кабельные вилки и розетки без обоймы для соединения «кабель-кабель»,
  • кабельные вилки и розетки в прямом корпусе.

Характеристики

Технические характеристики
Наименование Значения

Сопротивление контактов при приемке и поставке, мОм для контактов:

  • 1,5 мм
  • 2,5 мм
  • 3,5 мм
  • 5,5 мм
  • 9 мм



7

4

2

1

0,75

Сопротивление изоляции при приемке и поставке, мОм 5000

Рабочий ток на каждый контакт, А

  • 1,5 мм
  • 2,5 мм
  • 3,5 мм
  • 5,5 мм
  • 9 мм



3,5;3,8;,3,9

8,9,10

22,5; 25

50

100

Максимальное рабочее напряжение, В 700
Минимальная наработка. ч 5000
Количество сочленений-расчленений,  1000
Минимальный срок сохраняемости, лет 15
масса  462 г

Комплектация

  • Розетка РБН1-3-5-Г4-В
  • упаковка
  • этикетка
