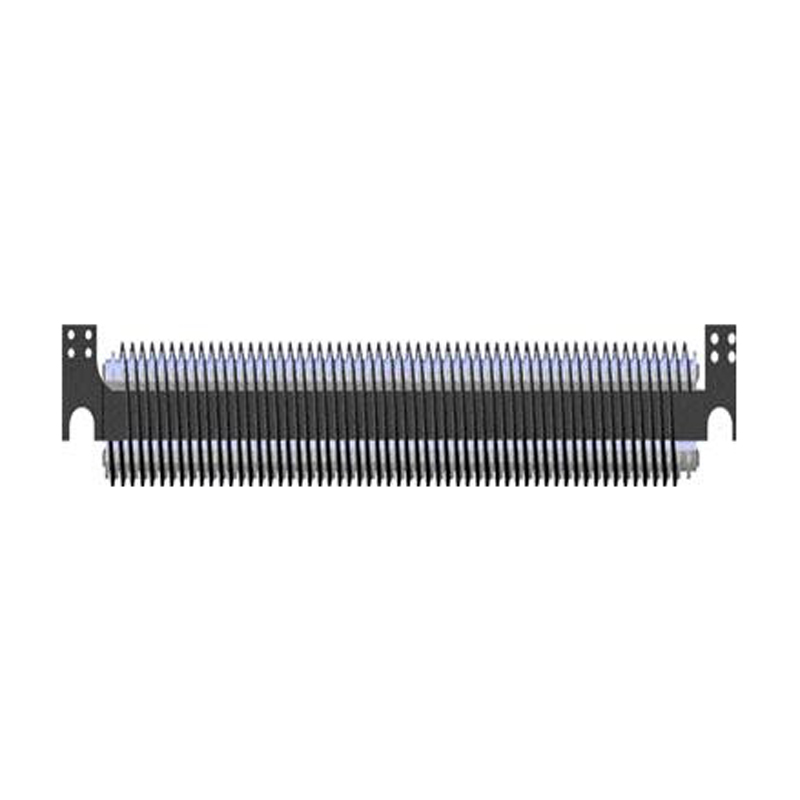

Резистор СР-200, СР-300

Пускорегулирующий резистор СР-200, Пускорегулирующий резистор СР-300 являются компонентами электросхем, имеющими стабильное активное сопротивление.

Назначение

Используются в троллейбусных и рельсовых транспортных средствах. Могут исполнять функции:

  • пуска,
  • демпфирования,
  • балласта и т. д.

Конструкция резисторов

Резистор СР-200 и Резистор СР-300 состоят из фарфорового цилиндра, на котором снаружи сформирована намотка из фехралевой (Х15Ю15) или нихромовой (Х20Н80-С) проволоки. В качестве выводов могут использоваться припаянные медные отводы или хомуты.

Выпускаются две модификации, различающиеся допустимой рассеиваемой мощностью.

Характеристика

Величина

Рекомендации завода по трудоустройству

Температура -50…+40

Размершаемый показатель влажности вокруг прибора

94,57 %

Ограничения по высоте в общем

1,2 км

Сопротивление

520 Ом; 490 Ом; 310 Ом; 290 Ом; 200 Ом; 188 Ом; 120 Ом

112 Ом;85 Ом; 80 Ом; 48 Ом; 45 Ом; 31 Ом

28 Ом; 21 Ом; 19,8 Ом; 15 Ом; 14 Ом; 11 Ом; 10,4 Ом; 7,5 Ом; 7 Ом; 6 Ом; 5,6 Ом;

4,8 Ом; 4,5 Ом; 3,8 Ом; 3,5 Ом; 1,8 Ом; 1,7 Ом; 1,1 Ом; 1,04 Ом; 0,8 Ом; 0,75 Ом

Рабочий показатель погрешности

От 3 процентов до 10 процентов

Допустимый продолжительный ток в изделии

(0,64÷16) А Резистор СР-200

(0,82÷21) Ом Резистор СР-300
