Описание

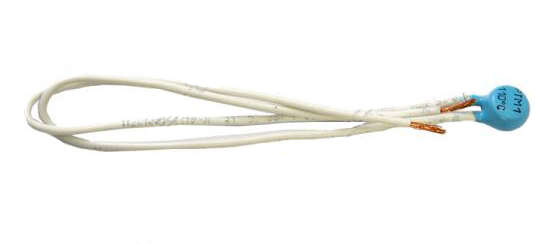

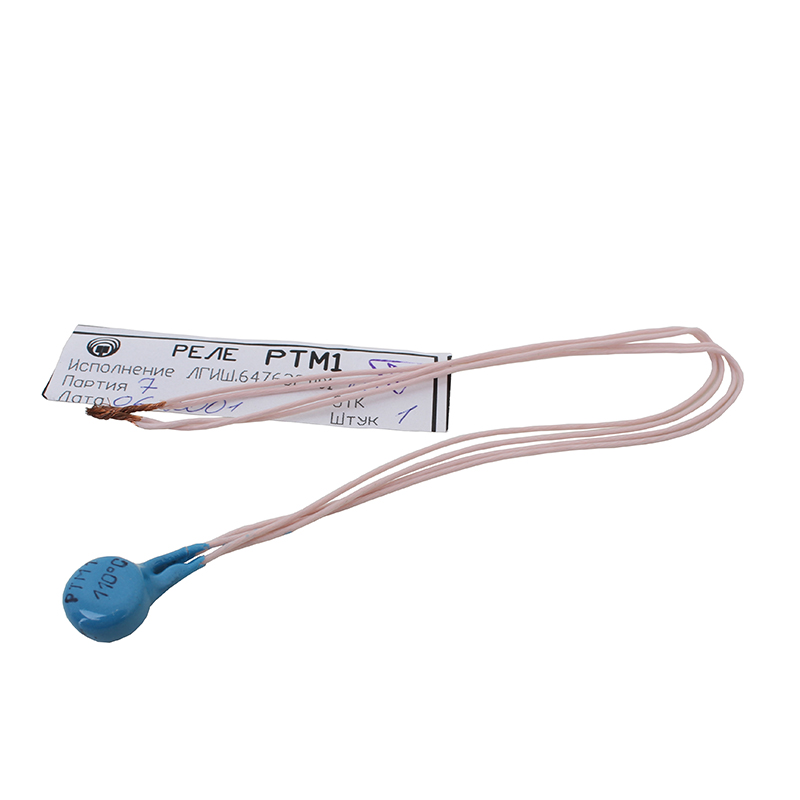

Тепловые миниатюрные реле РТМ-1 с одним размыкающим контактом предназначены для защиты электрических машин и других нагревательных приборов от перегрева.
Данные реле предназначены для работы в цепях переменного тока частотой 50 - 60 Гц и напряжением до 250 В, а также могут использоваться в цепях управления в качестве датчиков максимальной температуры.
Основные особенности
Тепловые реле монтируется непосредственно на греющуюся часть машины или аппарата. Возврат РТМ-1 в исходное состояние происходит автоматически при снижении температуры до температуры возврата.
Характеристики
|
Параметр |
Значение |
|
Технические условия |
ЛГИШ.647632.001 ТУ |
|
Температура срабатывания |
согласно таблице ниже |
|
Режимы, коммутируемые контактами |
согласно таблице ниже |
|
Сопротивление контактов электрической цепи |
не более 0,5 Ом |
|
Сопротивление изоляции |
не менее 100 МОм |
|
Электрическая прочность изоляции |
не менее 1500 В эфф. |
|
Виброустойчивость в диапазоне частот от 1 до 200 Гц |
10 g |
|
Удароустойчивость |
20 g |
|
Температура окружающей среды |
от -40 до +100°C |
|
Относительная влажность при +25°C |
до 98% |
|
Атмосферное давление |
от 400 мм. рт. ст. до 2,5 кг/см2 |
|
Минимальный срок службы |
15 лет |
|
Масса |
10 г. |
|
Исполнения |
Температура срабатывания, °C |
Температура возврата, °C |
|
ЛГИШ.647632.001-00 |
125 ± 5 |
70 ± 10 |
|
ЛГИШ.647632.001-01 |
140 ± 5 |
80 ± 10 |
|
ЛГИШ.647632.001-02 |
150 ± 5 |
90 ± 10 |
|
ЛГИШ.647632.001-03 |
160 ± 5 |
90 ± 10 |
|
ЛГИШ.647632.001-04 |
180 ± 5 |
100 ± 10 |
|
ЛГИШ.647632.001-05 |
110 ± 5 |
60 ± 10 |
|
ЛГИШ.647632.001-06 |
90 ± 5 |
60 ± 10 |
|
Режимы |
Вид нагрузки, cos φ |
Род тока переменный, частота Гц |
Число коммутационных циклов, не более |
|
|
ток, А |
напряжение, В |
|||
|
4 |
220 |
0,9 |
50 - 60 |
2000 |
|
6 |
1000 |
|||
