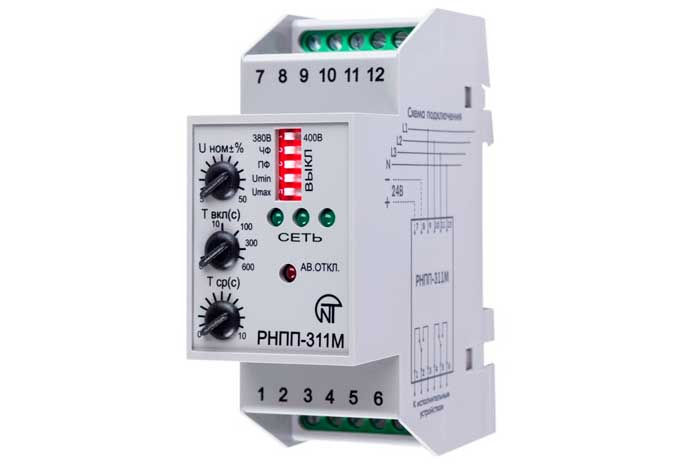

Реле контроля фаз РНПП-311М

No votes yet
Категория:

Реле контроля фаз РНПП-311М является модификацией РНПП-311 и предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети.

Функциональные возможности

Реле контроля напряжения РНПП-311М обеспечивает:

  • контроль:
    • допустимо го уровня напряжения,
    • правильного чередования и отсутствия слипания фаз,
    • полнофазности и симметричности сетевого напряжения (перекоса фаз),
    • качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения. Время автоматического повторного включения (Твкл) задается пользователем,
  • отключение нагрузки 380/220 В 50 Гц путем размыкания цепи питания нагрузки (коммутации электрических цепей постоянного и переменного тока) при некачественном сетевом напряжении. Время срабатывания РНПП-311М задается пользователем (Тср),
  • индицирование аварии при возникновении аварийной ситуации индикации наличия напряжения на каждой фазе .
Технические характеристики
Параметры Значение
Номинальное линейное/фазное напряжение, В 380/220
400/232
Частота сети, Гц 45 - 65
Диапазон регулирования порога по Umax / Umin , в % от Uном 5 - 50
Диапазон регулирования по Тср , с 0 - 10
Диапазон регулирования по Твкл , с 0 - 600
Фиксированная задержка срабатывания по Umin , с 12
Время срабатывания при обрыве одной из фаз, с 0,2
Время готовности при подаче напряжения на реле, с 0,2
Величина перекоса фаз, В 60
Гистерезис по напряжен ию, В 5 - 6
Гистерезис по перекосу фаз, В 5 - 60
Точность определения порога срабатывания по напряжению, В 3
Точность определения перекоса фаз, % 2
Напряжение, при котором сохраняется работоспособность, % от Uном от 50 до 150
Потребляемая мощность (под нагрузкой), ВА 3,0
Максимальный коммутируемый ток выходных контактов, А 5
Масса, кг 0,200
Габаритные размеры, мм 35х93х68

Эксплуатация

Оптимальными условиями для использования реле контроля фаз РНПП-311М являются:

  • температура окружающей среды от минус 35 до +55 C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха (при температуре +25 C) 30 ... 80%.
