Описание

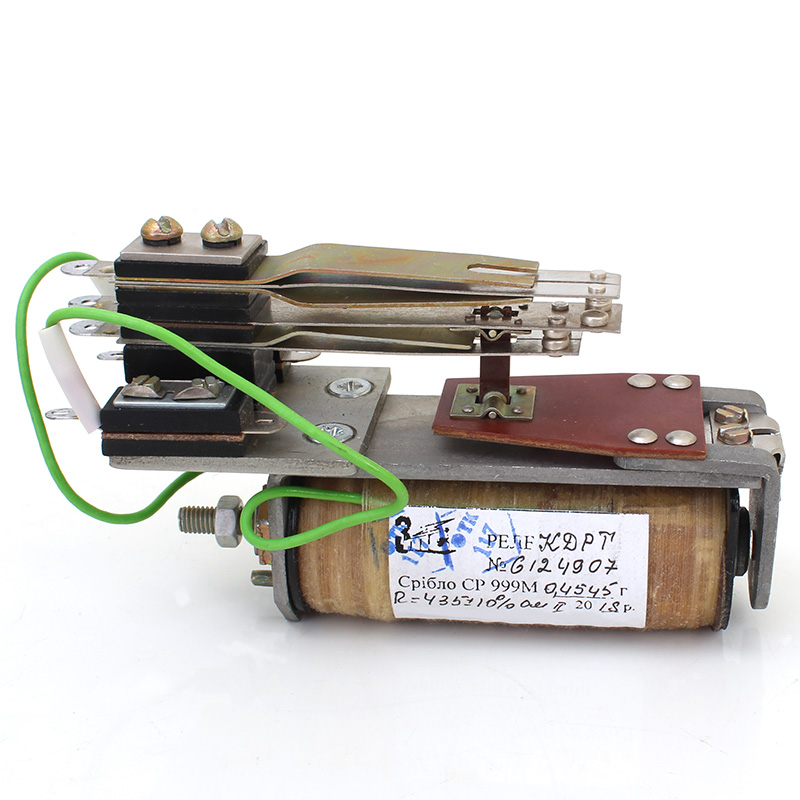

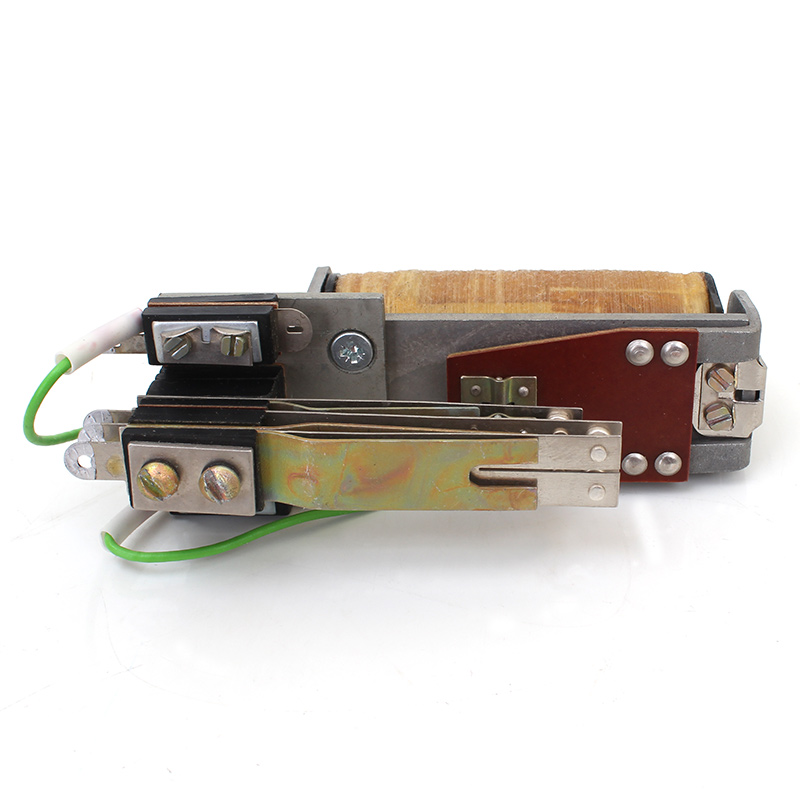

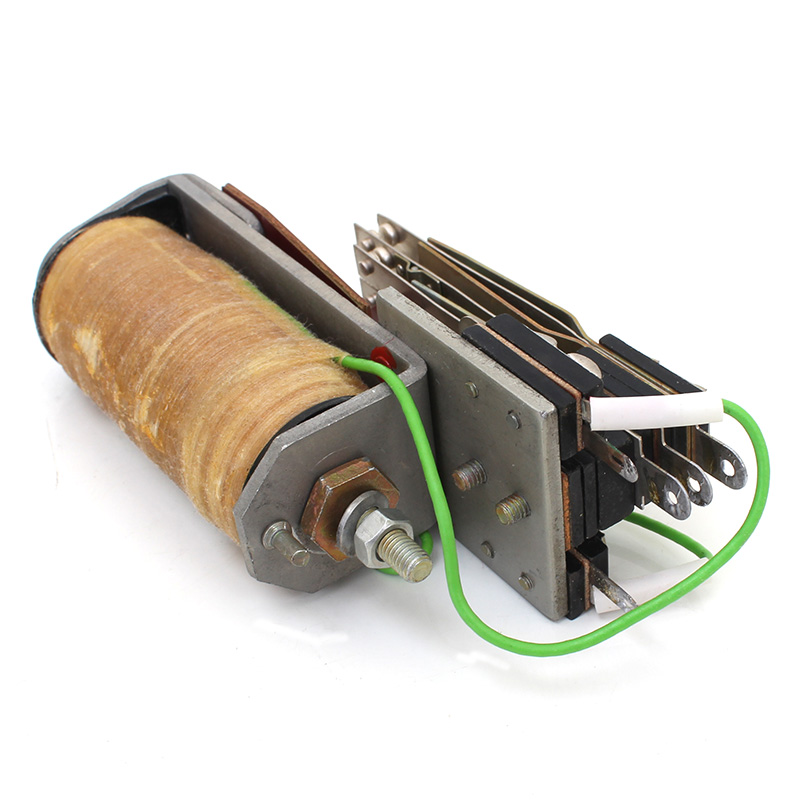

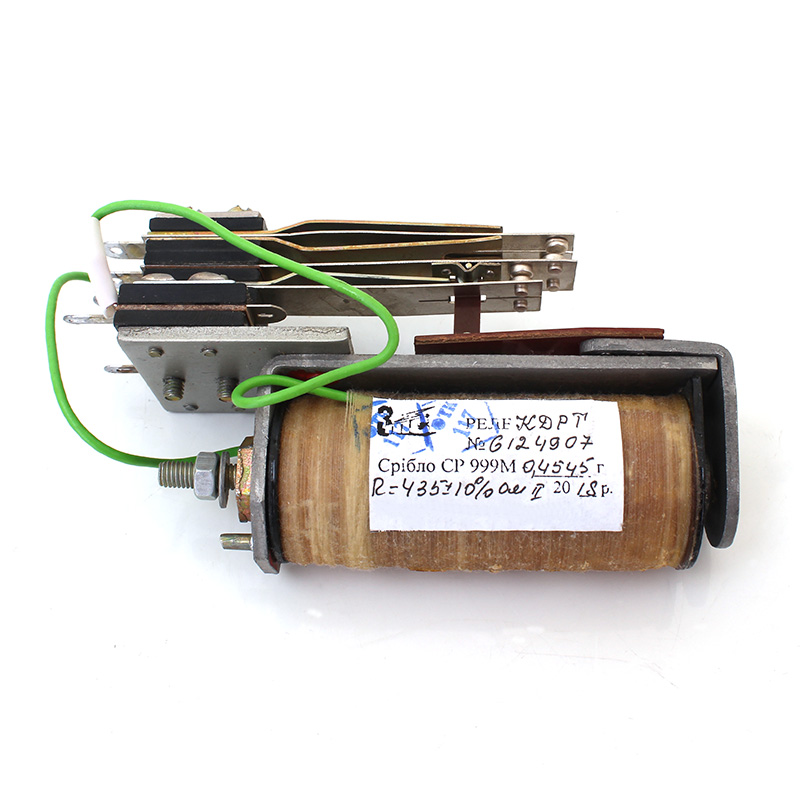

Реле КДРТ 612.49.07 предназначено для осуществления схемных зависимостей в устройствах автоматики, связи, телеуправления, телеконтроля и электропитания.
Характеристики
|
Параметр |
Значение |
|
|
Сопротивление обмотки |
435 Ом |
|
|
Контактный набор |
1т-7т-1т |
|
|
Рабочее напряжение |
24 В |
|
|
Напряжение притяжения, не более |
13 В |
|
|
Напряжение отпадания, не менее |
3 В |
|
|
Замедление на притяжение /прямое/ |
±25% мс |
|
|
Замедление на отпадание /обратное/ |
±25% мс |
|
|
Электрическое сопротивление изоляции электрически изолированных участков реле: |
между двумя незамкнутыми контактами, а также между каждой контактной пружиной и корпусом, не менее |
500 МОм |
|
между обмоткой и корпусом, не менее |
100 МОм |
|
Комплектация
Комплект поставки
В стандартный комплект поставки реле постоянного тока КДРТ 612.49.07 входит:
- Паспорт - 1 экз. на партию реле.
- Техническое описание устройства и регулировки 100.00.70 ТО - 1 экз. на партию реле.
Гарантия
- Изготовитель гарантирует соответствие реле требованиям технических условий при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
- Гарантийный срок эксплуатации 12 месяцев со дня ввода КДРТ 612.49.07 в эксплуатацию, при условии предварительного хранения не более 6 месяцев со дня отгрузки потребителю.
