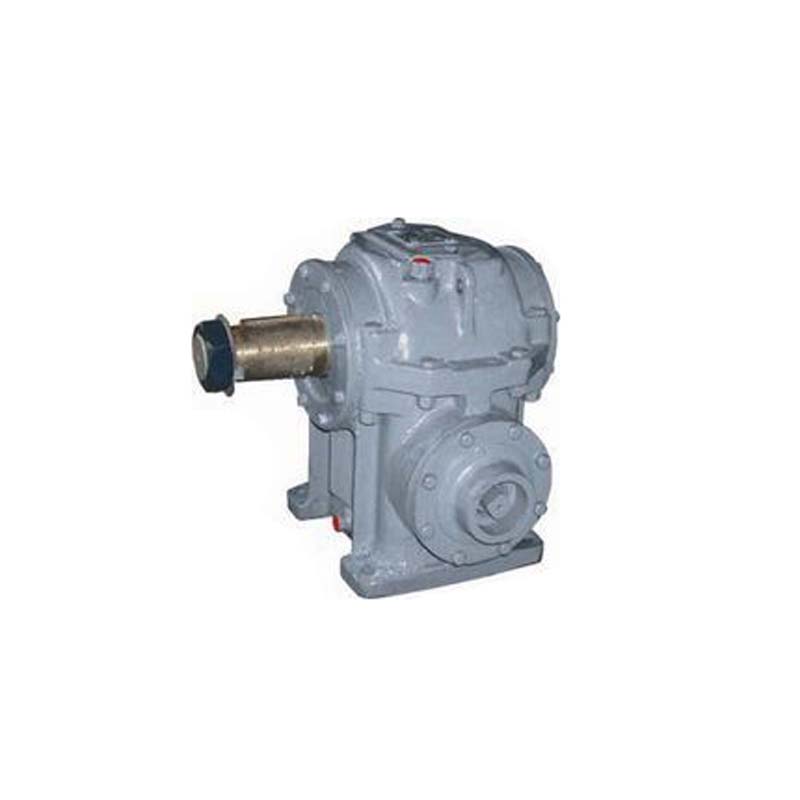

Редуктор РГСЛ-160

Редуктор глобоидный специальный лифтовый РГСЛ-160 это механического приспособление для шахты, физического глобоидного типа, осуществляющим линейное преобразование скорости вращения.

Назначение

В основном используется в составе лифтовых лебедочных систем. Допустимо использование редуктора и в иных механических системах, но лишь после согласования с предприятием-производителем.

Монтаж редуктора должен быть выполнен таким образом, чтобы его червяк был расположен ниже колеса. При этом нагрузки могут иметь как постоянный, так и переменный характер (осуществляются периодические остановки). Предусмотрена возможность вращения редуктора как в одном направлении, так и противоположные стороны.

Конструкция редуктора

Особенности конструкции РГСЛ-160 позволяют воспринимать его выходным валом значительную консольную нагрузку в режиме работы при постоянном крутящем моменте, который не зависит от передаточного числа.

Эксплуатация редуктора допустима в атмосфере, не содержащей взрывоопасных и химически агрессивных компонентов.

Параметр

Величина

Допустимое передаточное число (ПЧ)

10/16/20/25/31,5/40/50/63

Мощность на быстроходном валу

17,1 кВт (для ПЧ 10)

10,9 кВт (для ПЧ 16)

8,9 кВт (для ПЧ 20)

7,2 кВт (для ПЧ 25)

6,2 кВт (для ПЧ 31,5)

5 кВт (для ПЧ 40)

4,1 кВт (для ПЧ 50)

3,5 кВт (для ПЧ 63)

Крутящий момент на тихоходном валу

1,5 кН*м

КПД

0,9 (для ПЧ 10)

0,88 (для ПЧ 16)

0,86 (для ПЧ 20)

0,85 (для ПЧ 25)

0,79 (для ПЧ 31,5)

0,77 (для ПЧ 40)

0,75 (для ПЧ 50)

0,7 (для ПЧ 63)

Радиальная консольная нагрузка в середине посадочного участка тихоходного вала

35 кН

Редуктор Весит

170 кг

Существует 8 вариаций редуктора РГСЛ-160, различающихся:

  • передаточным числом,
  • мощностью на быстроходном валу,
  • КПД.

Также редуктор может производиться в тропическом исполнении.
