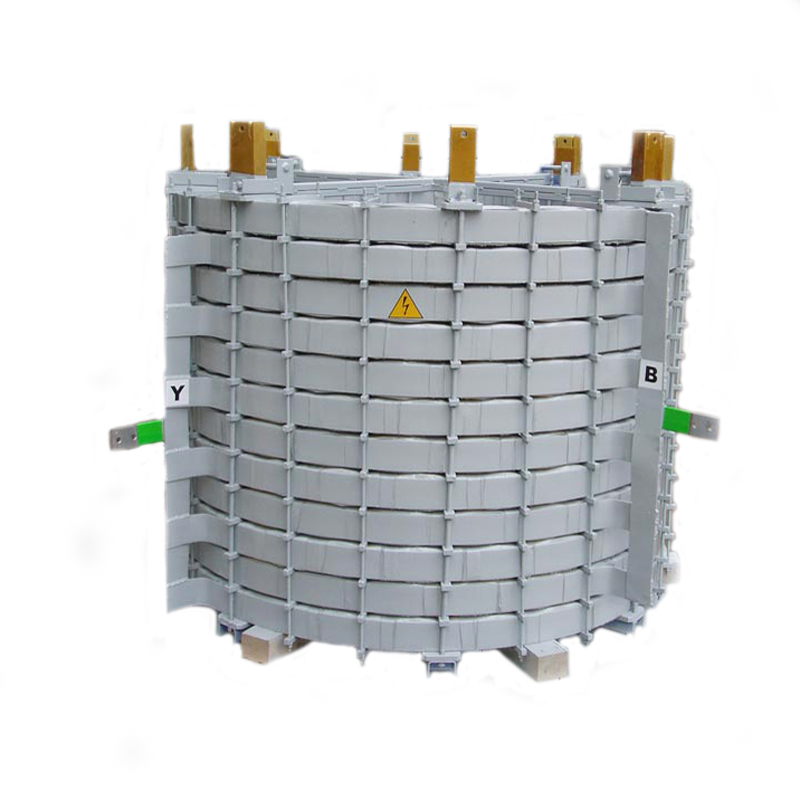

Реакторы токоограничивающие РТСТЗ, РТСТ, РС, РТО
Описание
Реакторы токоограничивающие РТСТЗ, РТСТ, РС, РТО предназначенные для ограничения тока короткого замыкания в аварийных ситуациях при эксплуатации электротехнического оборудования в сетях переменного тока. Возможно производство реакторов (единичные в том числе) с другими техническими характеристиками и классом напряжения до 10 кВ.
Характеристики
|
Параметры |
Значения |
|
Климатическое исполнение по ГОСТ 15150 |
У3 |
|
Степень защиты по ГОСТ 14254 |
IP21 |
|
Класс по напряжению, кВ |
0,66 |
|
Номинальный ток, А |
350 |
|
Номинальная индуктивность, мГн |
0,446 |
|
Габаритные размеры, мм |
1100(Н)х840х840 |
|
Масса не более, кг |
150 |
|
Тип реактора |
Номинальный ток, А |
Номинальная индуктивность, мГн |
Климатическое исполнение |
Степень защиты |
Габаритные размеры, мм |
|
РС-30-2,0П |
30 |
5,6 |
У3, УХЛ3 |
IP00 |
140х120х177 |
|
РТО-0,4-50-0,15 У3 |
50 |
0,48 |
У3, УХЛ3 |
IP00 |
400х350х100 |
|
РТСТ-0,38-82-0,38 У3 |
82 |
0,38 |
У3, УХЛ3 |
IP00 |
400х300х400 |
|
РТСТ-0,38-630-0,015 У3 |
630 |
0,015 |
У3, УХЛ3 |
IP00 |
530х530х600 |
|
РТСТ-6-400-1,27 У3 |
400 |
1,27 |
У3, УХЛ3 |
IP00 |
1422х1422х1600 |
|
РТСТ-500 |
500 |
63 |
У3, УХЛ3 |
IP00 |
340х300х480 |
|
РТСТ3-410-0,101 У3 |
410 |
0,101 |
У3, УХЛ3 |
IP00 |
832х832х960 |
|
РТТ-0,66-420-0,66У3 |
420 |
0,66 |
У3, УХЛ3 |
IP00 |
420х260х420 |
|
РТСТ-10-1000-3,05 У3 |
1000 |
3,05 |
У3, УХЛ3 |
IP00 |
1760х2000х4200 |
