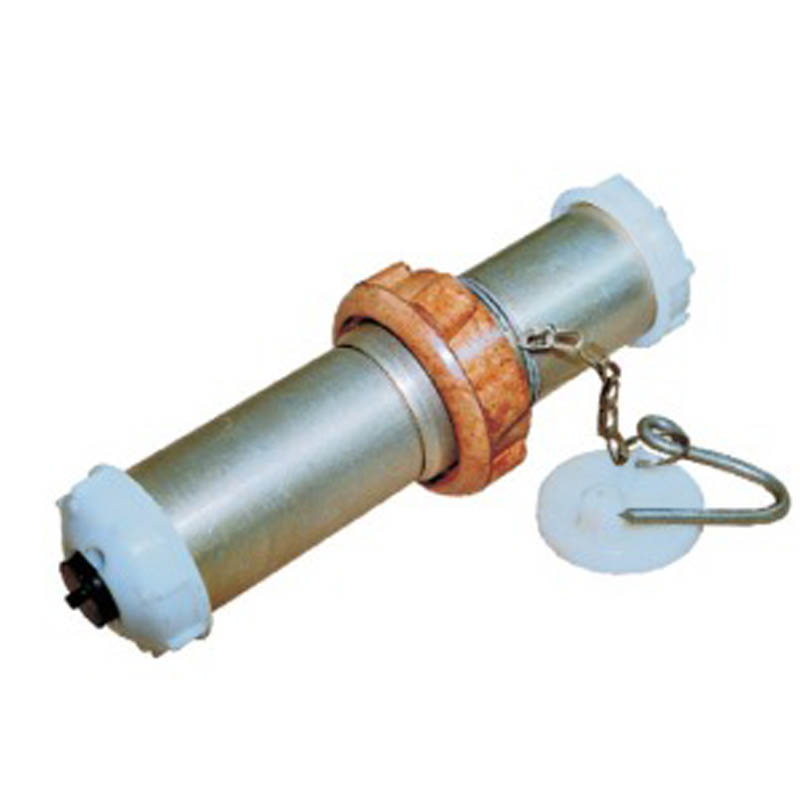

Разъем РШ
Описание
Разъем штепсельный РШ – специализированное контактное устройство для шахтных электрических цепей. Прибор имеет защищенный корпус со степенью защиты на уровне IР55, рассчитан на продолжительный режим работы и номинальное напряжение 600 В. Разъемы данного типа выпускаются в двух вариантах климатического исполнения и могут эксплуатироваться при 100% уровне относительной влажности воздуха.
Назначение разъема РШ
Разъем РШ используется в качестве устройства быстрого замыкания/размыкания электрических цепей подачи питания на двигатели шахтного оборудования. Прибор предназначен для соединения 5-жильных гибких кабелей, имеющих в своем составе 3 силовых жилы и 2 жилы управления, одна из которых является заземляющей.
Устройство и работа разъема
Штепсельный разъем данного типа представляют собой две соединяющиеся части: вилку и розетку. Вилка снабжена контактами разной формы и положения. Розетка имеет контактоприемник с прорезями, совпадающими с положением контактов вилки, что исключает возможность неправильного соединения.
Характеристики
|
Модификация |
РШ |
|
Тип устройства |
Разъем соединительный, шахтный, универсальный |
|
Исполнение по типу взрывозащиты |
РВ/ЗВ/Иа (ExdiaI) |
|
Климатическое исполнение |
УХЛ5 или Т5 |
|
Степень защиты корпуса |
IР55 |
|
Режим работы |
Продолжительный |
|
Напряжение, номинал, В: - силовая цепь - цепь управления |
600,0 36,0 |
|
Ток силовой цепи, номинал, А |
25,0 |
|
Ток короткого замыкания соединяемой эл.цепи, максимум, А |
2500,0 |
|
Кол-во жил кабеля соединяемых разъемов, шт.: - силовая цепь - цепь управления |
3 2 |
|
Диаметр подсоединяемого кабеля, мм: - минимум - максимум |
18,0 29,0 |
|
Допустимая температура окружающей рабочей среды, °С |
От -10,0 до +35,0 |
|
Габариты устройства, мм |
350х115х115 |
|
Масса, кг |
4,5 |
