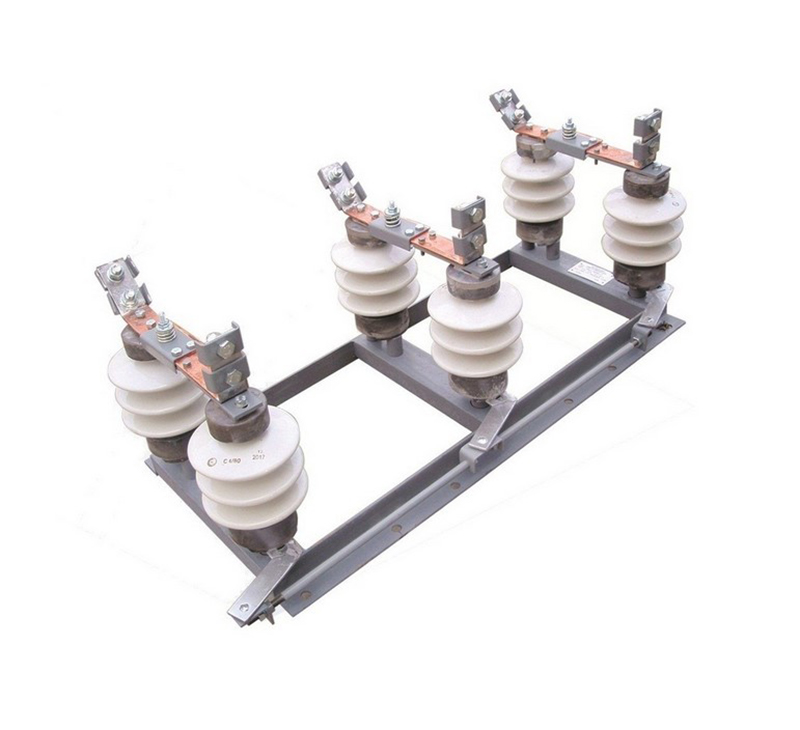

Разъединители переменного тока напряжением 10кВ РЛД(З)-10Б/400-У1

Average: 8 (1 vote)
Категория:

Разъединители высоковольтные 10кВ РЛД(З)-10Б/400-У1 предназначены для подключений и разъединения электрических цепей номинальным напряжением 10 кВ при отсутствии токов нагрузки в электрических сетях трехфазного переменного тока частотой 50 Гц с изолированной нейтралью, а также для обеспечения необходимого видимого изоляционного промежутка между разведенными контактами во время эксплуатации электроустановок .
Номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543-73.
При этом:

  • Верхнее рабочее значение температуры воздуха вокруг разъединителя — 40 °С;
  • Нижнее значение рабочей температуры воздуха вокруг разъединителя минус 45 °С;
  • Относительная влажность окружающего воздуха 80 процентов при температуре 20 °С.

Управление разъединителями и заземлителями осуществляется с помощью ручного привода.
Общие технические условия по ГОСТ 689-90.

Типоисполнение

  • РЛД-10Б/400-У1 — разъединители без заземляющих ножей
  • РЛДЗ-10Б/400-У1 — разъединители, заземляющие ножи с стороны подвижных контактов

Номинальное напряжение, кВ

10

Номинальный ток, А

400

Ток термической стойкости в течение одной секунды, кА

10

Номинальный ток электродинамической стойкости, кА

25

Механическая износостойкость циклов "включение - произвольная пауза - отключение"

2000

Электрическая прочность опорной изоляции, кВ

42

Сопротивление токопроводящей контура мкОм, не более

150

Вес не более, кг

40
