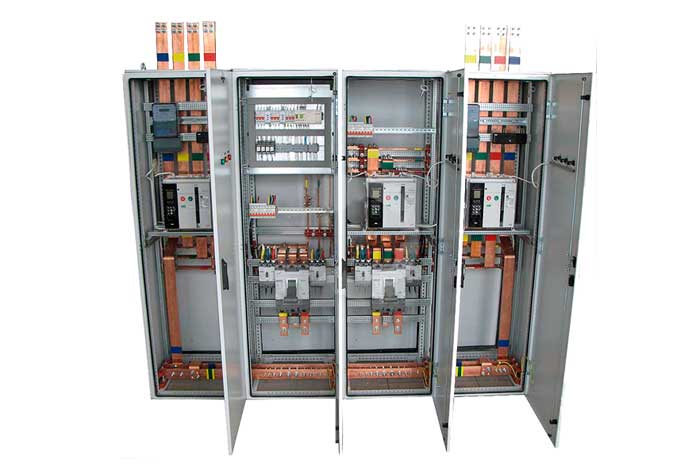

Распределительные щиты ГРЩ, ГЩВ
Описание
Главные распределительные щиты ГРЩ, ГЩВ предназначены для снабжения здания или его части электроэнергией.
Область применения
Щиты распределительные устанавливаются в административных, жилых, торговых и промышленных зданиях, трансформаторных подстанциях и других объектах, для распределения электричества и защиты, как внутренних линий, так и внешних от короткого замыкания или перегрузок.
Функциональные возможности
Щиты ГРЩ, ГЩВ обеспечивают:
- ввод и распределение электрической энергии от ТП,
- защиту от однофазных и многофазных коротких замыканий,
- коммерческий учет электроэнергии,
- контроль электрических параметров на вводе (вводах),
- секционирование сборных шин для обеспечения безопасности обслуживания,
- автоматический ввод резерва (АВР) для щитов с двумя вводами.
| Параметры | Значение |
| Типоисполнение | шкафное, напольное |
| Способ обслуживания одностороннее | 3/N ~ 380/220 |
| Номинальное напряжение, В | Частота 50 Гц |
| Номинальный ток сборных шин, А | 630; 1000; 1250; 1600; 2000; 2500; 3200; 4000 |
| Номинальный ток щита, А | |
| Вводные и секционные | до 4000 |
| Линейные | до 3200 |
| Номинальное напряжение изоляции, В | 1000 |
| Прочность при коротких замыканиях (номинальный ударный ток), кА, не более | 100 |
| Вид системы заземления | TN–С–S, TN–С, TN–S |
| Степень защиты по ГОСТ14254 | IP20 со стороны фасада IP00 с остальных сторон |
| Климатическое исполнение по ГОСТ15150 | У3 |
| Группа условий эксплуатации в части воздействия механических факторов внешней среды | М2 |
| Условия транспортирования упакованных изделий в части воздействия климатических факторов внешней среды | ГОСТ 15150 (–50 +50°С) |
| Средняя наработка на отказ, час | 9000 |
| Срок службы, год | 20 (при условии замены комплектующего оборудования с меньшим сроком службы) |
