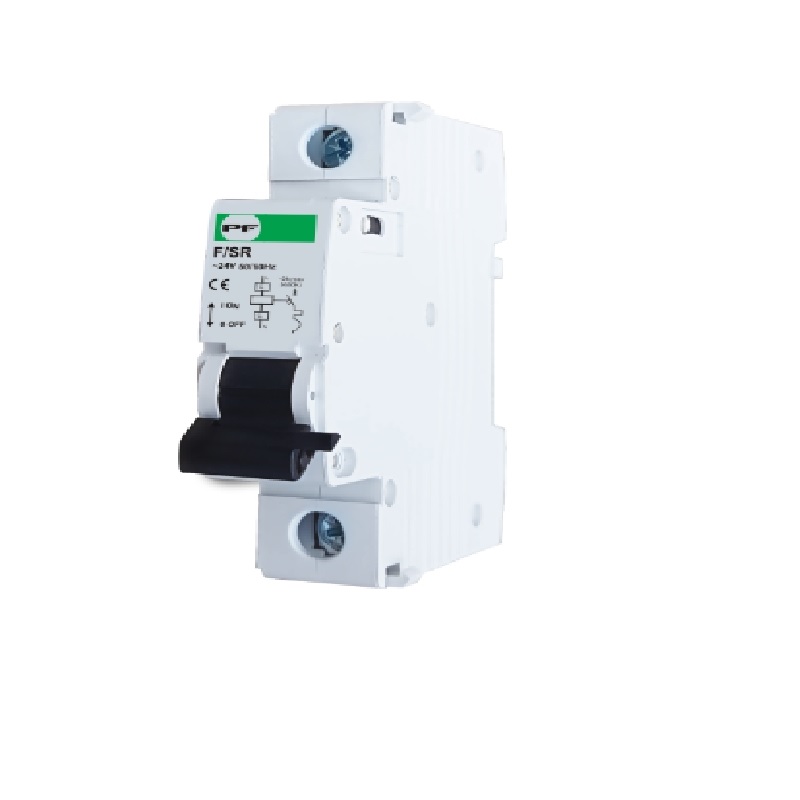

Расцепитель независимый F/SR 230L левый
Описание
F/SR 230L левый расцепитель служит для отключения автоматического выключателя при подаче на него сигнала управления.
Характеристики
| Стандарт | IEC/EN 60947-1 |
| Использование с автоматическим выключателем | FB2-63 (Standart) FB3-63 (EVO), FB3-125 (EVO) |
| Номинальный ток (при напряжении ~400V), А | 3 |
| Номинальный ток (при напряжении ~230V), А | 6 |
| Номинальная частота, Hz | 50/60 |
| Номинальное напряжение Ue, V | ~230 |
| Коммутационная износостойкость (количество циклов вкл./oткл.) |
8 000/8 000 (электрическая/механическая) |
| Номинальное напряжение изоляции Ui, V | 500 |
| Номинальная импульсное напряжение Uimp, V | 4 000 |
| Cтепень защиты | IP20 |
| Пересечение проводников, которые подключаются, mm² | до 25 |
| Момент зажима болтов, Nm | 2.0 |
| Сторона подключения | с левой стороны |
| Рабочее положение | любое |
| Высота над уровнем моря, m | 2 000 |
| Диапазон рабочих температур, °C | -25...+55 |
| Температура хранения, °C | -25...+70 |
Схемы
Рис.1. Схема габаритных размеров расцепителя F/SR 230L
