Радиостанция "ОРИОН РВ-4М"
Описание
Локомотивная радиостанция ОРИОН РВ-4М (КХ-УКХ) — специализированная радиостанция стационарного базирования, работающая в КВ и УКВ диапазонах радиочастот.
Назначение
Радиостанции типа «ОРИОН РВ-4М» предназначены для эксплуатации в качестве основной локомотивной радиостанции, обеспечивающей оперативную связь с быстрым переключением рабочих каналов.
Устройства данной модели снабжены передатчиком повышенной мощности, дополнительным пультом управления, подавителем импульсных помех, функцией двухчастотного симплекса, а также программируемым блоком настройки с функцией удаленного управления через ПК. Радиостанция ОРИОН РВ-4М имеет большой спектр поддерживаемых частот, характеризуется высокой громкостью и частотой звучания, отлично справляется с задачами шумоподавления и способна работать при отрицательных температурах.
Устройство и работа радиостанции ОРИОН РВ-4М

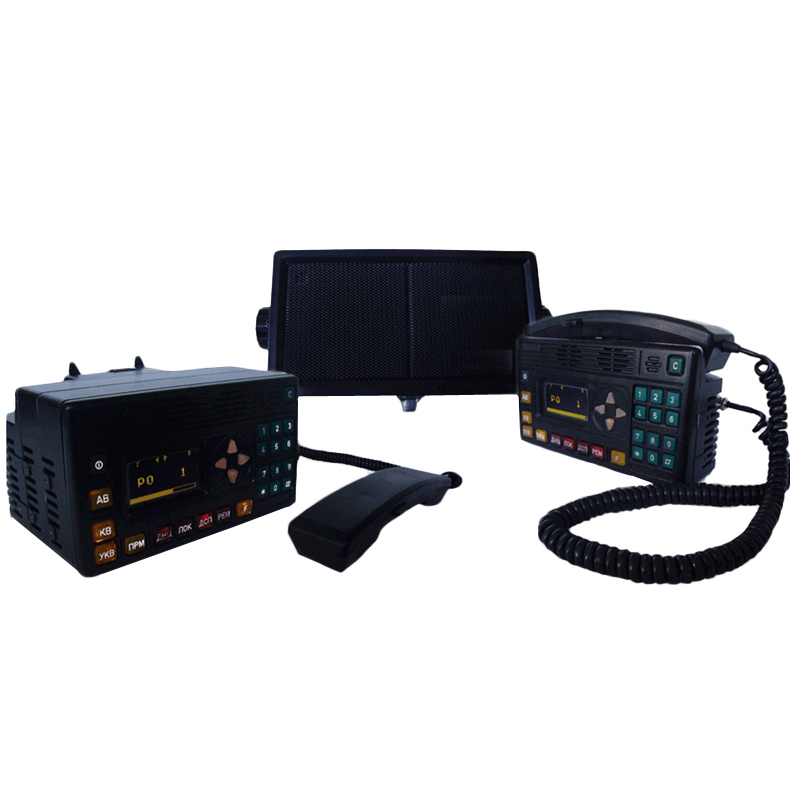

Радиостанция данного типа — это модульная система, состоящая из радиомодуля стационарного расположения, запасного пульта управления с полным функционалом настройки, выносного громкоговорителя, выносного антенного блока, вспомогательных устройств и соединительных кабелей. Питание станции осуществляется от бортовой электросети локомотива.
Характеристики
|
Наименование товарной накладной |
ОРИОН РВ-4М |
|
Тип устройства |
Локомотивная радиостанция, двухдиапазонная, с функцией удаленного программирования |
|
Подача напряжения |
От 22,0 до 132,0 |
|
Мощность, потребляемая устройством, максимум, Вт: - режим ожидания - режим приема - режим передачи |
10,0 30,0 60,0 |
|
Кол-во рабочих каналов: - в диапазоне УКВ - в диапазоне КВ |
6 2 |
|
Максимальное кол-во настраиваемых каналов в диапазоне УКВ |
340 |
|
Шаг настройки частот каналов в диапазоне УКВ, кГц |
12,5 |
|
Спектр поддерживаемых частот, МГц: - в диапазоне УКВ - в диапазоне КВ |
От 151,725 до 155,975 2,13/2,15/2,444/2,464 |
|
Размер чувствительности приемника, максимум, мкВ: - в диапазоне УКВ - в диапазоне КВ |
0,3 2,0 |
|
Диапазон регулировки затухания атенбатора в диапазоне КВ, дБ |
От 1,0 до 60,0 |
|
Шаг регулировки затухания атенбатора, дБ |
1,0 |
|
Передатчик допускает наличие посторонних изулчений: - в диапазоне УКВ, мкВт - в диапазоне КВ, мВт |
2,5 1,5 |
|
Кол-во уровней несущей передатчика |
8 |
|
Диапазон мощности несущей передатчика, Вт |
От 0,5 до 15,0 |
|
Выходная мощность передатчика: - канал громкоговорителя, Вт - канал телефонной трубки, мВт |
4,0 10,0 |
|
Продолжительность посылки тонального вызова, сек. |
От 0,5 до 127,0 |
|
Прогнозируемая наработка на отказ, час. |
6000,0 |
|
Допустимая температура окружающей рабочей среды, °С |
От -40,0 до +55,0 |
|
Габаритные характеристики устройства, мм: - радиомодуль - дополнительный пульт управления - громкоговоритель - антенна |
200х138х135 200х135х68 280х145х70 502х195х93 |
|
Весовые характеристики устройства, кг: - радиомодуль - дополнительный пульт управления - громкоговоритель - антенна |
2,93 1,62 1,2 2,0 |
