Радиометр РСК-1

Average: 10 (1 vote)

Радиометр РСК-1 предназначен для гамма-каротажа скважин и шпуров горных выработок при поиске, разведке и эксплуатации месторождений урановых руд методом для определения массовой доли урана в рудном теле по результату измерения потока импульсных сигналов и градуировочному коэффициенту.

Конструктивное исполнение

В состав радиометра РСК-1 входят следующие узлы:

  • Блок детектирования БДЛГ-05ИК с кабелем 150 м (возможно изменить длину кабеля как в большую так и меньшую сторону).
  • Регистратор РИ-2.

Блок БДЛГ-05ИК предназначен для преобразования потока гамма-излучения в поток импульсных сигналов. Отличительной особенностью является то, что параметры градуировки блока детектирования сохраняются в нем, а не в регистраторе. Это исключает привязку блока детектирования к конкретному регистратору.

Регистратор РИ-2 предназначен для приема импульсного сигнала блока детектирования, математической обработки полученных данных по заложенному алгоритму. Регистратор обеспечивает хранение результатов измерений и передачу их для последующей обработки на ЭВМ.

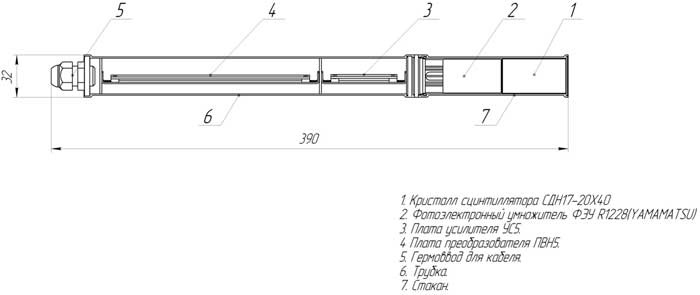

Рис.1. Схема радиометра РСК-1
Рис.1. Схема радиометра РСК-1

Эксплуатация

Оптимальными условиями для использования радиометра РСК-1 являются:

  • температура окружающего воздуха от минус 10 до +50 С,
  • относительная влажность при температуре 35 С не более 95 %,
  • атмосферное давление кПа от 84 до 106,7 кПа.
Технические характеристики
Параметры Значение
Измеряемый нуклид радий-226
Диапазон преобразования радиометром потока гамма-излучения отисточника радий 226 типаРА впропорциональный поток импульсных сигналов 50до20000 с-1
Диапазон энергий гамма-излучения, регистрируемых радиометром от40до4800 фДж (от250 до3000кэВ)
Чувствительность основного канала радиометра кгамма-излучению источника радий-226 типаРА неменее 600 с-1мг-1 (0, 7с-1•мкР-1•ч)
Пределы допускаемой основной относительной погрешности радиометра при калибровке источником срадионуклидом радий-226 типаРА при доверительной вероятности 0,95 не более ±10%
Нестабильность показаний радиометра за16ч непрерывной работы 3%
Время работы радиометра отодной зарядки (100измерений/ч) 80 часов
