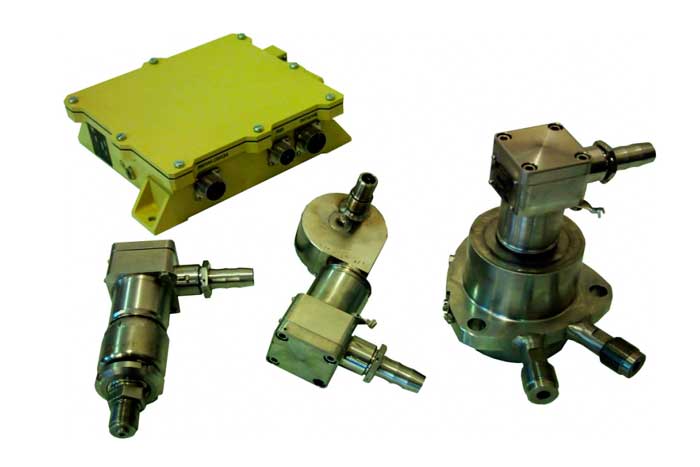

Радиационно-стойкие датчики давления

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

К радиационно-стойким датчикам давления относятся:

  • преобразователи ПДА-РС, ПДИ-РС, ПДД-РС, они предназначены для измерения абсолютного, избыточного и дифференциального давления контролируемых сред с формированием унифицированных выходных сигналов, соответствующих измеряемому давлению.
  • сигнализаторы СДА-РС, СДИ-РС, СДД-РС, они предназначены для сигнализации о достижения заданной величины контролируемого параметра. Преобразователи и сигнализаторы давления состоят из первичного измерительного преобразователя и вторичного преобразователя.

Область применения

Радиационно-стойкие датчики давления широко используются в системах автоматического контроля параметров ядерных энергетических установок надводных кораблей и подводных лодок.

Технические характеристики
Параметры Значение
Верхние пределы измеряемого давления:
Абсолютное давление 0,1; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
Избыточное давление 0,1; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 МПа
Дифференциальное давление:
  • при предельном допускаемом рабочем избыточном давлении до 25 МПа.

6,3; 10; 16; 25; 40; 63 кПа;
0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5 МПа



Предел допускаемой основной приведенной погрешности преобразователей +- 0,75%
Напряжение постоянного тока от 18 В до 34 В
Напряжение переменного тока от 154 В до 231 В с частотой 50 Гц или 400 Гц
Выходные сигналы
Постоянный ток от 4 до 20 мА при сопротивлении нагрузки до 500 Ом
Напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки от 2 до 100 кОм
Цифровой сигнал по интерфейсу RS-485
Релейный выходной сигнал по типу «сухой контакт» для сигнализаторов

Эксплуатация

Оптимальными условиями для использования радиационно-стойких датчиков давления являются:

  • температура окружающей среды от -2 до +55 °С,
  • относительная влажность до 100 %,
  • абсолютное давление — от 0,08 до 0,4 МПа с присутствием паров морской воды и масла.
