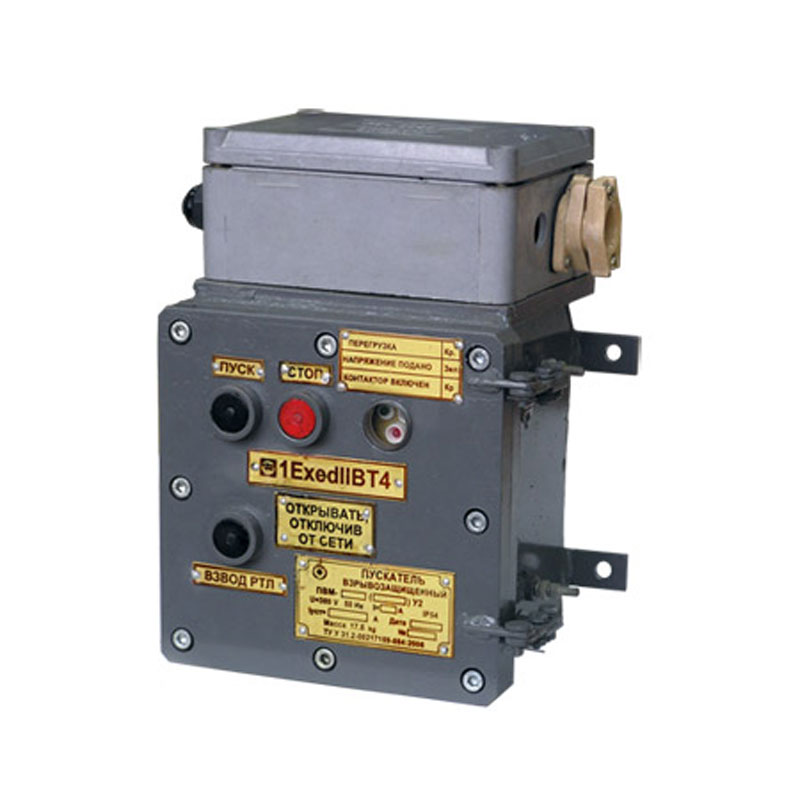

Пускатель ПВМ

Взрывозащищенный, ресурсный пускатель ПВМ необходим для работы на взрывопожароопасных производствах и представляет собой блок для прямой или дистанционной коммутации двигателей. По требованию заказчика набор аппаратуры и кабельных вводов при комплектации может варьироваться. Доступно нереверсивное и реверсивное исполнение пускателей ПВМ. Климатическое исполнение устройства выполнено согласно нормам ГОСТ 15543.1-89 и ГОСТ 15150-69.

Назначение

Пускатель ПВМ предназначен для обеспечения безопасной коммутации и защиты от предельных токов асинхронных трёхфазных двигателей. Он используется чаще всего для управления кран-балками, запорными механизмами задвижек, двигателями вентиляционных установок в горно-рудной, угольной, химической и других отраслях промышленности.

Устройство и работа

Конструктивно пускатель ПВМ выполнен в виде двух неразъёмных отделений: вводного для подключения питающего кабеля и аппаратного для размещения в нём коммутационной аппаратуры. Корпус изделия металлический сварно-литой, под все его болты и гайки проложены пружинящие шайбы, предотвращающие саморазвинчивание и обеспечивающие тем самым повышенную надёжность и безопасность использования блока.

Уплотнение вводного кабеля выполнено при помощи резиновых колец. Провода между отделениями проложены в залитых компаундом втулках. Все нормально искрящие установочные изделия, такие как пускатели, кнопки и термореле размещены во взрывонепроницаемой оболочке аппаратного отделения. Взрывобезопасность пускателя обеспечивается прочным корпусом, прокладками, плотно закрывающейся крышкой с применением смазки и уплотнений. Технические характеристики и соответствие нормативной документации этой зоны проверяется испытательным давлением на заводе-изготовителе.

Все соединительные провода внутренней разводки имеют маркировку, на передней панели прибора размещены кнопки управления и индикации с соответствующими надписями на шильдиках, а также смотровое окно, которое необходимо для удобной эксплуатации оборудования. На боку корпуса ПВМ есть болт заземления и табличка с подробными техническими характеристиками изделия.

Ток (номинальный)

10, 16, 25, 40, 63, 80, 95 А

Напряжение (номинальное)

380 В

Напряжение контрольных цепей (номинальное)

380 В

Ток контрольных цепей (номинальный)

10 А

Частота

50 Гц

Тепловая защита

есть

Рабочее положение

вертикальное

Напряжение коммутируемых цепей

380 В

Режим работы

продолжительный, повторно-кратковременный

Взрывозащитное исполнение

1ExdeIIВТ4

Степень защиты

аппаратного отсека

IP54

вводного устройства

IP56

Габариты

340 × 280 × 210 мм

Срок службы

5 лет

Масса

17,5 кг
