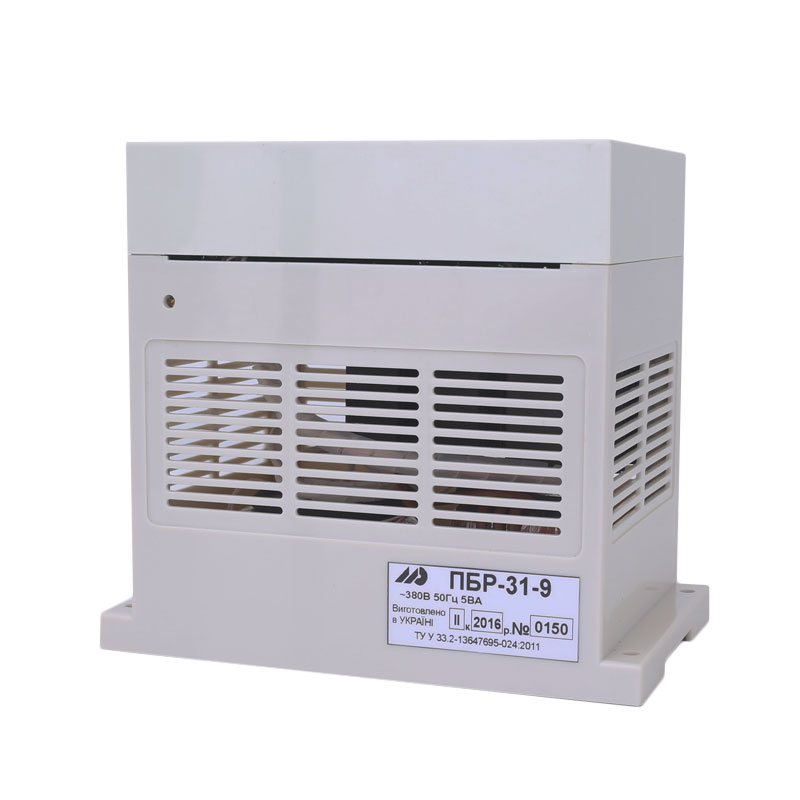

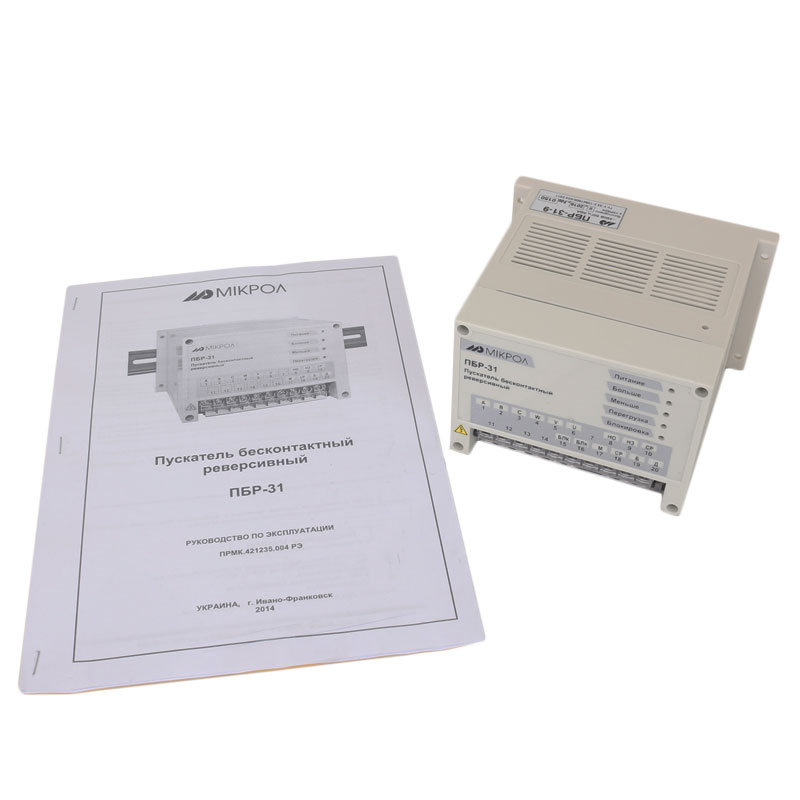

Пускатель бесконтактный реверсивный ПБР-31 – специализированное эл.техническое устройство, обеспечивающее автоматический запуск различного электрооборудования. Прибор предназначен для эксплуатации в закрытых защищенных помещениях; отличается повышенным эксплуатационным ресурсом, возможностью применения в широком температурном диапазоне, наличием базовой защиты корпуса от внешних воздействий, габаритной компактностью и легким весом.

Назначение

Пускатель ПБР-31 мы используем как ведущий элемент промышленных систем управления, осуществляющих автоматизированное управление механизмами, приводом которых служит 3-фазный эл.двигатель марки 4А, АОЛ, ДСР или ДСТР. Кроме того, устройство обеспечивает регулировку тока срабатывания интегрированной защиты и гальваническое разделение между цепями питания и управления.

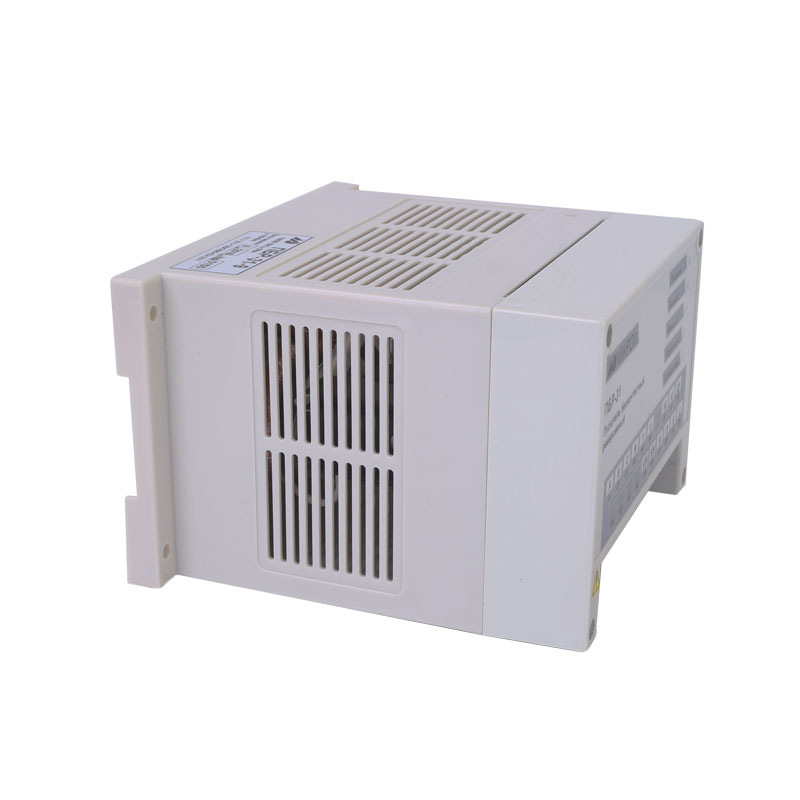

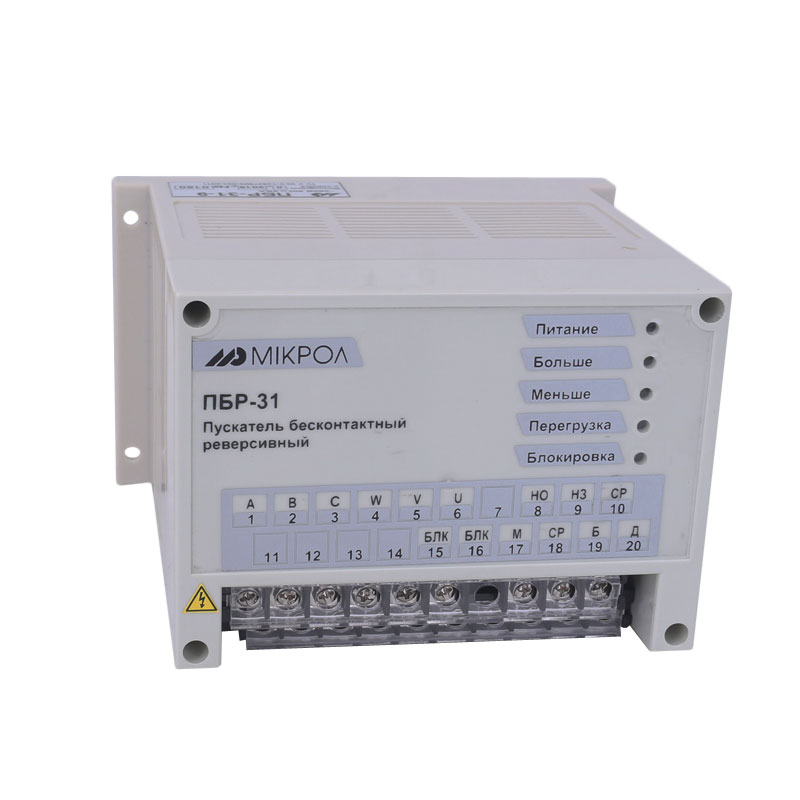

Мы его видим в виде прямоугольного прибора с монолитным корпусом, изготавливаемым из ударопрочного пластика. На лицевой панели расположены светодиоды подсветки режима работы и текущего состояния прибора, клеммная колодка для подключения кабелей и нарисованная эл.схема подключения. Боковая грань снабжена вентиляционной решеткой. Задняя стенка снабжена зажимом для фиксации устройства на стандартной DIN-рейке. Внутри корпуса расположена печатная плата, совмещающая плату питания и плату управления режимами работы.

Обозначение завод-изготовитель

Пускатель бесконтактный реверсивный ПБР-31

Степень защиты корпуса устройства

IP30

Климатическое исполнение устройства

УХЛ 4.2

Какая сеть питания должна быть

Переменный 3-фазный ток, 380 В

Мощность, потребляемая устройством в режиме простоя, максимум, Вт

5,0

Параметры встроенного блока питания

Цепь управления  24 В, 30 мА постоянного тока

Количество фаз подключаемого эл.двигателя

3

Ток подключаемого эл.двигателя, номинал, не более, А

9,0

Мощность подключаемого эл.двигателя, минимум, Вт

40,0

Входное сопротивление устройства, кОм

2,0

Коммутируемый ток, максимум, А

9,0

Снижение напряжения на ключах силового типа устройства, максимум, В

3,0

Токовая утечка в силовом ключе механизма, в момент отсутствия рабочего сигнала от органов управления

Вход пускателя 7,0 мА

Время подачи/снятия управляющего сигнала, мс

40,0

В промежутке реверсивных включений имеется длительная пауза

В среднем 20,0 миллисекунд

Разрешенная площадь сечения кабелей, подключаемых к устройству, мм2:

 - цепи управления/сигнализации

 - цепь питания



1,5

2,5

Допустимая температура окружающей рабочей среды, °С

От -40,0 до +70,0

Прогнозируемый временной показатель

До отказа 100 тысяч проведенных в работе часов

Пускатель сделан с размерами

145х130х90 мм

Весовое значение

1 кг
