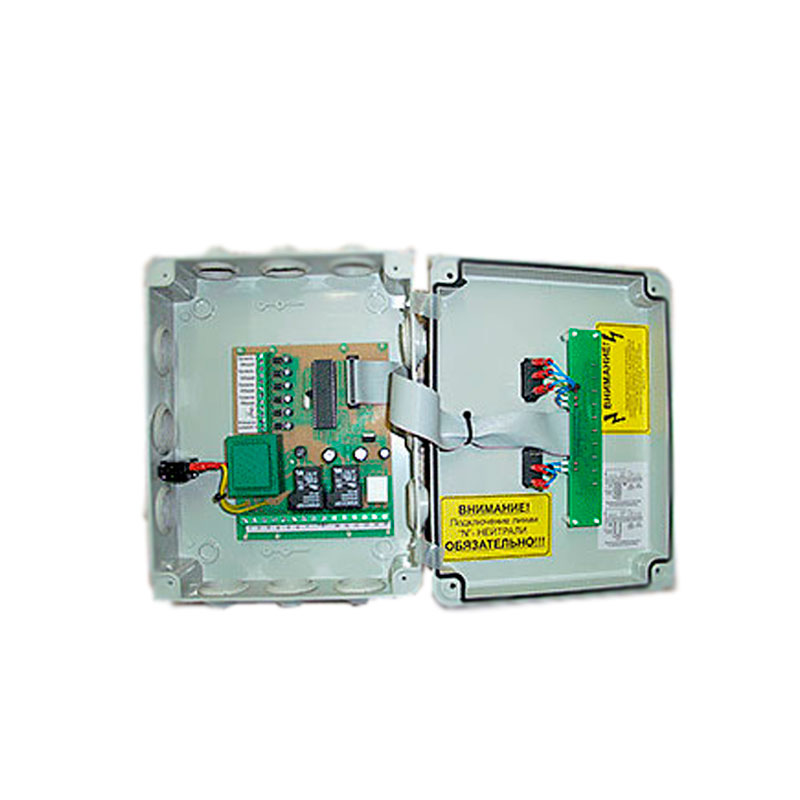

Пульт управления станцией водоснабжения SPSM

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Пульт управления SPSM предназначен для управления однофазного электродвигателя скважинного или дренажного насоса.

Функциональные возможности

Пульт управления станцией водоснабжения обеспечивает:

  • автоматическое (по сигналам поплавковых датчиков уровня, электродных датчиков уровня, реле давления) управление электродвигателем насоса,
  • ручное управление пуском/остановкой электродвигателя,
  • функционирование в режиме «водоподъем» или «дренаж»,
  • защиту ЭД от токов короткого замыкания,
  • защиту электродвигателя от температурной перегрузки (контроль датчика WSK/PTC),
  • защиту насосного агрегата от работы в режиме “сухого хода” по сигналу поплавкового или электродного датчика,
  • защиту насосного агрегата второго подъема от «сухого хода» и «завоздушивания»,
  • тестовый контроль исправности датчиков уровня, запитанных переменным микротоком (12В; 50Гц),
  • световую индикацию состояний насоса, датчиков уровня, аварийных режимов,
  • инверсию состояния датчиков в режиме водоподъем для уровней 3-4 (возможно переключение датчиков из «НЗ» в «НО» в состоянии высокого давления в баке,
  • подачу сигнала на внешнее устройство сигнализации об аварийном режиме.
Технические характеристики
Параметры Значение
Напряжение питания 220 В
Тип питающей сети сеть 1Ф ~220В
Предельно допустимое отклонение напряжения питания ±10%
Частота питающей сети 50 Гц
Максимальный коммутируемый ток 10А и 16А
Число коммутаций входного питания не более 2 раз в минуту
Условия окружающей среды EN60664-1
Ток датчиков 0,012А; 12В; 50Гц
Категория по перенапряжению III
Тип защиты корпуса, IP ГОСТ 14254-96 54
Место установки помещение
Габаритные размеры 255х200х80 мм
255х305х125 мм
Модификации
Тип Imax Р2, кВт Емкость встроенного конденсатора мФ, 450 В
SPSM-0 12,0 до 1,50 нет
SPSM-20 12,0 0,55 20
SPSM-30 12,0 0,75 30
SPSM-40 12,0 1,10 40
SPSM-50 12,0 1,5 50
SPSM-0-2,2 20,0 до 2,20 нет
SPSM-70-2,2 20,0 2,20 70

Эксплуатация

Оптимальными условиями для использования пульта управления SPSM являются:

  • температура окружающей среды от 5 до 40°С,
  • относительная влажность воздуха 85% без конденсации.
