Пульт бурильщика взрывозащищенный для буровых установок с электрическим приводом типа ПБВ-ЭП1

Average: 8 (1 vote)

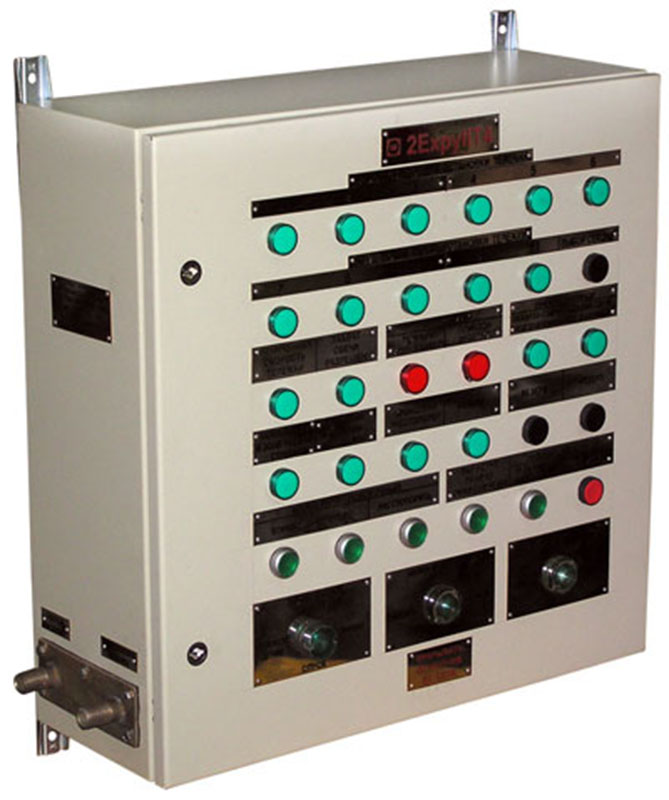

Пульт бурильщика предназначен для дистанционного управления электроприводами главных механизмов буровой установки и контроля за их рабочими параметрами.

Пульт бурильщика имеет автономную систему продувки – шкаф подготовки воздуха (ШПВ), который является составляющей частью (комплектующим изделием) пульта бурильщика и поставляется вместе с ним.

С пульта бурильщика выполняются следующие операции управления:

  • включение и отключение и снятие аварий: электроприводов лебедки, ротора; отключения и снятия аварийного привода буровых насосов;
  • управление вспомогательными механизмами главных приводов, пневмосистемой лебедки;
  • задание с помощью кнопок управления частоты вращения двигателей буровых насосов, частоты и направления вращения двигателя роторного стола, величины ограничения мощности или момента;
  • задание с помощью кнопок усилия на долото в режиме бурения;
  • остановка и аварийное отключение электроприводов.

Пульт бурильщика и ШПВ с маркировками взрывозащиты соответственно 2ЕхруIIT4 и 2ЕхemIIT4 пригодны для эксплуатации во взрывоопасных зонах и наружных установках согласно гл. 7.3 «Электроустановки во взрывоопасных зонах», «Правил устройства электроустановок» и другим нормативно – техническим документам, определяющим применяемость во взрывоопасных зонах.

Пульт бурильщика изготавливается в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.

Условия эксплуатации

Пульт бурильщика применяется для работы в следующих условиях эксплуатации:

  • нижнее и верхнее значение температуры окружающего воздуха от -45 до +40 °С;
  • относительная влажность окружающей среды (верхнее значение) до 98 % при температуре 25 °С;
  • вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.

Окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих детали и составные части пульта бурильщика и изоляцию.

Степень защиты пульта бурильщика от внешних воздействий – IP54 по ГОСТ 14254-96.

Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 20 МОм.

Контактные зажимы клеммника допускают подсоединение жил кабеля или проводов сечением до 2,5 мм2 .

Номинальный режим работы пульта бурильщика – продолжительный.

Пульт бурильщика имеет пять кабельных вводных устройства: два из них для ввода гибких кабелей диаметром 18-25 мм и три для ввода коаксиальных кабелей диаметром 13-18 мм. ШПВ имеет один кабельный ввод для ввода кабеля с наружным диаметром от 9 до 14 мм.

Средний срок службы пульта бурильщика 10 лет (допускается замена отдельных элементов).

Хранение

Пульт бурильщика должен храниться в закрытых помещениях с естественной вентиляцией при температуре воздуха от -40 ºС до +40 ºС, относительной влажности 98 % при 25 ºС и при отсутствии в нем кислотных и других паров, вредно влияющих на материалы пульта бурильщика.
Срок хранения пульта бурильщика 12 месяцев. В случае, если срок хранения превышает 12 месяцев, пульт бурильщика подвергается ревизии и переконсервации
силами потребителя.

Транспортирование

Транспортирование пульта бурильщика осуществляется любым видом транспортом (железнодорожные вагоны, закрытые машины, контейнеры и т.п.) в соответствии с правилами перевозок, действующими для конкретного вида транспорта. При этом следует принять меры по обеспечению целостности выступающих частей, кабельных муфт.

Наименование
элементов аппаратуры

Кол-во, шт

Напряжение, В

Источник питания

1

~220/=24

Дисплей РV-1000 электролюминесцентный

1

~120 или ~220

Кнопка с подсветкой

6

=24

Кнопка без подсветки

3

=24

Аварийная кнопка

1

~220/=24

Командоаппарат

1

=24

Шкаф подготовки воздуха

1

~220
