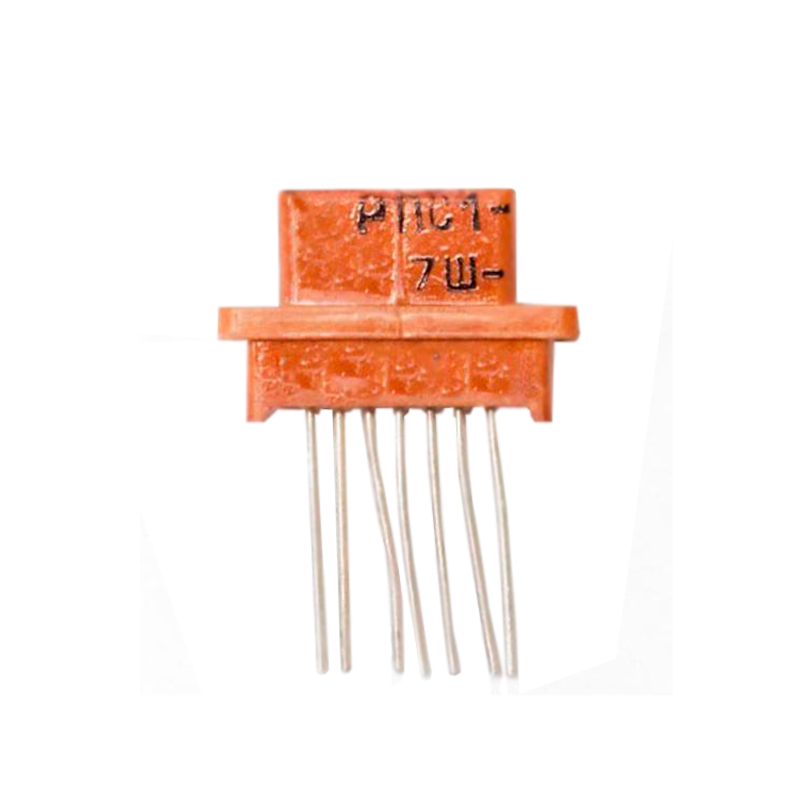

Прямоугольный соединитель РПС1-7Ш
Описание
Прямоугольный соединитель РПС1-7Ш применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Конструктивное исполнение
Соединители предназначены для внутренней установки, состоят из:
- вилки,
- розетки.
Корпус соединителя РПС1-7Ш - блочный, кабельный. Контакты покрыты золотом.
| Параметры | Значения |
| Исполнение | УХЛ |
| Минимальная наработка | 1000 часов |
| Общее количество контактов | 7 |
| Сопротивление контактов | не больше 10 МОм |
| Максимум рабочего напряжения постоянного тока | 100 В |
| Изоляционное сопротивление | 1000 Мом |
| Рабочий ток на контакт | не больше 0, 3 А |
| Сочленение | врубное |
| Количество сочленений-расчленений | 250 |
