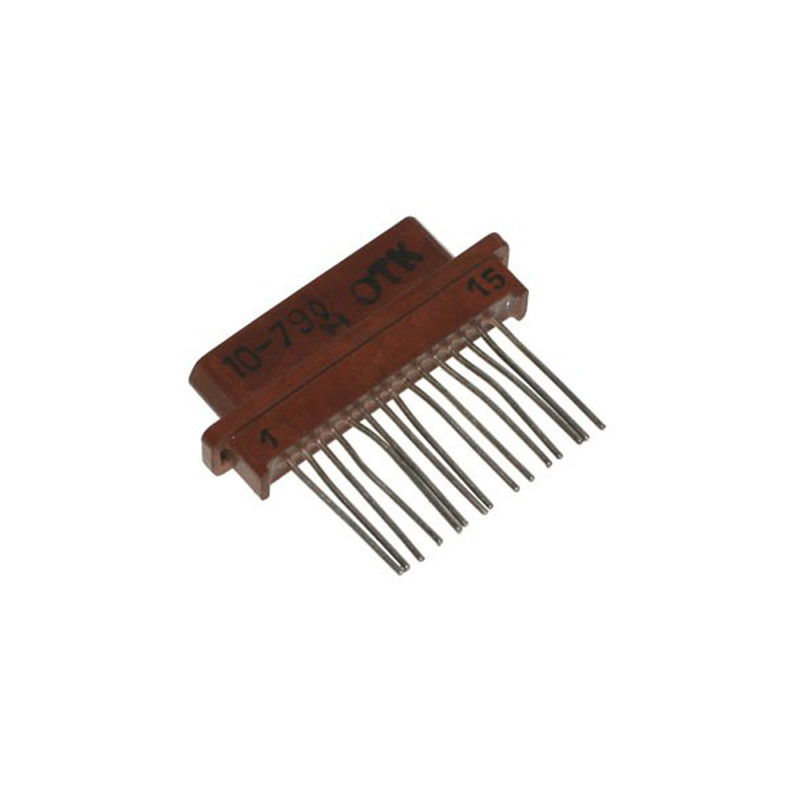

Прямоугольный соединитель РПС1-15Ш

No votes yet
Категория:

Прямоугольный соединитель РПС1-15Ш предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В.

Структура условного обозначения

Малогабаритные соединители маркируются так:РПС1-15Г(Ш), где

  • РПС1 - тип соединителя;
  • 15 - количество контактов;
  • Г - часть соединителя:
    • Ш - вилка,
    • Г - розетка.

Конструктивное исполнение

Соединители состоят из двух сочленяющихся частей:

  • вилки,
  • розетки.

Соединители РПС1-15Ш предназначены для внутреннего объемного или печатного монтажа монтажа, в климатическом исполнении УХЛ. Покрытие контактов - золото.

Технические характеристики
Параметры Значения
Минимальная наработка 1000 часов
Общее количество контактов 15
Сопротивление контактов не больше 10 МОм
Максимум рабочего напряжения постоянного тока 100 В
Изоляционное сопротивление 1000 Мом
Рабочий ток на контакт не больше 0, 3 А
Сочленение врубное
Количество сочленений-расчленений 250
механический удар, многократного действия с ускорением 1500 м/с2
Температурный режим работы от -60 до +85 С
Срок сохраняемости не менее 25 лет
