Привод электромагнитный ПЭ36-В04С УХЛ4

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

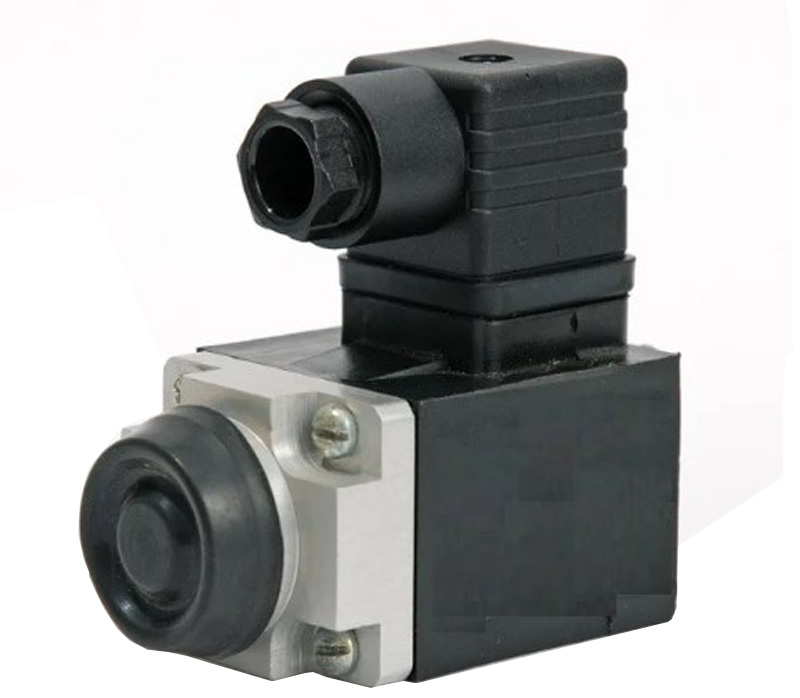

Привод электромагнитный ПЭ36-В04С УХЛ4 предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, такими как ПЕ6, ВЕ6, 1РЕ6, МРЭ6, а также секционной гидроаппаратурой станочной и мобильной техники. Повышенное по сравнению с электромагнитом ПЭ35 тяговое усилие и расширенный диапазон рабочих напряжений позволяет электромагниту ПЭ36 работать на гидроаппаратуре станочной и мобильной техники.

Конструкция

  • Электромагнит изготавливается с "мокрым якорем" , то есть полость герметично гильзы соединена с полостью гидрораспределителя. Катушка электромагнитная может быть снята и заменена без снятия давления и разгерметизации гидросистемы.
  • Катушка надежно изолирована и защищена надежным корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
  • Допускаемое давление рабочей жидкости в полости электромагнита 6МПа.
  • Катушка надежно изолирована стеклонаполненным полиамидом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
  • Степень защиты с присоединенным соединителем электрическим СЭ11-19
  • Масса - 0,6 кг

Характеристики

Наименование Значения
Номинальный ход якоря, мм 2,5
Номинальное тяговое усилие, N 55
Относительная продолжительность включений, ПВ, % 100
Номинальная частота включений в час 15000
Номинальное напряжение питания, В -127

Схемы

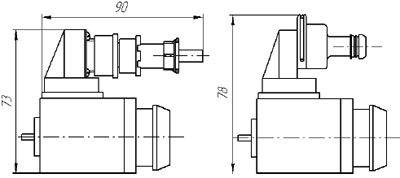

Рис.1. Габаритный чертеж привода электромагнитного ПЭ36-В04С УХЛ4
Рис.1. Габаритный чертеж привода электромагнитного ПЭ36-В04С УХЛ4
