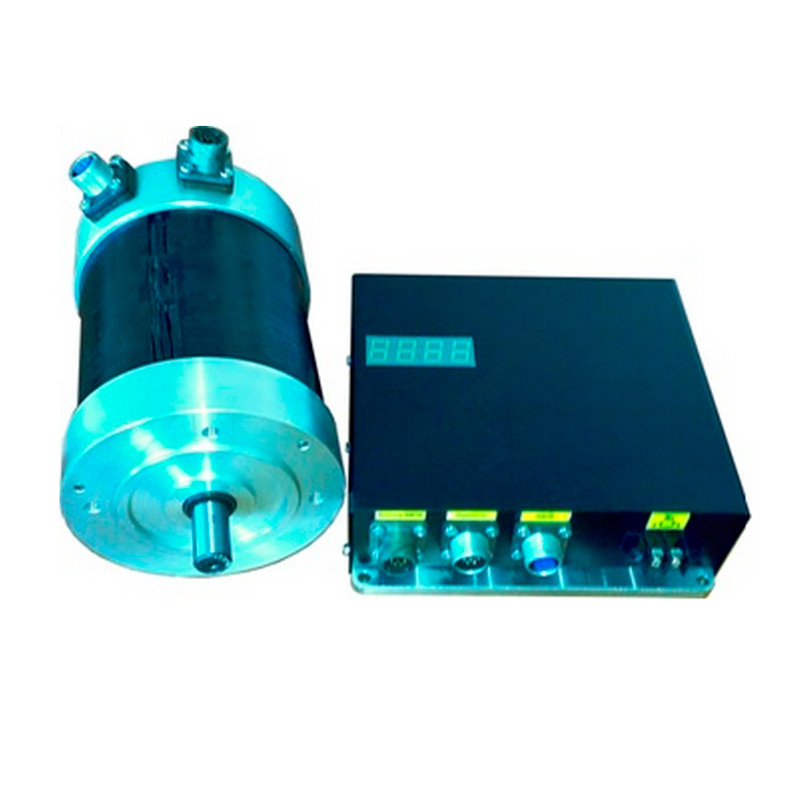

Привод электрический вентильный РМ-108-200М

Документация:
Паспорт(705.49 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Привод электрический вентильный РМ-108-200М предназначен для работы в системах подачи конвейерной ленты пищевого оборудования совместно с червячным редуктором Motovario NMRV040.

Устройство и принцип действия

Индикатор служит для отображения:

  • Частоты вращения в диапазоне от 0 до 1290 об/мин.
  • Останова электродвигателя по причине срабатывания защиты от перегрева. На индикаторе высвечиваются символы: «Er 01».
  • Останова электродвигателя по причине срабатывания защиты от перегрузки электродвигателя по току. На индикаторе высвечиваются символы: «Er 02».
  • При отсутствии разрешающего сигнала на входах 1 и 2 разъема ХТ2, на индикаторе высвечиваются символы: «- - - -».

Защита от перегрева срабатывает при превышении температуры корпуса электродвигателя более 95С. При этом электродвигатель останавливается, и все сигналы управления блокируются до тех пор, пока температура корпуса электродвигателя не снизится до 80С.

Защита от перегрузки по току срабатывает при работе электродвигателя с перегрузкой более 20 сек. При этом электродвигатель останавливается, и все сигналы управления блокируются на время 10 сек.

Эксплуатация

Оптимальными условиями для использования привода РМ-108-200М являются:

  • температура окружающей среды от 0°С до +40°С,
  • относительная влажность воздуха 80% при 20°C.

Гарантия

Изготовитель гарантирует соответствие электропривода техническим данным за время срока службы при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации устанавливается 1 год с момента сдачи в эксплуатацию аппаратуры, в которую установлен электропривод, но не более 3 лет со дня отгрузки электропривода потребителю.

Характеристики

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В ~220 +10%/-20%
Номинальная мощность, Вт. 370
Номинальный момент, Нм 3,6
Максимальная частота вращения, об/мин 1290
Максимальный момент, Нм 7,5
Диапазон регулирования 1:50
Масса блока управления, кг 1,6
Габариты блока управления, мм 175х165х55
Масса электродвигателя, кг 6,8
Способ охлаждения ICO040
Средняя наработка на отказ не менее 2400 часов
Назначенный ресурс не менее 20000 час
Назначенный срок службы не менее 15 лет
Срок хранения не менее 24 месяцев со дня изготовления
Степень защиты IР54
