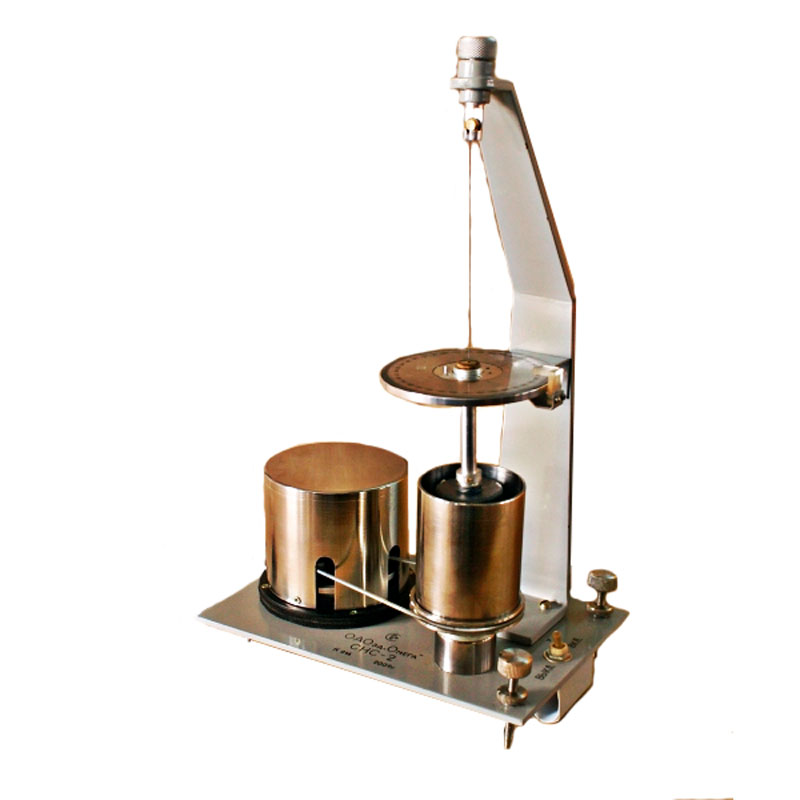

Прибор напряжения сдвига СН3-2 используется для определения допустимого статического сдвига глинистых буровых растворов, которые применяются во время бурения скважин на нефтяных и газовых месторождениях. Статическое напряжение сдвига, это показатель, определяющий наступление момента разрушения основной структуры покоящегося бурового раствора, и характеризующий прочность тиксотропной структуры и интенсивность с которой происходит увеличение прочности во времени.

Принцип действия устройства основан на определении значения сдвиговых напряжений в контролируемом растворе, расположенном между двумя цилиндрами, установленными соосно. Значение сдвигового напряжения определяется исходя из угла поворота подвесного цилиндра вокруг своей оси.

Использование прибора СНЗ-2

Угол, на который поворачивается цилиндр, определяется исходя из угла закручивания нити, на которой он подвешен. Исходя из этого, при проведении измерений, коэффициент используемой нити зависит от ее диаметра, следовательно, следует подбирать нить в зависимости от консистенции используемого раствора. Также, при проведении измерений, необходимо следить чтобы угол закручивания нити не был больше 70º, если же угол превышает данную величину, то нить следует заменить на более толстую, и продолжить измерения.

 Неотъемлемым условием использования прибора является чистота всех составных частей, поэтому после каждого проведенного замера, все части устройства должны быть отмыты от остатков раствора и протерты от оставшейся влаги.

Прибор СНЗ-2 работает в таких параметрах:

Характеристика

Показатели

Измеряемый диапазон допустимого статического сдвига - Па, в зависимости от диаметра нити:

ᴓ 0,3

0-10 (100)

ᴓ 0,4

0-30 (300)

ᴓ 0,6

0-80 (800)

Цена деления шкалы

Скорость вращения стакана, об\мин

0,2

Диаметр измерительного цилиндра (внешний), мм

40-0,35

Диаметр измерительного стакана(внутренний), мм

60+0,20

Высота измерительного цилиндра

60-0,40

Питающее напряжение

Напряжение, В

220

Частота, Гц

50

Допустимая основная приведенная погрешность измерения, %

±5

Допустимая погрешность измерения на каждые 10ºС от основной приведенной погрешности, %

+10

Допустимая влажность воздуха при 25ºС, %

80

Температура воздуха

+5 до +50

Размеры прибора

240х160х417

Вес прибора

4

Прибор может эксплуатироваться только в условиях лаборатории.

Коэффициенты нитей в зависимости от их толщины приведены в паспорте устройства.
