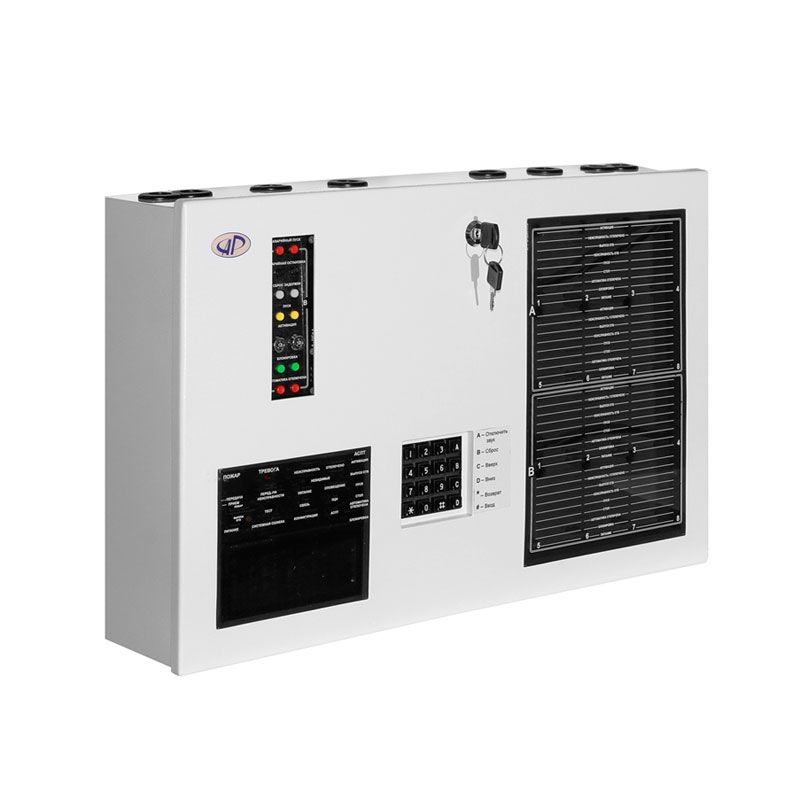

Прибор приемно-контрольный «Вектор-1»

Average: 10 (1 vote)

Прибор приемно-контрольный «Вектор-1» предназначен для организации централизованной и автономной охраны различных объектов от пожаров, является частью системы пожарной сигнализации, управления установками пожаротушения, дымоудаления, вентиляции и другой автоматики.

Конструктивное исполнение

Состав прибора зависит о заказанной конфигурации и может состоять из следующих блоков и узлов:

  • блок центрального процессора (БЦП),
  • блок ключей (БК),
  • до шестнадцати блоков силовых ключей (БСК),
  • блок управления режимами пожаротушения (БУР),
  • один, два, три, четыре или пять блок(а/ов) ввода/вывода (БВВ),
  • один, два, три или четыре блок(а) шлейфов адресных (БША),
  • блок выходных реле (БВР).
  • блок индикации и управления (БИиУ),
  • блок индикации и управления с дискретной индикацией (БИиУи),
  • блок программируемых индикаторов (БПИ) – блок связи (БС),
  • коллектор интерфейса (КИ),
  • блок питания (БП),
  • одна или две аккумуляторных батареи (АБ),
  • до двадцати реле (в зависимости от типа корпуса и заказанной конфигурации),
  • клеммой колодки с держателем предохранителя для подключения к сети переменного тока 220 В.
Технические характеристики
Параметры Значения
Количество каналов ввода - вывода до 40 с дискретностью 8 (5 блоков по 8 каналов )
Количество режимов в каждом канале ввода - вывода 7
Количество шлейфов сигнализации адресных (ШСА) до 32 с дискретностью 8 (4 блока шлейфов адресных (БША) по 8 ШСА с 32–мя адресными компонентами (АК) каждый)
Количество выходных ключей 8
Количество силовых ключей управления средствами АСПТ и другой автоматики до 16
Количество направлений (зон) пожаротушения до 16
Количество направлений (зон) пожаротушения, управляемых с БУР, установленного в приборе до 2
