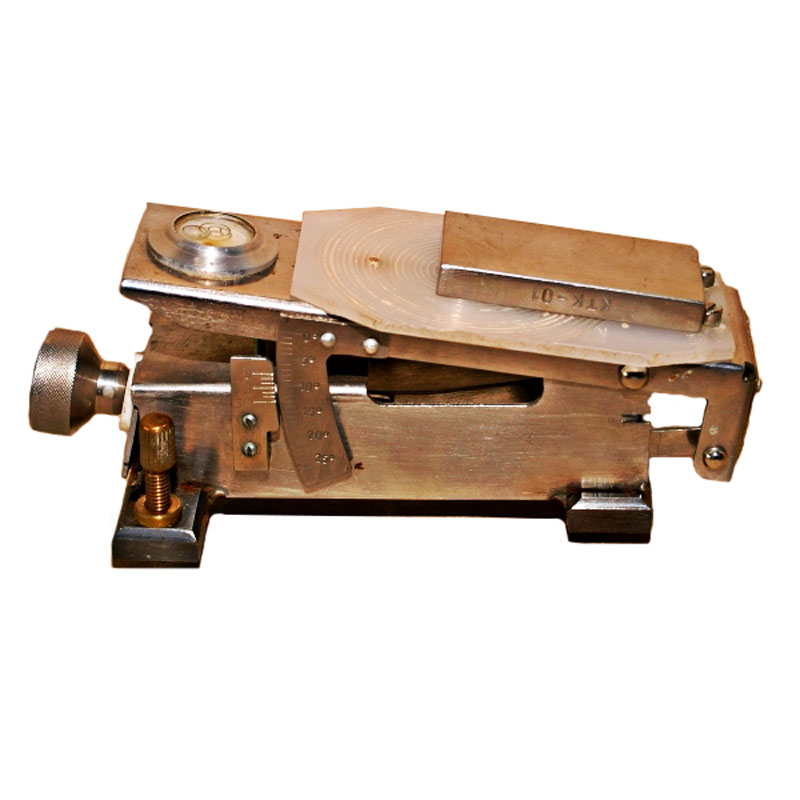

Прибор трения корки КТК-01, функционально совершает определения точного коэффициента процесса трения, которое следует при взаимном действии металлических поверхностей с фильтрационной коркой, образующейся при использовании буровых растворов.

Основная особенность определения коэффициента трения по фильтрационной корки заключается в следующем, при взаимодействии металлической детали с фильтрационной коркой сопротивление движению возникает не на поверхности двух взаимодействующих предметов, а на некотором расстоянии от верхнего слоя корки. Исходя из этого, для определения данного коэффициента, используются нормализованные по весу и по форме детали, которые при определенном давлении начинают скользить по корке, при этом, не разрушая ее.

Устройство и применение прибора КТК-01

Возможность определения коэффициента трения данным прибором основана на зависимости скорости, при движении детали, от угла приложения силы. Таким образом на нормализованную, по весу и форме, деталь которая производит давление на площадь опоры равное - 7,85 г\см2 оказывается давление, при заданном угле приложения силы, и в момент начала скольжения детали по фильтрационной корке производится измерение угла, при котором началось скольжение. Исходя и полученных значений, искомый коэффициент, определяется как тангенс измеренного угла. Данные полученные с помощью прибора - КТК-01, применяются для оценки силы сопротивления, которая возникает при движении бурового инструмента по глинистой фильтрационной корке и последующего выбора, наиболее подходящего материла для используемого бура.

Также, исходя из коэффициента трения корки, можно определить возможную абразивность твердой фазы жидкости, используемой для промывки.

Технические параметры прибора определяют возможность его использования для исчисления коэффициента совершаемого трения фильтрационной корки с различным процентным содержанием влаги:

Параметр

Значение

Маркировочное обозначение

Прибор КТК-01

Граничные пределы определяемого коэффициента трения

0-0,466

Заявленная точность определения

0,0025

Угол наклона платформы, максимум

25°

Размеры прибора:

Длинна, мм

167

Высота, мм

80

Ширина, мм

57

Вес прибора, кг

0,8

Прибор предназначен для применения в условиях лабораторий.

При установке детали на столик прибора, необходимо провести ее обезжиривание спиртом или другой жидкостью допущенной к использованию заводом производителем.
