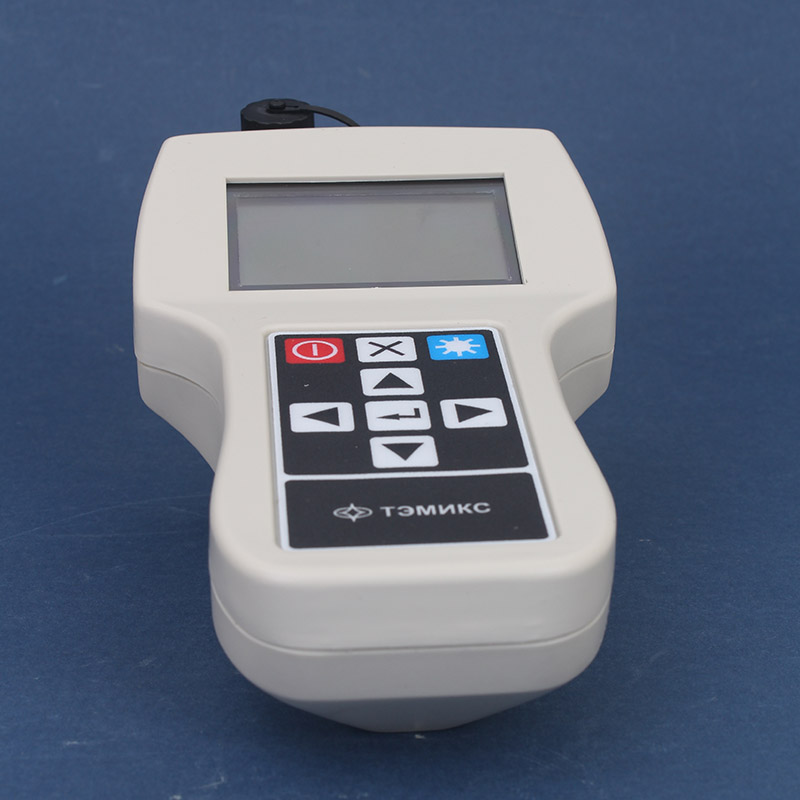

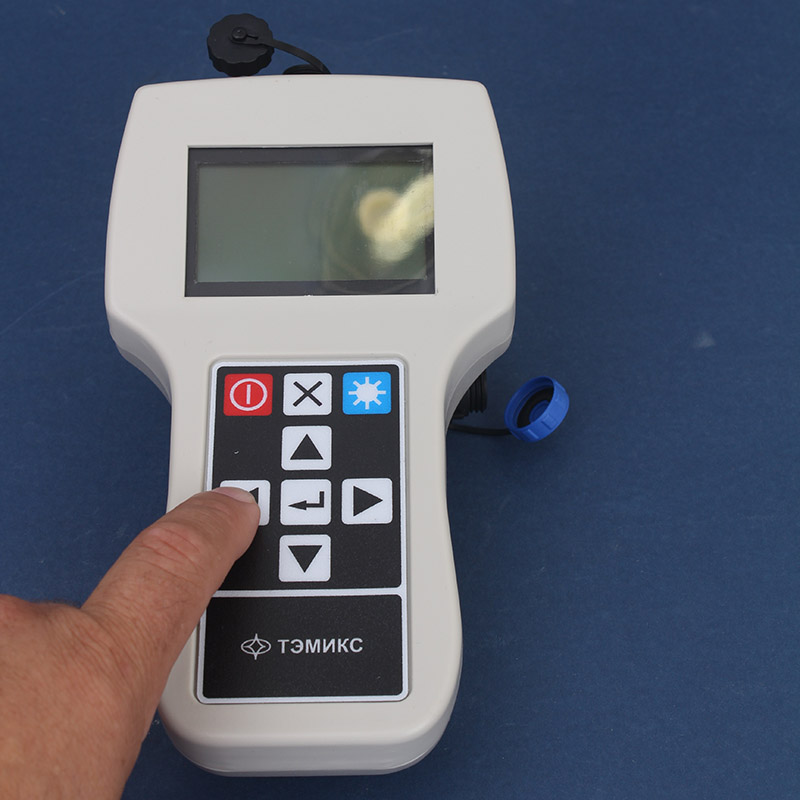

Прибор измерительный переносной ПИП-2М

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прибор измерительный переносной ПИП-2М предназначен для:

  • считывания результатов измерений температуры с термоподвесок типа ТП-1М L/N и ТП-01М L/N (где L - длина термоподвески, а N - количество датчиков в ней);
  • отображения результатов измерений на графическом жидкокристаллическом дисплее с расширением 128х64;
  • записи и хранения результатов измерений в энергонезависимой памяти прибора с возможностью просмотра записей;
  • индикации текущей даты и времени;
  • регистрации результатов измерений и формировании отчетной информации; синхронизация внутренних часов прибора с компьютером при подключении к ПК;
  • формирования сигналов аварийно-предупредительной сигнализации (АПС) при:
    • превышении температуры зерна установленного предельного значения;
    • неисправности комплектного оборудования.

Условия эксплуатации

По устойчивости к воздействию внешних климатических условий измерительный прибор ПИП-2М отно­сится к группе У 3.1 по ГОСТ15150.

В соответствии с ГОСТ 12997, по эксплуатационной законченности прибор относится к изделиям второго порядка и обеспечивает работоспособность в следующих климатических условиях:

  • температура окружающего воздуха в диапазоне – от -40 до +60 °C;
  • относительная влажность окружающего воздуха при температуре воздуха 35 °C – до 100 %;
  • атмосферное давление – от 84 до 106,7 кПа.

    Характеристики

    Диапазон индицируемых температур от -55 до +125°C
    Разрешающая способность, не более 0.1 °C
    Максимальная погрешность измерения, не более ±0.5 °C
    Режим работы непрерывный
    Емкость энергонезависимой памяти 512 записей
    Время хранения записей в энергонезависимой памяти, не менее 40 лет
    Прибор устойчив к воздействию вибраций синусоидальной формы с ча­стотой до 25 Гц и амплитудой до 0,1 мм, что по устойчивости к механическим воздействиям соответствует группе L1 по ГОСТ 12997
    По защищенности от доступа к опасным частям и от попадания внешних твердых предметов и воды прибор соответствует степени защиты IP 65
    При эксплуатации прибор не создает излучений, шумов и вибраций и не выделяет токсических веществ
    Прибор сохраняет работоспособность после устранения обрыва или ко роткого замыкания в цепи термоподвески
    Питание прибора осуществляется с помощью встроенного литий- ионного аккумулятора
    Напряжение питания 3.7 ± 0.8 В
    Максимальная потребляемая мощность, не более 200 мВА
    Ток заряда аккумулятора 400 мА
    Время непрерывной работы (от одной зарядки аккумулятора): в режиме измерения температуры, не менее 15 ч
    в режиме автономной работы, не менее 20 ч
    Полный средний срок службы, не менее 8 лет
    Применяемые материалы и комплектующие изделия системы соответ­ствуют стандартам и ТУ предприятий-изготовителей
    Габаритные размеры прибора, не более 210x110x80 мм
    Масса прибора, не более 0,37 кг

    Схемы

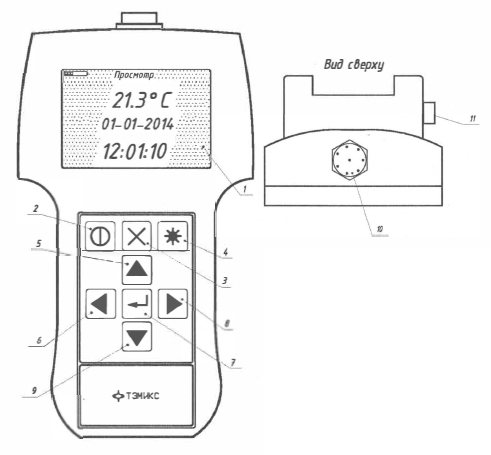

    Модуль индикации переносного прибора ПИП-2М

    Модуль индикации переносного прибора ПИП-2М

    1. Жидкокристаллический графический дисплей.
    2. Кнопка питания.
    3. Кнопка выхода из режима редактирования.
    4. Кнопка подсветки.
    5. Кнопка увеличения параметра / листание записей назад.
    6. Кнопка листания napaмeтров / листание датчиков от большего к меньшему.
    7. Кнопка выбора режима / редактирования.
    8. Кнопка запуска измерений / листания параметров / листания датчиков от меньшего к большему.
    9. Кнопка уменьшения параметра / листание записей вперед.

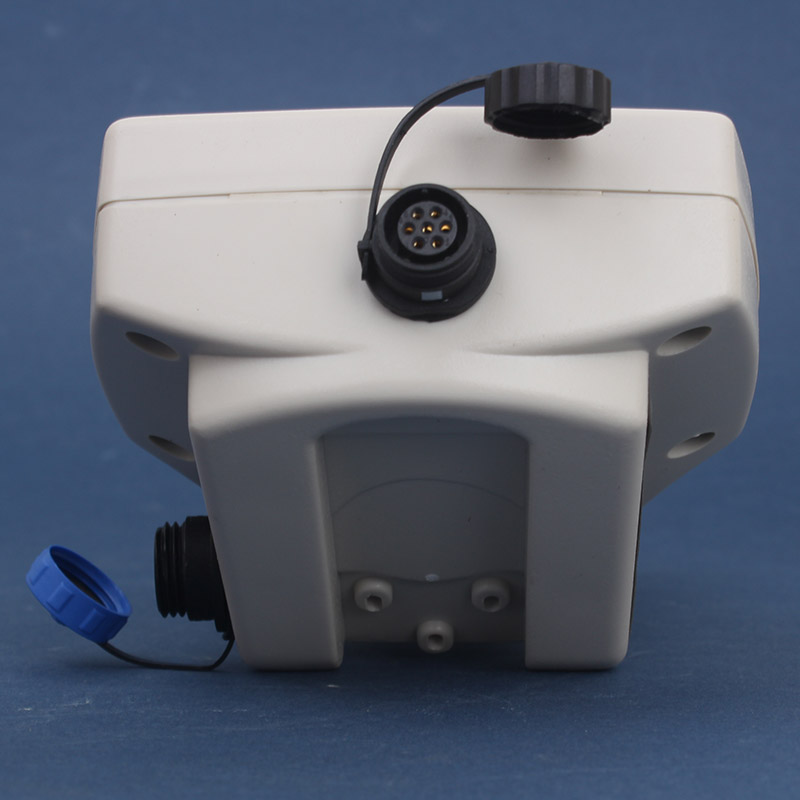

    10. Гнездо подключения штатных кабелей.
    11. Гнездо подключения кабеля связи с ПК / зарядка устройства от ПК / зарядка устройства от сети 220 В.

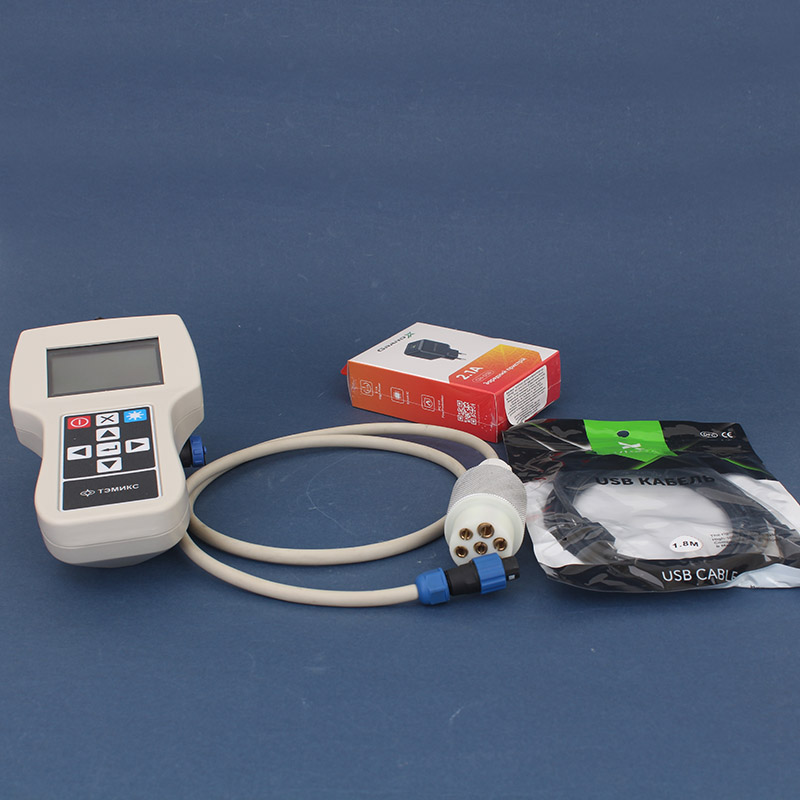

    Комплектация

    • Прибор измерительный переносной ПИП-2М - 2 шт.
    • Штатный кабель для термоподвесок - 2 шт.
    • Кабель USB-A/шiniUSB-B для связи с ПК/зарядки (кабель связи с ПК/зарядки) - 2 шт.
    • Зарядное устройство - 2 шт.
    • Руководство пользователя - 1 экз.
    • Тара и упаковка - 2 к-т.
