Прибор громкой связи ПГС-15Е

Прибор громкой связи ПГС-15Е предназначен для обеспечения оперативной громкоговорящей связью и громкоговорящим оповещением производственных зон и открытых площадок, на предприятиях в условиях машиностроительного и металлургического производства, горнодобывающих и рудных разработок, где нет опасности возникновения взрывоопасных сред. Устройства могут быть использованы на объектах транспорта – железнодорожных станциях, метрополитенах, аэропортах.

Основные особенности

• Приборы громкоговорящей связи являются полным аналогом таких переговорных устройств как: ПГС-3, ПГС-10, ПГС-5-100, ПГС-15-100.
• Переговорные устройства ПГС-Е могут использоваться как самостоятельно, так и в комплекте с выносным рупорным громкоговорителем (модель ПГС-15Е). Переговорное устройство ПГС-15Е — это версия устройства ПГС-Е, укомплектованная внешним громкоговорителем. При подключении к устройству выносного рупорного громкоговорителя встроенный динамик автоматически отключается.
• Управлением режимом «прием-передача» осуществляется механической кнопкой. По желанию заказчика, при заказе, механическая кнопка может быть заменена на бесконтактную клавишу со скрытым магнитным датчиком.
• Приборы громкоговорящей связи ПГС-15Е соответствуют степени пылевлагозащиты – IP65 (согласно ГОСТ 14254-80 (96) и имеют исполнение РН1 (рудничное нормальное).
• Корпус переговорных устройств изготовлен из ударопрочного армированного стекловолокном трудногорючего пластика (категория стойкости к горению – ПВ-0).

Функциональные возможности:

• возможность громкоговорящей связи в полудуплексном режиме;
• возможность громкоговорящего оповещения;
• автоматическое отключение встроенного динамика при подключении к устройству выносного рупорного громкоговорителя.

Устройство и принцип работы

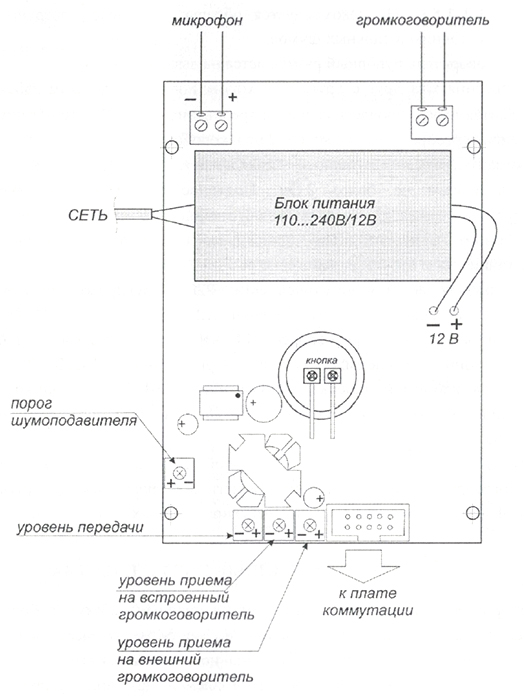

В состав общепромышленного переговорного устройства ПГС-15Е входят элементы питания, усилители, микрофон, встроенный громкоговоритель и кнопка «Передача». К выходу прибора может быть подключен рупорный громкоговоритель с сопротивлением 8 Ом и мощностью не менее 15 Вт.

Прибор громкоговорящей связи может находиться в одном из двух режимов:

• режим приема, в котором ПГС через встроенный громкоговоритель или внешний громкоговоритель рупорный воспроизводит поступающий на него звуковой сигнал линии. В режиме приема работает пороговый шумоподавитель, который отключает усилитель приема при поступлении по линии слабого сигнала (шумов). На заводе установлен порог шумоподавителя -20 дБ;
• режим передачи, в котором сигнал от микрофона переговорного устройства поступает в линию. Режим передачи включается при нажатии и удержании кнопки «Передача».

В состав прибора громкоговорящей связи входит источник питания от сети 110 ... 240 В переменного тока 50 Гц.
