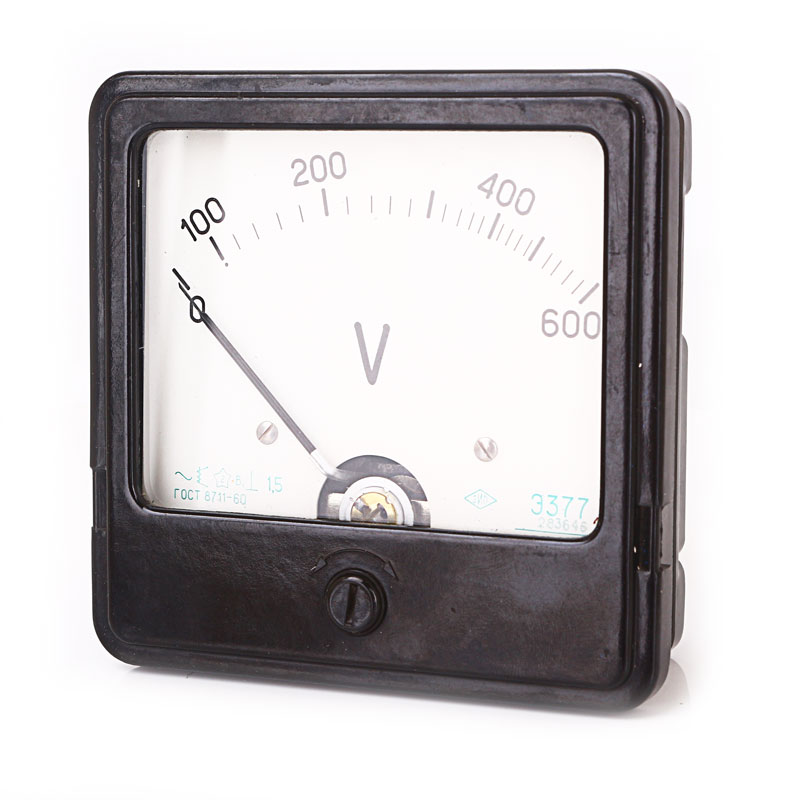

Амперметр и вольтметр Э377

Вольтметр Э377 и амперметр Э377 представляет собой измерительный прибор, который рассчитан на измерение показателя «напряжение» и «ток» в цепи с работающим переменным током. При прямой помощи этого прибора можно осуществлять замер напряжения с величиной до 600 В и частотой тока 50,0/60,0/200,0/500,0 и 1000,0 Гц. Устройство этого типа широко применяется на производственных предприятиях, в исследовательских и метрологических лабораториях, а также в учреждениях, занимающихся энергетическим аудитом.

Применение прибора Э377

Для выполнения измерений вольтметр следует подключить параллельно к участку, на котором контролируется напряжение. Для этого используют специальные коммутационные проводники, которые соединяются с электрической цепью и коммутационными клеммами задней панели прибора. Подключаться вольтметр может как непосредственно, так и посредством измерительного трансформатора.

Работа прибора основана на электромагнитном принципе измерений электрических параметров цепей, который базируется на взаимодействии магнитных полей. Одно поле генерируется протекающим током, а второе постоянным магнитом.

Конструкция нашего прибора

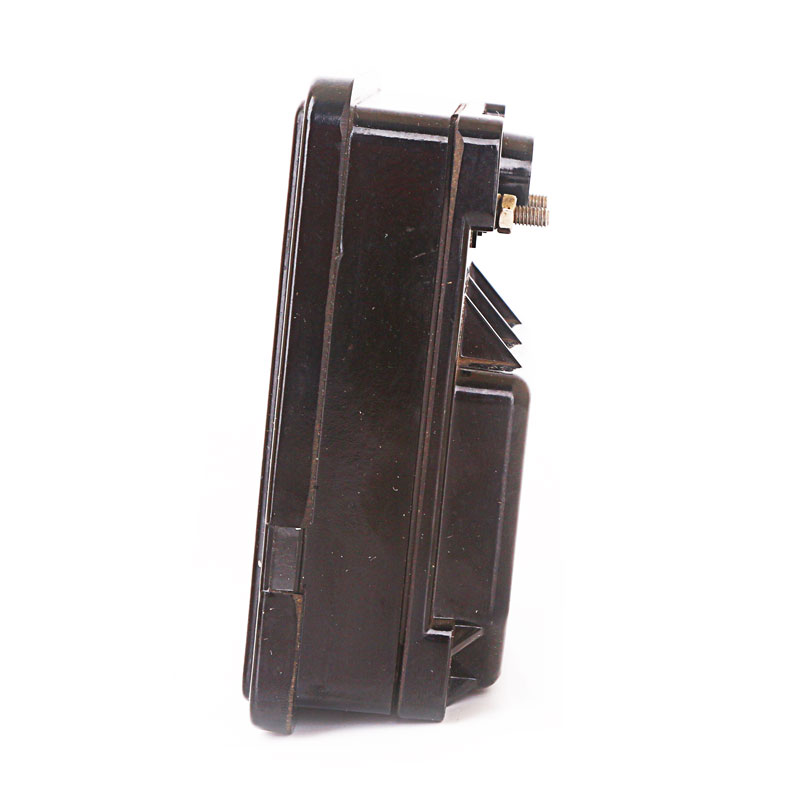

Вольтметр Э377 и амперметр Э377 является устройством щитового исполнения и предназначается для утопленного монтажа в электрощиты, изготовленные из магнитного или немагнитного материала. Рабочее положение прибора выбирается: иногда оно горизонтальное, иногда вертикальное.

Наше устройство имеет корпусное исполнение и реализовано из ударопрочного пластика. Конструкция прибора является виброустойчивой, ударопрочной и брызгозащищенной. По конструкции измерительного механизма вольтметр относится к стрелочному прибору с неравномерной шкалой одностороннего типа. Измерительный механизм владеет противодействующим моментом механического типа и имеет подвижную часть, установленную на растяжках.

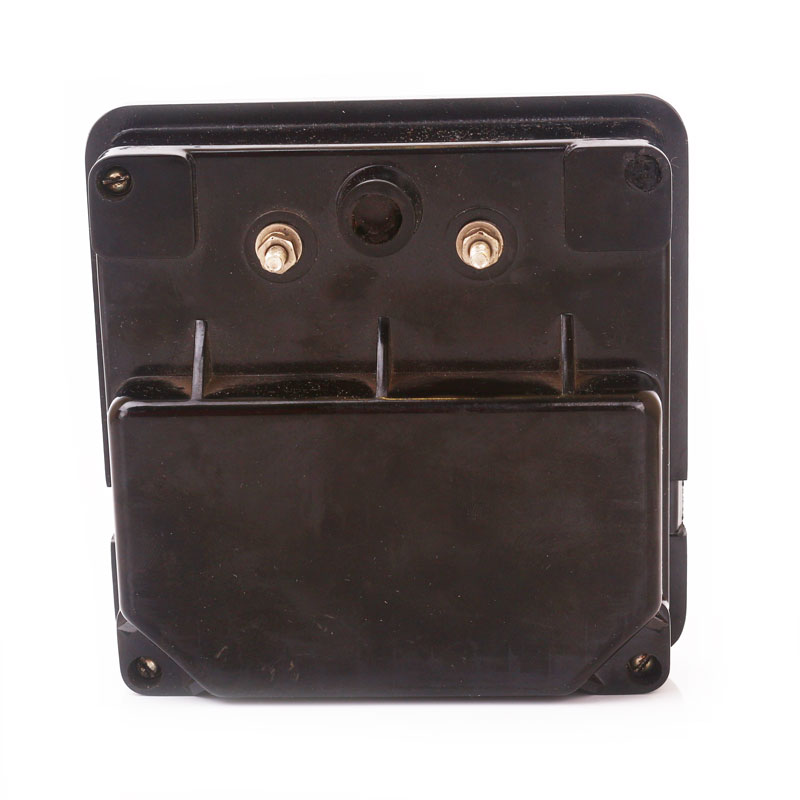

Коммутационные клеммы прибора расположены на его задней панели. Регулировочный винт установки нуля, находится на передней панели.

Условия для использования вольтметров

Метрические изделия этой модификации разработаны с целью эксплуатации в закрытых помещениях, где воздух лишен токопроводящей пыли и любых агрессивных примесей или газов, за счет которых может повредиться или деформироваться измерительный механизм. Температурный диапазон, в котором могут работать вольтметры, составляет от -400С до +500С. Показатель средней влажности при постоянной температуре плюс 36,110С обязан быть ниже 94%.

Параметр

Значение

Предельные значения поддерживаемых диапазонов измерений:

от минимального 0,5 В до максимального 600 В

при подключении через трансформатор возможно 600 кВ

Точность прибора:

1,5

Возможная частота тока:

50 Гц, 60 Гц, 200 Гц, 500Гц, 1000 Гц

Время установки показаний:

Секунды – 4.

Габаритные параметры (ДхШхВ):

120х120х55 мм

Масса для установки

990 грамм
