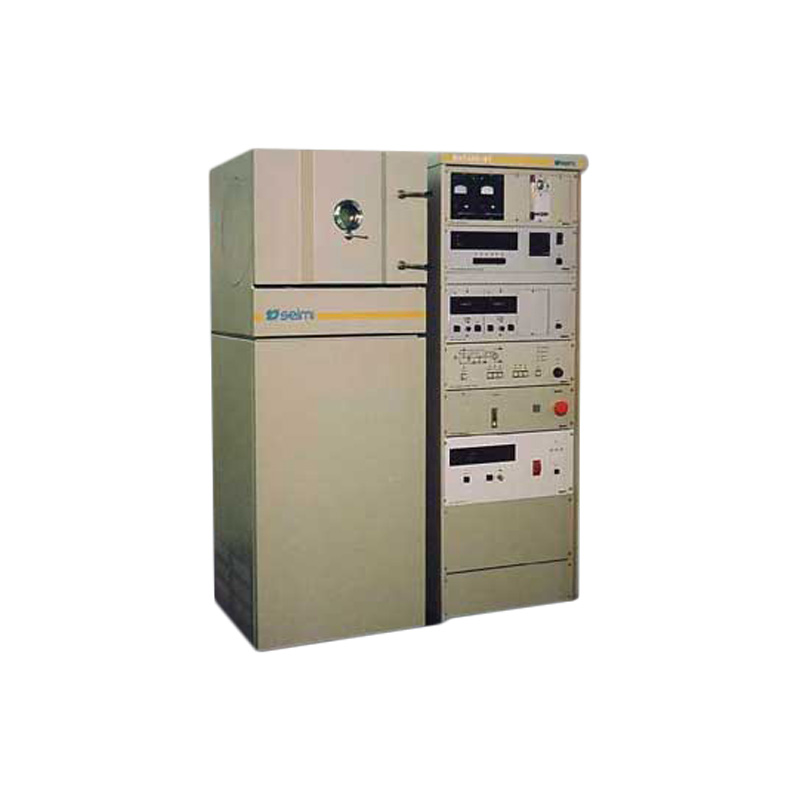

Прибор для напыления ВНП-350

Приборы для выполнения процесса вакуумного напыления.

  • Вакуумный прибор ВНП-350.01 для напыления работает с применением магнетронного метода, с помощью которого покрытия наносят на металл, стекло, керамику или пластик.
  • Вакуумный прибор ВНП-350.02 для напыления выполняет напыление при помощи плазменно-дугового метода, который позволяет наносить металлы на токопроводящие поверхности.

Назначение

Приборы предназначены для нанесения покрытий из металлов и диэлектриков на токопроводящие и диэлектрические поверхности. Они нашли применение в электронике, машиностроении, медицине, применяются для получения покрытий во многих областях промышленности. Например, с его помощью наносят защитные покрытия на инструмент, декор на сувенирную продукцию или жаростойких покрытий на элементы авиационных двигателей.

Конструкция

Установки производятся в виде стоек, в которых расположено всё необходимое оборудование для работы вакуумной камеры. В 2-х металлических шкафах размещены три стойки:

  • вакуумная, в ней расположена вакуумная камера со всем необходимым насосным оборудованием, для обеспечения необходимого уровня давлений;
  • управления для ручного или автоматического режима работы установок, в неё входят приборы контроля давления, температуры, которые обрабатывают сигналы, поступающие из датчиков, и обеспечивают работу вакуумной камеры в нормальном технологическом режиме;
  • питания, вырабатывающей все необходимые напряжения для работы магнетрона, вакуумно-дугового испарителя и всей системы в целом.

Модель изделия

Прибор ВНП-350.01

Прибор ВНП-350.02

Метод напыления

магнетронный

плазменно-дуговой

Напыляемые материалы

металлы, диэлектрики

металлы

Материал объекта, на который производят напыление

проводник, диэлектрик

проводник

Габариты объекта, на который производят напыление

ø 250 мм, высота 150 мм

Время готовности камеры по рабочему давлению

20 мин

Давление в рабочей камере (остаточное)

1,3 10-3 Па

Размер вакуумной камеры

350×350×350 мм

Число магнетронов

3

-

Число плазменно-дуговых испарителей

-

2

Тип применяемых насосов

паромасляный

Диаметр мишени

84 мм

-
