Преобразователь положения механизма ППМ-1
Описание
Преобразователь положения механизма ППМ-1 предназначен для дистанционного указания положения выходного вала электрического исполнительного механизма, имеющего индуктивный или реостатный датчик.
Область применения
Преобразователь широко используется в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.
Структура условного обозначения
Преобразователи положения механизма ППМ-1 маркируются так: ППМ-1-CС-U, где:
- СС - код типа выходного аналогового сигнала:
- 01 - 0-5 мА
- 02 - 0-20 мА
- 03 - 4-20 мА
- 04 - -5..+5 мА
- 05 - -20…+20 мА
- 06 - 0-10B
- U - напряжение питания
- 220 - 220В переменного напряжения
- 24 - 24 В постоянного напряжения
Конструктивное исполнение

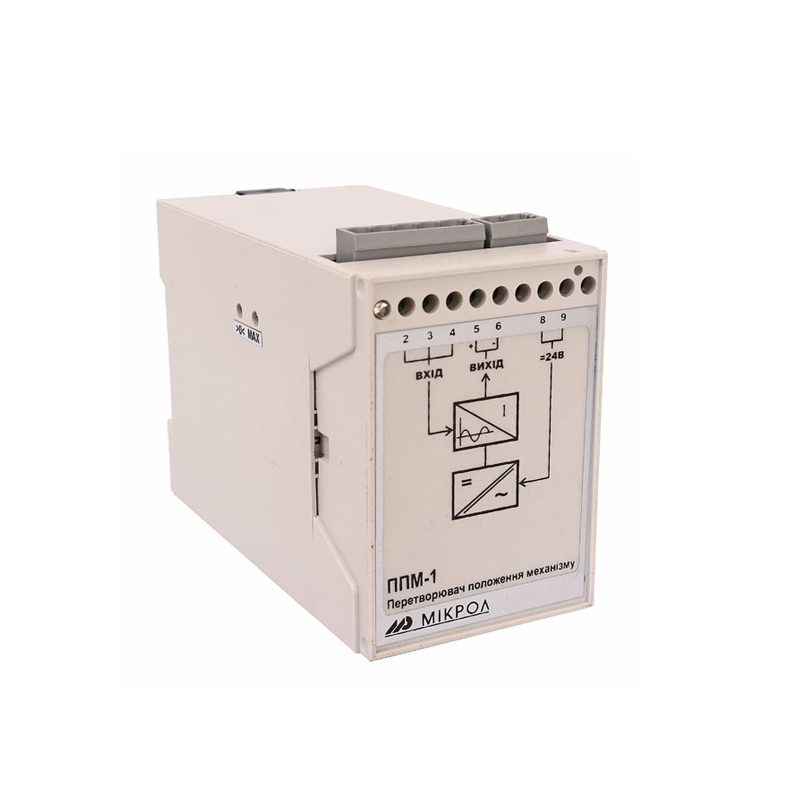

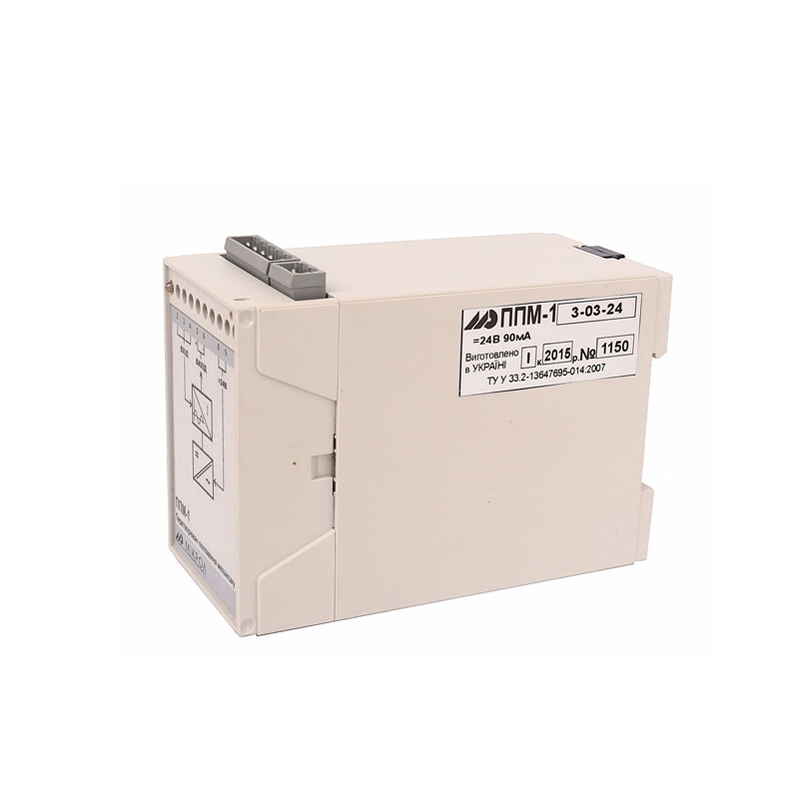

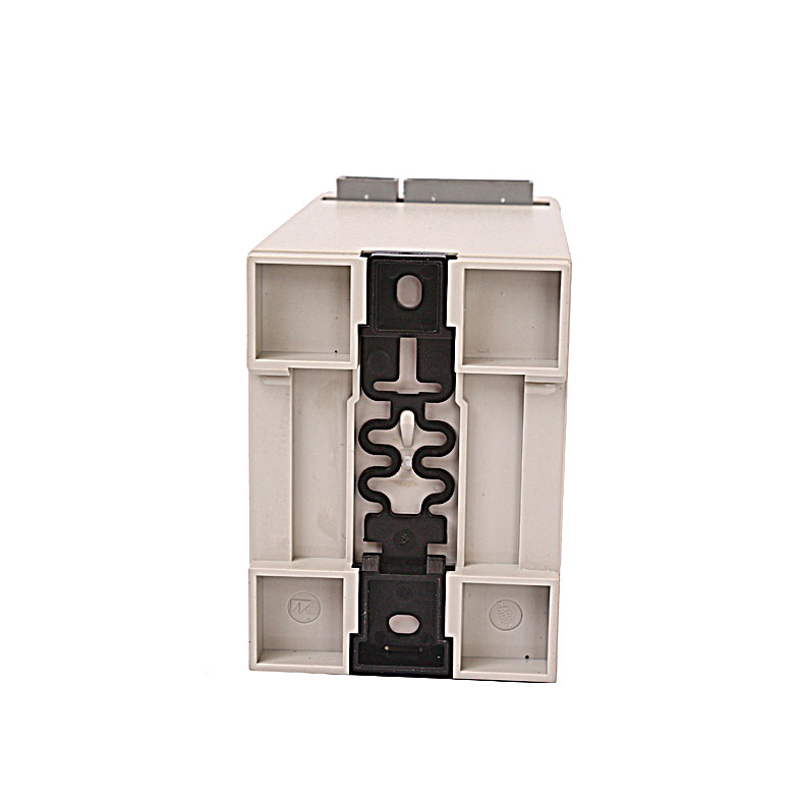

Преобразователь ППМ-1 состоит из литого ударопрочного пластмассового корпуса. На задней стенке преобразователя установлены захваты для монтажа на DIN-рейку 35 мм. На передней стенке преобразователя установлены индикатор наличия напряжения питания и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке преобразователя установлены разъем-клеммы для подключения внешних цепей. На боковой стенке преобразователя размещены потенциометры установки нуля и максимума, которые регулируются через отверстия в корпусе.
Характеристики
| Параметры | Значение |
| Количество независимых каналов, шт | 1 |
| Схема подключения датчика | двух или трехпроводная |
| Максимальное сопротивление резистивного датчика, кОм | 1 кОм |
| Диапазон изменения выходного сигнала, мА | 0-5мА 0-20мА 4-20мА |
Сопротивление нагрузки для выходного сигнала, Ом:
|
2000 500 2000 |
| Напряжение питания, В | 220 (+22, –33) |
| Ток потребления, не более мА | 50 |
| Потребляемая мощность, не более Вт | 11 |
| Габаритные размеры, мм | 95х55х105 |
| Степень защиты | IP30 |
| Масса, кг | 0,5 |

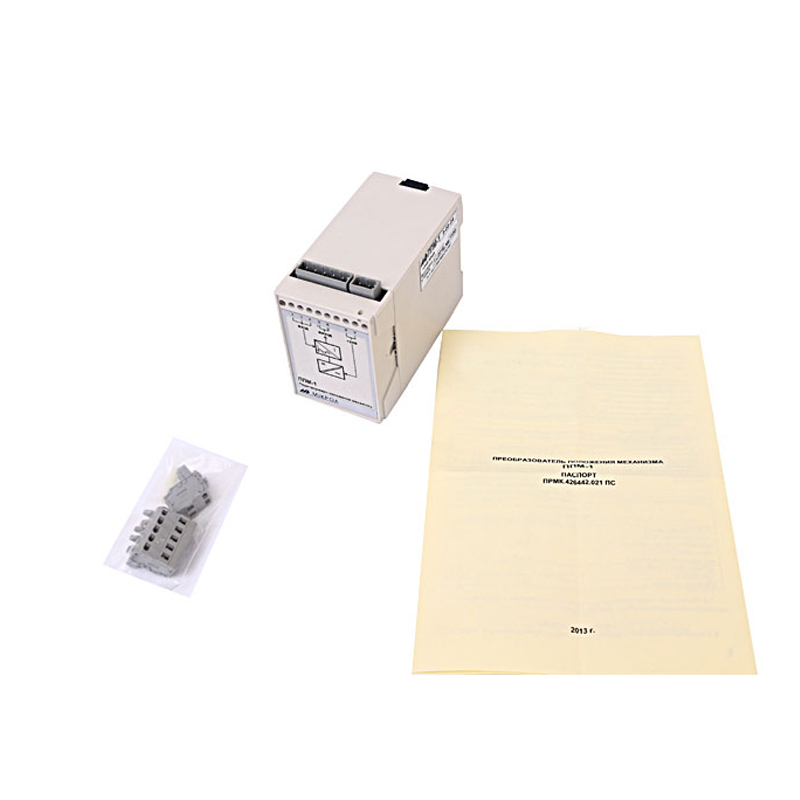

Комплектация
| Обозначение | Наименование | Коли- чество | Примечание |
| ПРМК.426442.021 | Преобразователь положения механизма ППМ-1 | 1 | |
| ПРМК.426442.021 ПС | Паспорт | 1 | |
| ПРМК.426442.021 РЭ | Руководство по эксплуатации | 1 | 1 экз. при поставке любого количества изделий данного типа в один адрес |
| 232-108 | Розетка угловая | 1* | |
| 232-105 | Розетка угловая | 1** | |
| 232-102 | Розетка угловая | 1** | |
| 231-131 | Рычаг монтажный | 1 |
* При поставке преобразователя с питанием 220 В переменного тока ** При поставке преобразователя с питанием 24 В постоянного тока
