Пост управления ПУВ

Документация:
Паспорт(662.41 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Пост управления взрывозащищенный ПУВ это устройство для удобного управления различного типа электроприводов.

Об оборудовании

Пост ПУВ используется для максимально оперативного управления электроприводов в стационарном исполнении технологической установки. Электроприводы могут быть как в машинах, так и в механизмах. Управление может производиться на расстоянии – дистанционно или же местно. Так наш пост занимается сигнализацией различных видов работы рабочего механизма. Персонал может заниматься оперативным наблюдением за текущим показателем нагрузки, которую создают подключенные к оборудованию токоприемники.

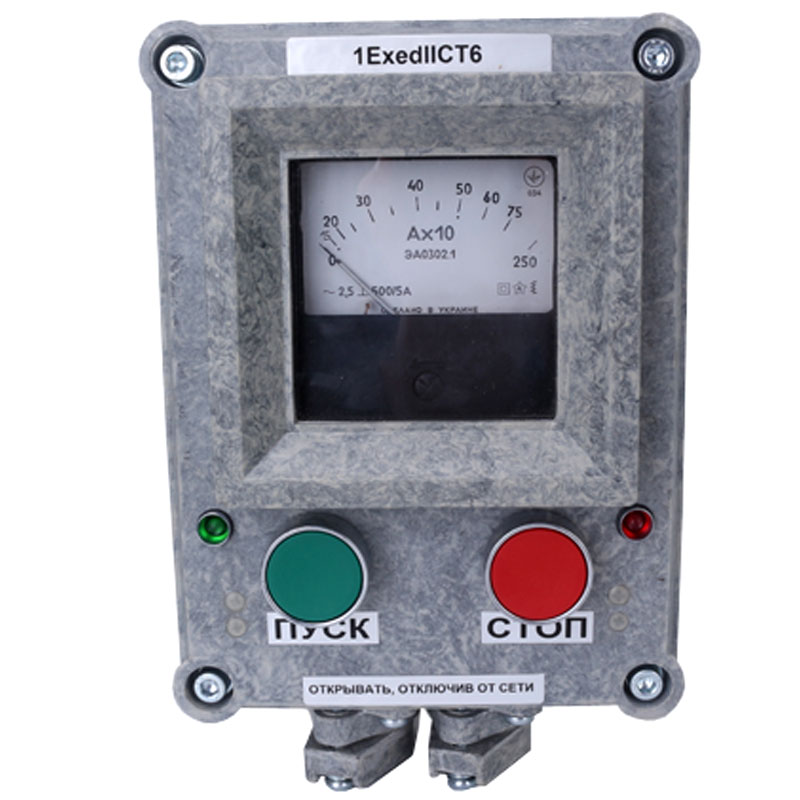

Корпус нашего поста изготавливается из материала с названием премикс антистатический, что придает ему повышенный процент защищенности от взрыва. Степень защиты, которую изготавливает завод-изготовитель, имеет значение 1ЕхеdIIСТ6. В связи с этим значительно расширяется рынок потенциально заинтересованных потребителей в данной продукции. Пост можно использовать в любой взрывоопасной зоне на предприятиях различного направления: химическая и газовая отрасль, металлургическая и нефтяная отрасль.

Обозначение при заказе

Пост ПУВ-Х-ХХ ХХ

ПУВ – пост для управления взрывозащищенное исполнение.

Х – пост 1 / 2 / 3.

ХХ – номер, характеризующий стандартный модуль.

ХХ – исполнение по климату (У; УХЛ; ОМ; Т); категория по размещению – от 1 до 5 согласно ГОСТ под номером 15150.

Конструкция

По внешнему принципу пост это одиночный типовых модуль, который имеет набор элементов, которые имеют заданные функциональные характеристики. Заказчик заполняет опросный лист, где указывает все технические параметры, которые должен будет выполнять пост в рабочем процессе. Согласно электрической схемы заказчика, производитель выполнит пост в индивидуальном порядке. Пост может состоять из отдельно взятых модулей, а так же монтироваться на любом основании. Каждая оболочка модуля соединена с другой оболочкой при использовании винтов и прокладок. Чтобы произвести внутренний монтаж в месте соединения двух оболочек имеется специальные отверстия. Тип, количество и размещение рабочих модулей в посте выбирает заказчик.

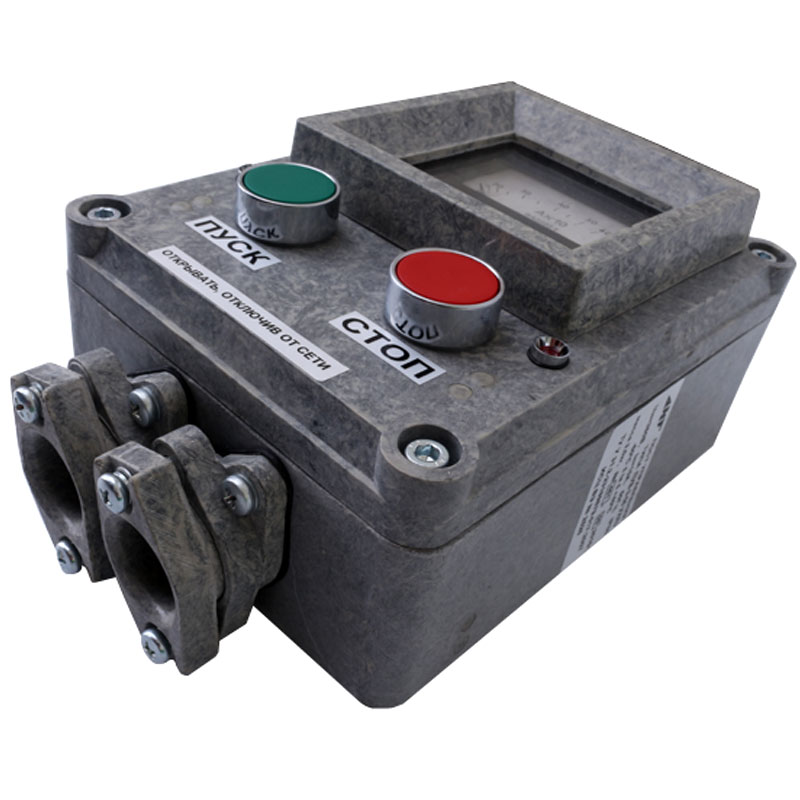

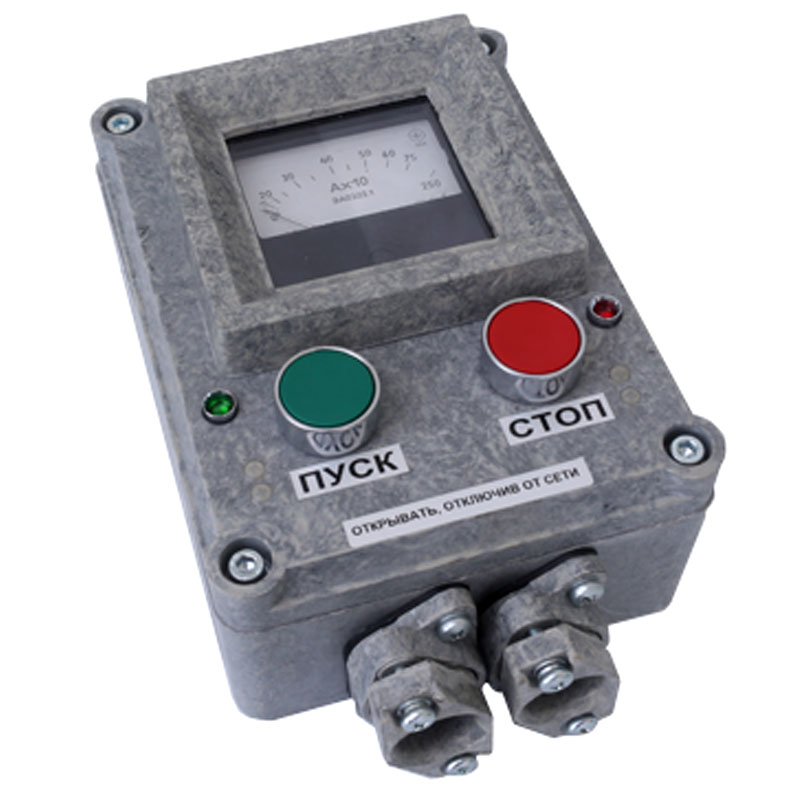

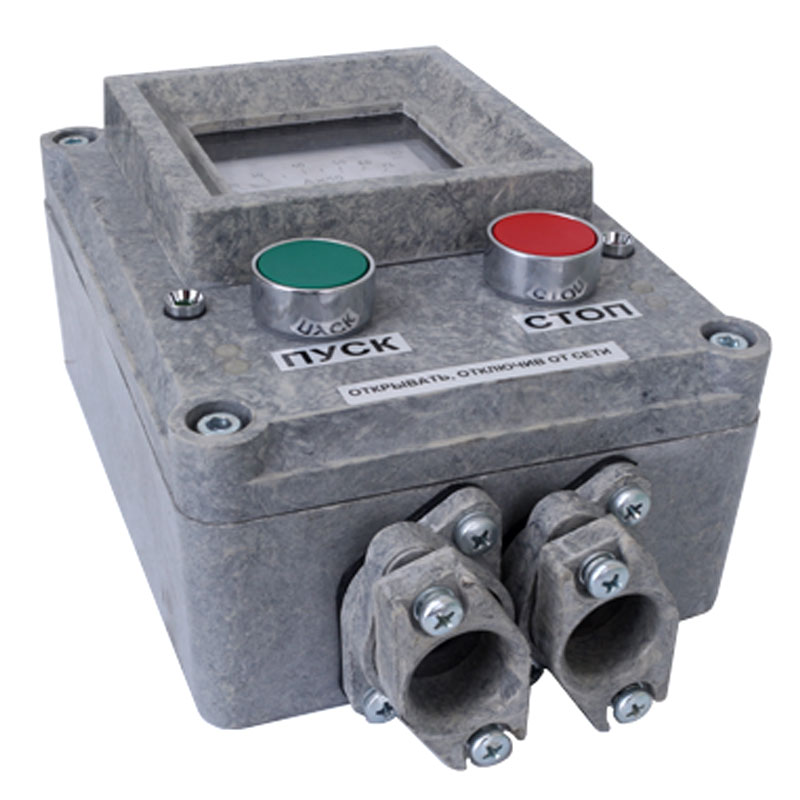

Пост это коробка, оболочка которого прессматериал. Этот материал имеет высокую степень механической прочности. Резиновые уплотнения занимаются обеспечением защиты нашего поста от воздействия окружающей среды, и находятся они в промежутке корпуса и крышки. На оболочке поста могут быть установлены кнопки: кнопка «Пуск»; кнопка «Стоп»; кнопка «Аварийный Стоп» (фиксация). Вместо кнопок могут быть переключатели на выбранное количество положений: два или три. Индикатор светодиодный, который извещает об режиме рабочего состояния токоприемника. Резистор переменного типа; наборный контактного зажима, который подключает провода к медным или алюминиевым жилам, сечения могут быть до 2,5 миллиметров в квадрате.

В роли кнопки и переключателя используется блок БКВ; либо же контактный элемент и переключатель производства R.Stahl. Все надписи на табличке толкателя, рукоятке переключателя, световом индикаторе производятся по индивидуальном просьбе заказчика. Пост защищается от попадания пыли либо влаги при использовании прокладок, резиновых шнуров и колец уплотнительных.

Характеристики

  • Кабельный ввод имеет условный диаметр от 5 мм до 25 мм.
  • Климатическое исполнение У работает в температурном диапазоне -40…+40 С.
  • Климатическое исполнение УХЛ работает в температурном диапазоне -60…+40 С.
  • Климатическое исполнение ОМ работает в температурном диапазоне -40…+45 С.
  • Климатическое исполнение Т работает в температурном диапазоне -10…+50 С.
  • Максимально возможная высота по эксплуатации это 2000 метров.
  • Напряжение в рабочем показателе 220 Вольт.
  • Значение рабочего тока может быть 6 или 16 Ампер.
  • Оболочка имеет степень защиты по IP-65.
  • Средний срок работы 120 месяцев.

Модификации

Наш пост управления может изготавливаться в трех модификациях. Каждый из них отличается габаритными размерами и весом - оболочкой. Для того, чтобы заказать пост с необходимыми для Вас характеристиками необходимо заполнять опросный лист на продукцию. Крепить оборудование необходимо в вертикальном положении, с допускаемым отклонением в 15 градусов.

Пост ПУВ-1 имеет вес в 1 килограмм. Его длина 198 мм, ширина 100 мм, глубина 120 мм.

Пост ПУВ-2 имеет вес в 3 килограмма. Его длина 196 мм, ширина 130 мм, глубина 130 мм.

Пост ПУВ-3 имеет вес в 3 килограмма. Его длина 240 мм, ширина 150 мм, глубина 130 мм.
