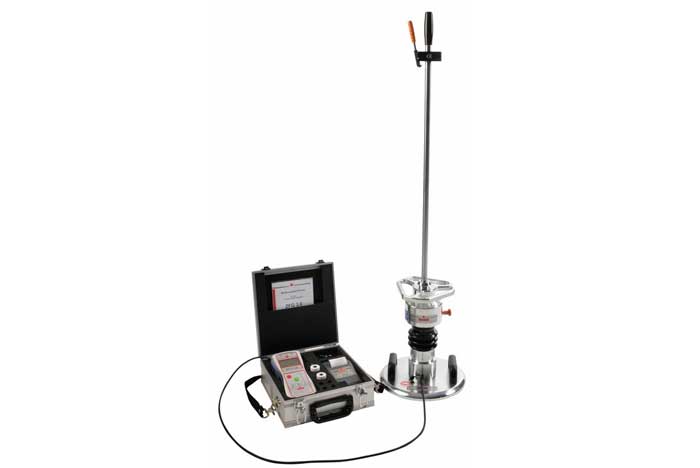

Плотномер ZFG 3.0

No votes yet
Категория:

Плотномер ZFG 3.0 предназначен для точного определения динамического модуля упругости (несущей способности и динамической деформации) грунта и оснований дорог.

Функциональные возможности

Плотномер ZFG 3.0 позволяет выполнять:

  • Определение коэффициента уплотнения грунта,
  • Измерение динамического модуля упругости грунта Еvd,
  • Определение географических координат точки измерения (модификация ZFG 3.0 GPS),
  • Оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости,
  • Построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте.
Технические характеристики
Нагрузочное устройство
Вес падающего груза 10 кг 15 кг
Общий вес 15 кг 20 кг
Максимальная ширина 200 мм
Высота 1135 мм 1150 мм
Максимальная сила воздействия 7,07 кН 10,6 кН
Время воздействия 17 мсек ± 1,5 мсек
Максимальное давление на грунт 0,1 МН/м 2 0,15 МН/м 2
Нагрузочная плита
Диаметр 300 мм
Высота 130 мм
Вес 15 кг
Измерительный блок
Габариты
Вес 440 г
Диапазон измерения усадки от 0,3 до 5 мм
Точность измерения усадки ± 0,02 мм
Диапазон измерения Evd 5... 70 МПа/м 2 70... 105 МПа/м 2
Диапазон измерения датчика ± 100 г
Диапазон частот измерения от 0 до 500 Гц
Диапазон температур измерения от 0 до40 °C
Электропитание
Аккумулятор / батарея 4,8... 6 В (4x 1.2... 1.5В типа Миньон (Mignon) / АА)
Автоматическая система отключения
Переход в режим сна через 4 мин.
При пустой батарее U < 3,9 В
