Плинты соединительные ПЛ21

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

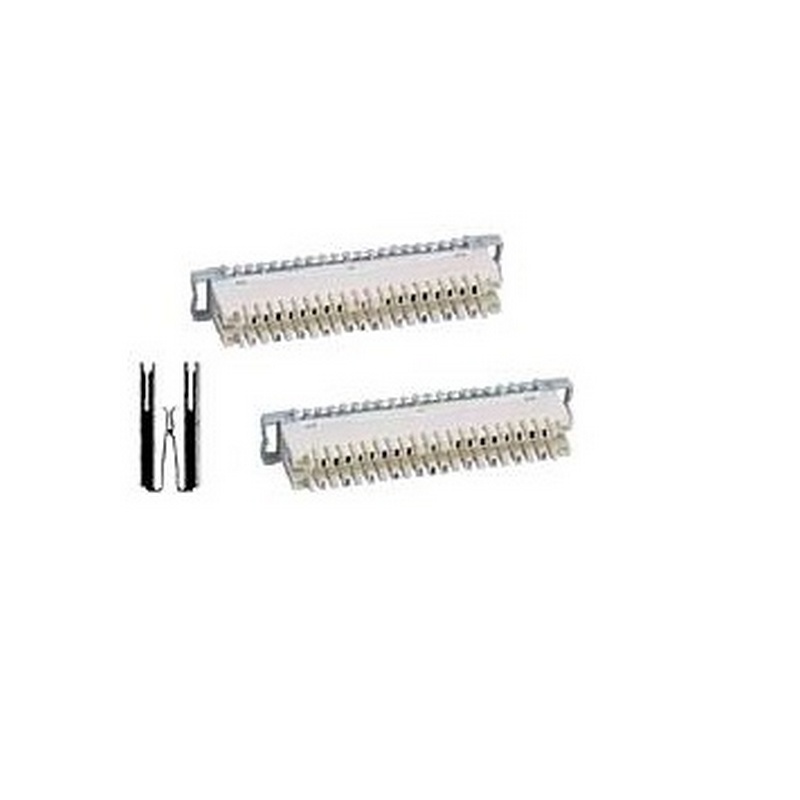

Плинт соединительный ПЛ21 с размыкаемыми (нормально замкнутыми) контактами для установки на монтажные хомуты или металлические стержни предназначен для включения и коммутации абонентских и соединительных линий а также, возможность разрыва цепи соединения и контроля цепей в обоих направлениях. Плинты соответствуют требованиям ТУ У 31.2-2299601296-003:2005.

Область применения

Плинты используются на телефонных линиях связи в составе кроссового оборудования и устанавливаются на монтажные скобы или штанги, которые крепятся к настенным или напольным кронштейнам, а также в составе боксов телефонных БКТО-200х2 в шкафах телефонных распределительных типа ШР.

Особенности

Предусмотрена возможность установки элементов комплексной защиты или магазинов защиты от перенапряжения. Используется для подключения экранных проводов к точке заземления без пайки и без снятия изоляции.

Плинты обеспечивают включение не менее двух жил кабелей ТСВ, ТПВ или кроссировочных проводов ПКСВ, ТРП, а также кабелей и проводов другого типа с диаметром жил 0,32-0,65 мм, диаметром изоляции - 0,7-1,6 мм беспаечным способом (метод шлицевого врезания без предварительного снятия изоляции жилы).

Электрическая изоляция токоведущих цепей при нормальных климатических условиях выдерживает без пробоя и поверхностного перекрытия в течение 1 минуты напряжение переменного тока частотой 50Гц не менее 1500 Вэфф (контакт - контакт и контакт-корпус).

Характеристики

Параметры Значение
Материал корпуса полибутилентерофталат
Материал контактов посеребренный сплав олово-бронза
Прочность крепления кабелей и проводов в контактах не менее 25Н
Количество подключений жил проводов к беспаечным контактам плинта не менее 200
Количество установок и изъятий модулей защиты, размыкателей и измерительных шнуров не менее 2000
Сопротивление изоляции между любыми гальванически не связанными токоведущими частями при нормальных климатических условиях (по ГОСТ 15150) не менее 50000 МОм.
Переходное затухание (по напряжению) между любыми четырёхполюсниками плинта при подключении симметричных неэкранированных пар не менее 100 дБн в диапазоне частот от 0,3 до 3,4 кГц, 80 дБн в диапазоне частот от 3,4 до 192 кГц, 70 дБн в диапазоне частот от 192 до 1024 кГц.
Рабочее затухание (по напряжению) любого четырёхполюсника плинта не более 0,1 дБн в диапазоне частот о т 0,3 до 3,4 кГц.
Сопротивление постоянному току между гальваническими связанными контактами плинта при нормальных климатических не более 30 мОм.
Средний срок службы плинтов не менее 25 лет.
