Платиновый датчик по тонкопленочной технологии PCB

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Технические характеристики:

  • Рабочий диапазон температур 0°C ... +150°C;
  • Спецификация DIN EN 60751;
  • Класс допуска В; при 10000 Ом - 2В;
  • Номинальное сопротивление 100 Ом, 500 Ом, 1000 и 10000 Ом при 0°C;
  • Температурный коэффициент 3850 ppm/K;
  • Стабильность при длительной работе;
  • Измеряемый ток:
    • 100 Ом: от 0,3 mA до 1,0 mA;
    • 500 Ом: от 0,1mA до 0,7 mA;
    • 1000 Ом: от 0,1mA до 0,3 mA;
    • 10000 Ом: от 0,1mA до 0,25 mA.
  • Сопротивление дорожки - Меандр: 0,06 Ом;
  • Контакт - Медная площадка, покрытая оловом;
  • Пайка - Контактные площадки подготовлены к пайке без выводов;
  • Нагрев:
    • MR 828 (Pt 100/500/1000): 0,05 K/mW при 0°С;
    • MR 828 (2Pt 100/1000): 0,16 K/mW при 0°С;
    • MR 845 (Pt 100/500/1000): 0,04 K/mW при 0°С;
    • MR 845 (2Pt 100/1000): 0,08 K/mW при 0°С.
  • Условия внешней среды - Незащищенные только в сухих условиях;
  • Упаковка - Поставляется с пластиковым контейнером;
  • Срок хранения - 12 месяцев.
Таблица модификаций
Номинальное
сопротивление R0		 Размеры FC-тип Код заказа
L, мм B, мм
100 22 3,0 1206 30 201 029
100 22 4,0 1206 30 201 032
500 22 3,0 1206 30 201 030
500 22 4,0 1206 30 201 033
1000 22 3,0 1206 30 201 031
1000 22 4,0 1206 30 201 034
100 22 2,5 0805 30 201 075
100 22 4,0 0805 30 201 071
500 22 2,5 0805 30 201 073
500 22 4,0 0805 30 201 069
1000 22 2,5 0805 30 201 063
1000 22 4,0 0805 30 201 067
10000 22 2,5 0805 спрашивайте
10000 22 4,0 0805 спрашивайте

Габариты датчика РСВ

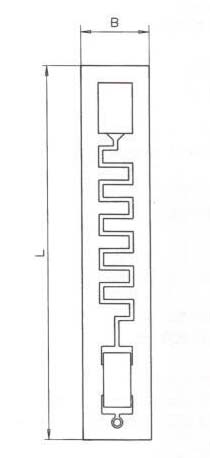

Рисунок 1 - Габариты датчика РСВ
