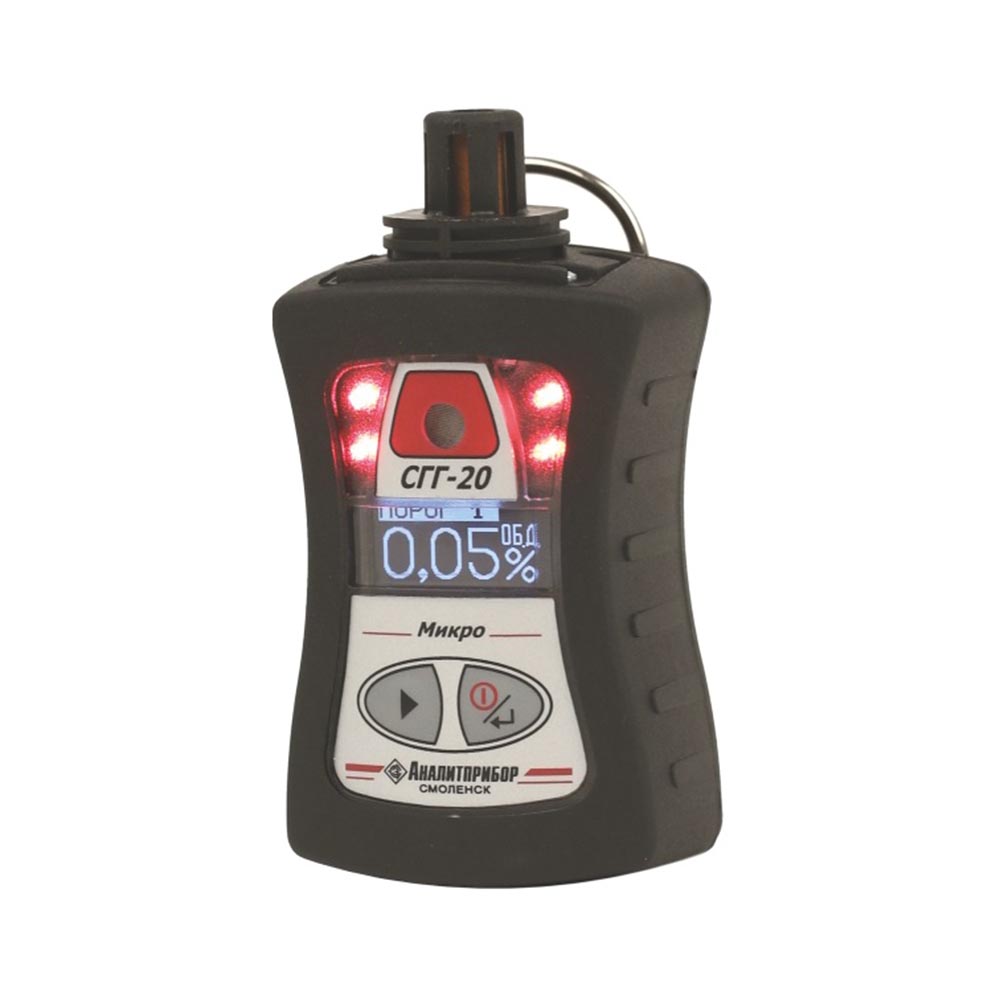

Переносной сигнализатор горючих газов СГГ-20 Микро
Описание
Переносной сигнализатор горючих газов СГГ-20 Микро используется для обеспечения безопасности персонала от воздействия взрывоопасных концентраций многокомпонентных смесей паров и горючих газов в воздухе. Сигнализатор представляет собой индивидуальный малогабаритный прибор непрерывного действия, обеспечивающий измерение ДВК горючих газов и паров (в том числе метана) и выдачу сигнализации при превышении порогов измерения. СГГ-20Микро имеет энергонезависимую память, в которой хранятся результаты измерений за последние 30 суток (интервал записи 1 минута).
Область применения
- в процессе добычи, переработки, хранения и транспортировки нефти, природного газа и нефтепродуктов;
- на промышленных предприятиях (производство лаков и красок, окрасочные участки, склады спиртов, канализационные колодцы, котельные), в том числе при проведении сварочных работ вблизи ёмкостей с легковоспламеняющимися жидкостями;
- на промышленных производственных предприятиях, связанных с лаками, красками, спиртами;
- в котельных и канализационных колодцах;
- при использовании сварочных аппаратов рядом с ёмкостями с легковоспламеняющимися жидкостями;
- на объектах морского и речного транспорта: в портах, на танкерах и других судах;
- на кислородных станциях и водородных производствах (в баллонах).
Характеристики
| Характеристики | Значения |
| Тип сигнализатора | индивидуальный |
| Способ забора пробы | диффузионный |
| Принцип действия | термохимический |
| Диапазон измерений / диапазон показаний: | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -03К, -04, % НКПР | (0 - 50) / (0 - 60) |
| - для модификаций СГГ-20Микро-М, -01М, -02М на метан, об. доля % | (0 - 2,5) / (0 - 3) |
| Пределы допускаемой основной абсолютной погрешности: | |
| - для СГГ-20Микро и модификаций -01, -02, -03К, -04, % НКПР | ± 5 |
| - для модификации СГГ-20Микро-02Г, % НКПР | ± 7,5 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | ± 0,25 |
| Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): | |
| - для СГГ-20Микро и модификаций -01, -02, -03К, -04, % НКПР | 7 / 12 |
| - для модификации СГГ-20Микро-02Г, % НКПР | - / 12 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | 0,5 / 1 |
| Время срабатывания сигнализации, с, не более: | |
| - для всех сигнализаторов, кроме СГГ-20Микро-02Г | 15 |
| - для СГГ-20Микро-02Г | 20 |
| Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее | 70 |
| Маркировка варывозащиты | 1EXibdllCT6Gb Х |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Степень защиты по ГОСТ 14254-96 | IP 54 |
| Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % | от 30 до 95 |
| Время непрерывный работы сигнализатора при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее | 14 (10) |
| Интерфейс обмена данными с ПК | USB |
| Габаритные размеры (Д×Ш×В), мм, не более: | |
| - для сигнализаторов СГГ-20Микро, -М, -04 | 55×50×105 |
| - для остальных сигнализаторов | 55×50×125 |
| Масса, кг, не более: | |
| - для сигнализаторов СГГ-20Микро, -М, -04 | 0,2 |
| - для остальных сигнализаторов | 0,3 |
| Межкалибровочный интервал, мес. | 12 |
| Межповерочный интервал, мес. | 12 |
| Гарантийный срок эксплуатации (с даты отгрузки), мес. | 18 |
Комплектация
| Наименование | Назначение |
| Сигнализатор СГГ-20Микро | |
| Зарядное устройство (в составе комплекта ЗИП) | |
| ЗИП согласно модификации прибора | |
| Мех резиновый ИБЯЛ.302646.001 * | для обеспечения принудительной подачи пробы во время эксплуатации |
| Газозаборник ИБЯЛ.418311.043 * | для контролирования среды в труднодоступных местах |
| Пробозаборник ИБЯЛ.418311.033 * | для обеспечения отборы пробы из труднодоступных мест |
| Пробозаборник ИБЯЛ.418311.050 * | для обеспечения отборы пробы из мест, где возможно присутствие воды |
| Диск с сервисным программным обеспечением ИБЯЛ.431212.317 * | для обработки результатов измерений на компьютере |
| Баллоны с ГСО-ПГС * | для осуществления корректировки показаний сигнализатора |
| Вентиль точной регулировки ИБЯЛ.306577.002 * | |
| Индикатор расхода ИБЯЛ.418622.003-01 * | |
| Датчик ИБЯЛ.413226.051 * | для ремонтно-эксплуатационных нужд |
| Блок аккумуляторный ИБЯЛ.563511.004 | |
| Устройство зарядное в упаковке ИБЯЛ.413955.012 |
Примечание: *- по отдельному заказу.
Модификации
| Наименование модификации | Поверочный компонент | Тип датчика | Единица измерения | Длина кабеля, м | Дополнительные функции |
| СГГ-20Микро | метан (СН4) | встроенный | % НКПР | нет | нет |
| СГГ-20Микро-М | выносной | об. доля % | |||
| СГГ-20Микро-01 | % НКПР | 1,5 | |||
| СГГ-20Микро-01М | об. доля % | ||||
| СГГ-20Микро-02 | % НКПР | от 2 до 10 | |||
| СГГ-20Микро-02Г | гексан (С6Н14) | ||||
| СГГ-20Микро-02М | метан (СН4) | об. доля % | |||
| СГГ-20Микро-03К | % НКПР | 1 | контроль баллонов | ||
| СГГ-20Микро-04 | встроенный | нет | режим течеискателя |
Среди имеющихся модификаций можно выделить специализированные:
- СГГ-20Микро-02Г- сигнализатор для измерения ДВК паров нефтепродуктов (бензина, керосина, дизельного топлива и других), калибровка по гексану (С6Н14);
- СГГ-20Микро-03К- сигнализатор для измерения содержания горючих газов и паров в смесях с воздухом (или кислородом), содержащихся в баллонах под давлением;
- СГГ-20Микро-04- сигнализатор для обнаружения мест утечек горючих газов из газопроводов, технического оборудования и арматуры; совмещает в себе функционал течеискателя и сигнализатора ДВК горючих газов и паров.
Все модификации СГГ-20 Микро соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и (или) РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.
