Описание

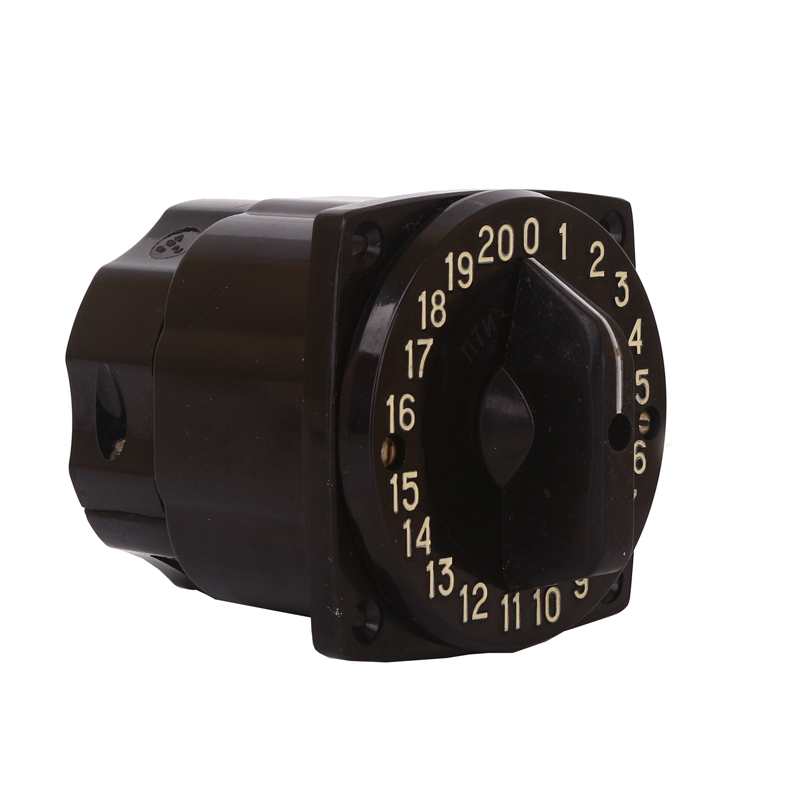

Переключатель ПТИ-М является механизмом, который выбирает точку необходимого измерения.
Назначение переключателя ПТИ-М

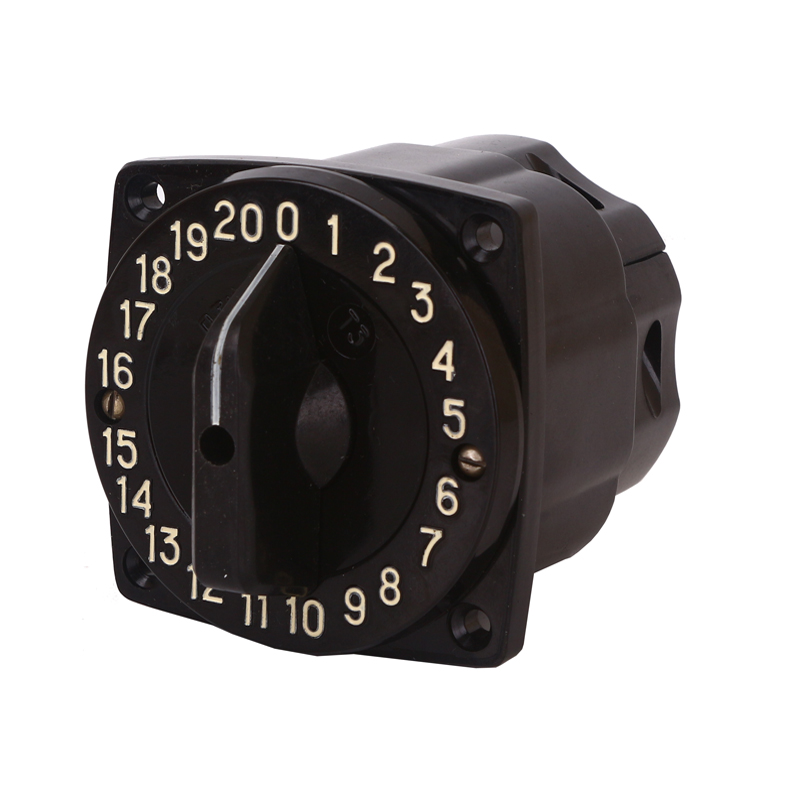

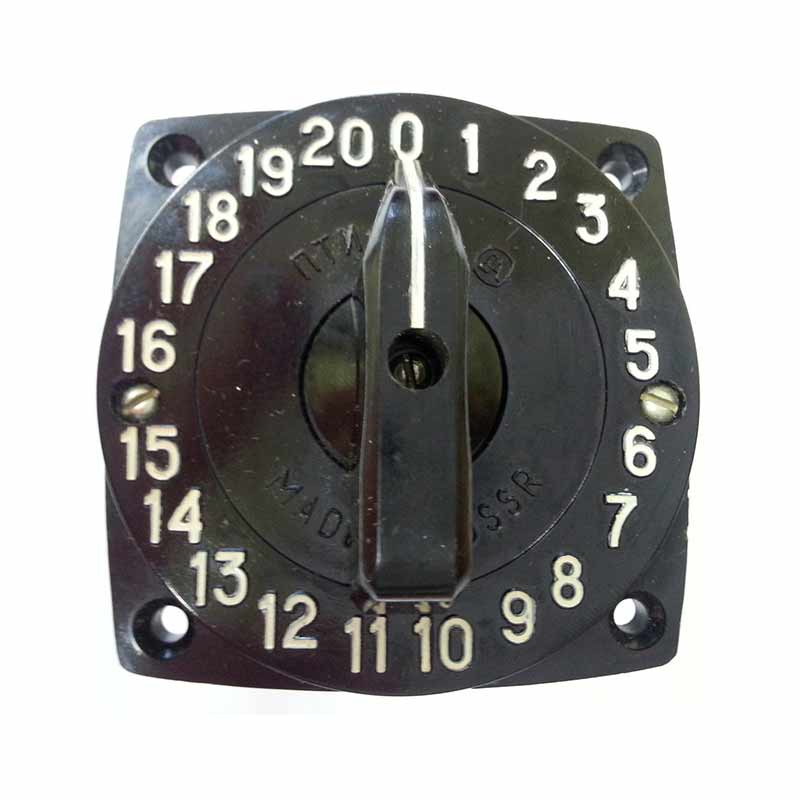

Переключатель точек ПТИ-М позволяет поочередно подключать к выбранному измерительному устройству первичные измерительные преобразователи. В виде преобразователя выступает термический электрический термометр, либо термометр сопротивления. Процесс подключения требуемого преобразователя происходит за счет поворота рукоятки в переключателе. При этом для того, чтобы выбрать определенный термометр, требуется довести рукоятку до соответствующего положения, который обозначен определенный набором цифр.
Характеристики
- Коммутирование цепи происходит с напряжением 24 Вольта, при этом цепь должна иметь ток не более 0,1 Ампера.
- Провод, подключающий термометр к ПТИ-М, должен иметь сечение менее 0,499 мм2.
- Сопротивление в цепи, которая замерена с ламели, для нового переключателя, должно быть ниже 0,02 Ома.
- Безотказная работа исчисляется 42 тысячами операций.
- Ресурс механической работы достигает 1 050 000 операций.
- Вес одной штуки 0,3 килограмма.
