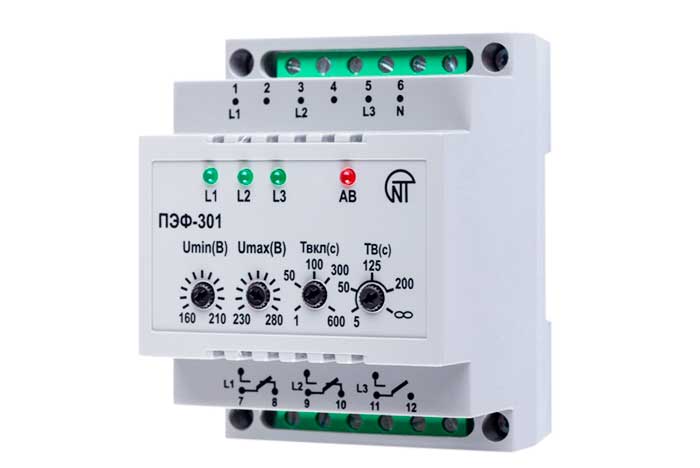

Переключатель фаз ПЭФ-301

No votes yet
Категория:

Переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220 В /50 Гц от трехфазной четырехпроводной сети 3х380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети .

Технические характеристики
Параметры Значение
Номинальное фазовое напряжение, В 220
Частота сети, Гц 45 - 55
Диапазон срабатывания по , UMIN, В 160 - 210
Диапазон срабатывания по , UMAX, В 230 - 280
Диапазон срабатывания по , UMAX, В есть
Диапазон срабатывания по , UMAX, В нет
Диапазон регулирования времени повторного включения , ТВКЛ, с 1 - 600
Фиксированная задержка переключения (отключения ) по UMIN, с 12
Фиксированная задержка переключения (отключения ) по UMIN, с 0,2
Гистерезис ПЭФ-301 (коэффициент возврата ) по напряжению, В 5 - 7
Точность определения порога срабатывания, В ±3
Кратковременно допустимое макс . фазное напряжение , при котором сохраняется работоспособность, В 450
Макс. коммутируемый ток (активный ) выходных контактов, А 16
Фазное напряжение, при котором сохраняется работоспособность прибора, В 400
Потребляемая мощность ( под нагрузкой ), ВА 1,0
Коммутационный ресурс выходных контактов :
  • под нагрузкой 16 А ( активный ток ), раз , не менее
  • под нагрузкой 5 А , раз , не менее
100000
1 млн
Габаритные размеры, мм 52х8865
Масса, кг 200

Конструктивное исполнение

Электронный переключатель фаз ПЭФ -301 - микропроцессорное цифровое устройство. Пользователь выставляет пороги срабатывания прибора - минимальное и максимальное значение напряжения, при котором устройство срабатывает и отключает нагрузку ( переключает на резервную фазу ). Подключается к трехфазной сети, согласно рисунка 2, через клеммы 1 (L1), 3 (L2), 5 (L3), 6 (N). Прибор проверяет фазы на наличие напряжения и его параметры .

В ПЭФ -301 предусмотрена внутренняя блокировка от залипания контактов выходных встроенных реле, а также контроль состояния силовых контактов МП во внешней цепи.
