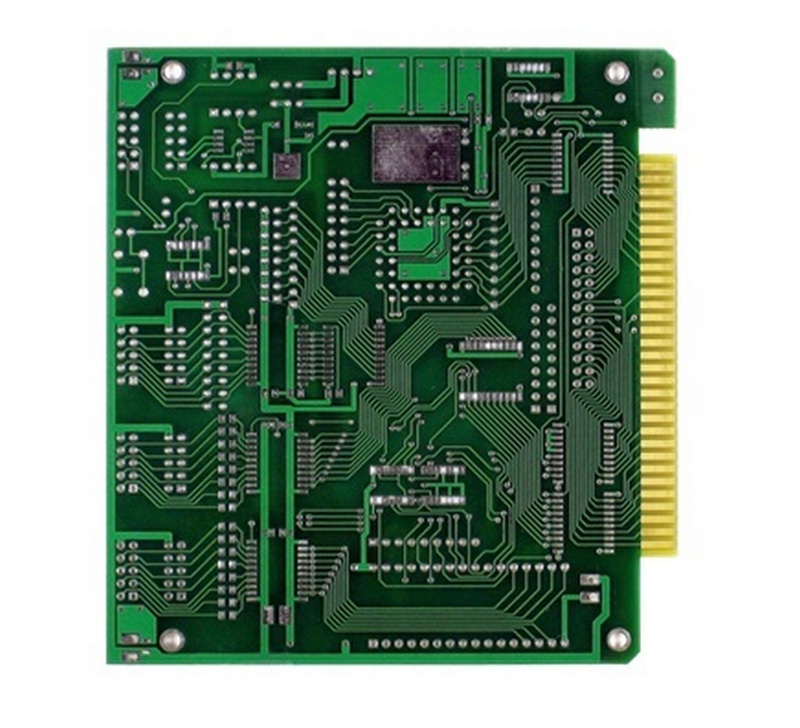

Печатные платы

Голосов: 4
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Односторонние, двусторонние и многослойные печатные платы используются в производстве бытового, индустриального и специального назначения с технологическими и инженерными показателями, которые отвечают требованиям международного стандарта ИРС-А–600G и ГОСТ 23752–79.

Технические характеристики
Параметры Значение
Минимальные размеры:
  • ширина печатного проводника - 0,15 мм;
  • зазор между токоведущими элементами-0,18 мм (узкие места - 0,15 мм);
  • диаметр контактной площадки - 0,7 мм (узкие места - 0,6 мм);
  • диаметр металлизированного отверстия-0,3 мм.
Максимальные размеры:
  • размер печатной платы – 500 Х 500 мм
  • толщина изделия– 0,5; 0,8; 1; 1,5; 2 мм
  • толщина медной фольги: 18 мкм, 35 мкм, 70 мкм.
Покрытие контактов под монтаж:
  • ПОС-61 горячее лужение;
  • Розе;
  • иммерсионное олово.



Покрытие концевых печатных контактов (ламели разъемов):

  • золото;
  • палладий.
Маркировка ситкографическая (шелкография), цвет:
  • черный;
  • белый.

Декор лицевых панелей, цвет:

  • черный матовый.

Нанесение маски (фотопечать):

  • зеленый;
  • черный;
  • красный;
  • синий;
  • белый.
Механическая обработка по контуру:
  • фрезерование;
  • скрайбирование;
  • обрубка по контуру.
Электроконтроль:
  • МПП - обязательный (операция электроконтроля входит в цену платы) максимум 4 слоя.
  • ОПП, ДПП - по желанию заказчика (операция электроконтроля оплачивается дополнительно).
  • 3 класс по желанию заказчика;
  • 4 класс входит в цену платы
