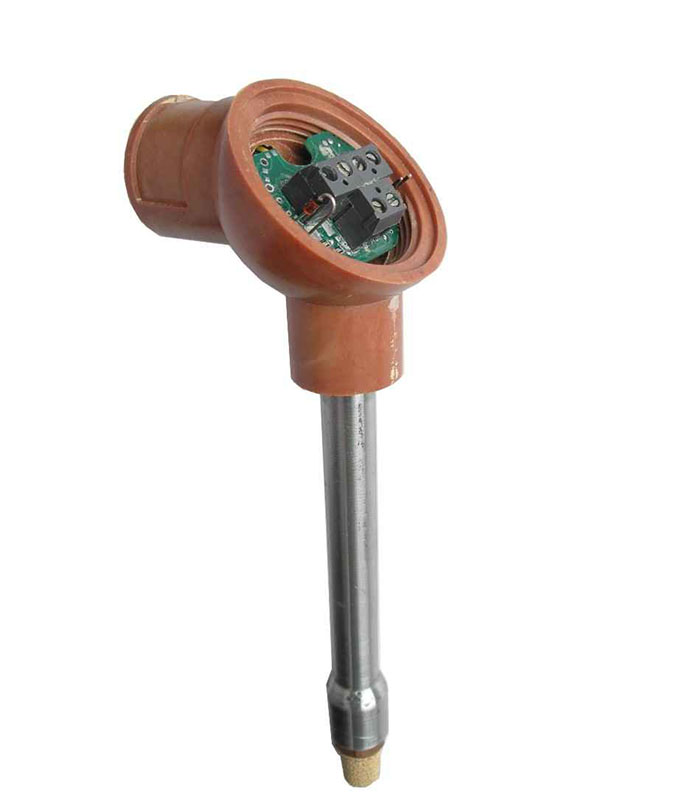

Оптический датчик (выключатель) ДО-001, ДО-001Д

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Оптические датчики или оптические выключатели ДО-001, ДО-001Д применяются для создания защитных оптических барьеров, систем контроля проезда транспорта, систем контроля качества продукции и исправности оборудования, систем обнаружения малых предметов, систем подсчета количества объектов, сигнализации и т.д. Оптический выключатель имеет герметичную клеммную колодку для подключения соединительных проводов.

Оптические датчики (оптические выключатели, бесконтактные выключатели) - выключатели, приводимые в действие внешним объектом без механического контакта выключателя и объекта.

Оптические бесконтактные выключатели применяются при создании защитных оптических барьеров, систем контроля проезда транспорта, систем контроля качества продукции и исправности оборудования, систем обнаружения малых предметов.

Излучатель - устройство, состоящее из источника оптического излучения, линз и необходимой электрической схемы, создающее оптический луч.

Приёмник - устройство, состоящее из чувствительного элемента, линз и необходимой электрической схемы, воспринимающее оптический луч от излучателя.

Классификация и устройство

Оптические датчики (оптические выключатели) классифицируются следующим образом:

  • тип Т – с приемом прямого луча от излучателя
  • тип R – с приемом луча, возвращенного от отражателя
  • тип D – с приемом луча, рассеянно отраженного от объекта

ДО типа Т характеризуется тем, что приемник и излучатель размещаются в разных корпусах и устанавливаются друг против друга. Излучатель посылает световой луч (инфракрасный) в сторону приемника. Объект контроля при своем движении пересекает этот луч, вызывая срабатывание датчика.

ДО типа R размещен в одном корпусе, имеет излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя. При этом возможны два варианта использования: объект контроля прерывает луч при неподвижно закрепленном отражателе; отражатель закрепляется на подвижном объекте.

ДО типа D размещен в одном корпусе, имеет излучатель и приемник. Излучатель посылает световой луч в сторону объекта контроля. Приемник улавливает свет, отраженный непосредственно от самого объекта. В связи с этим рабочая зона датчика сильно зависит от отражающих свойств объекта, которую необходимо учитывать при эксплуатации датчика.

Габаритные размеры ОД-001

Рисунок 1 - габаритные размеры ОД-001

Описание работы

Выход оптических датчиков (оптических выключателей) – n-p-n и p-n-p. Количество выходов - 2. Схема подключения излучателя и приемника приведены на рисунке 2. В случае использования датчика типа R или D схема подключения аналогична схеме подключения приемника.

Схема подключения датчика

Рисунок 2 - Схема подключения оптического датчика

Диаграмма работы датчика

Рисунок 3 - Временная диаграмма работы ОД

Технические характеристики
Параметры Излучатель (тип-Т) Приемник (тип-Т) тип R или D
Напряжение питания, В 22…26
Номинальный ток нагрузки, мА 300 300
Ток потребления без нагрузки, мА 300 30 300
Номинальное расстояние воздействия, S, мм 1500 1500 150...300
Минимальный размер контролируемых объектов, мм 10х10
Частота циклов срабатывания, Гц 15
Температура окружающей среды, °С -25…+80 -25…+80 25…+80
Тип выхода датчика - n-p-n или p-n-p
Материал корпуса латунь, пластик
