Описание
Оповещатели световые «СОЛО» М-06 предназначены для подачи световых сигналов в системах тревожной сигнализации (охранной, пожарной, газовой и др.) помещений, зданий, сооружений.
Оповещатели предназначены для непрерывной (круглосуточной) работы внутри помещений (тип А ДСТУ EN 54-3) и на открытом воздухе (тип B ДСТУ EN 54-3).
Оповещатель устанавливаться на стене, на вертикальной поверхности. Оповещатели соответствуют требованиям Технического регламента по электромагнитной совместимости оборудования и Технического регламента низковольтного электрического оборудования, ДСТУ ЕN 54-3:2003
Конструкция и принцип работы
Оповещатель выполнен в пластмассовом корпусе из полистирола. Внутри корпуса расположена плата с электронными компонентами и выводами для подключения источника питания.
Исполнительными элементами являются:
- ультраяркие светодиоды – источник светового сигнала.
Оповещатель выдает световой (прерывистый) сигнал при подаче на него напряжения питания 12 В (24) В постоянного тока или 220 В переменного тока (в зависимости от модификации оповещателя).
Комплект поставки
- Оповещатель световые «СОЛО» М-06
- паспорт
Характеристики
| Параметры | М-06-12 | М-06-24 | М-06-220 |
| Напряжение питания, В | 12 + |3| | 24 + |3| | ~(220+22-33) |
| Потребляемый ток не более, мА | 40 | 50 | 30 |
| Уровень звукового давления не менее, дБ | - | ||
| Габаритные размеры, мм | 96х74х 60 | ||
| Масса не более, кг | 0.1 | ||
| Степень защиты оболчки | IP 56 | ||
| Диапазон рабочих температур, °С | от -30 до +50 | ||
Схемы

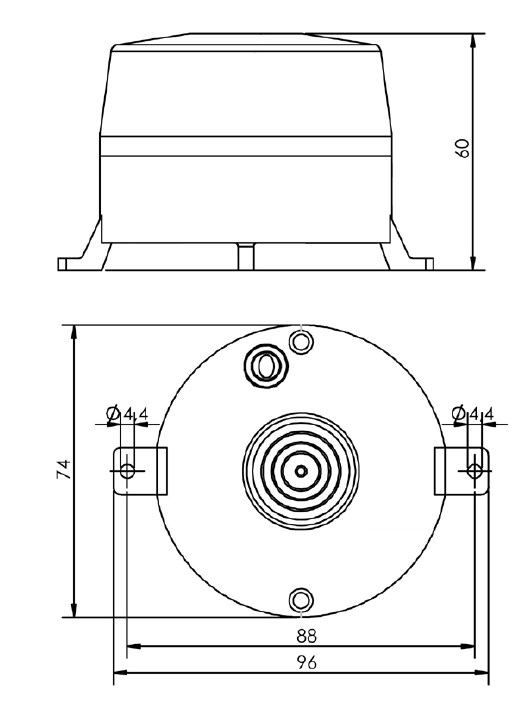

Рис.1 Схема габаритных размеров оповещателя светового «СОЛО» М-06
