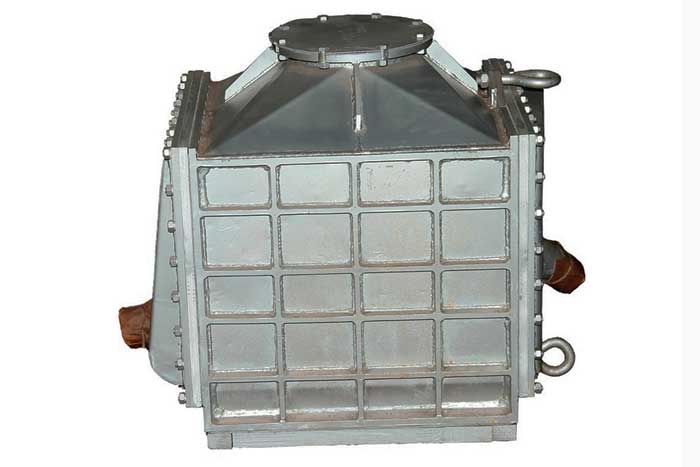

Охладитель наддувочного воздуха 10Д100.44.01-2

Охладитель наддувочного воздуха 10Д100.44.01-2 предназначен для установки на двигатель типа 10ДН20.7/2х25,4.

Устройство и принцип действия

Охладитель наддувочного воздуха представляет собой агрегат прямоугольной формы, состоящий из охлаждающих труб, которые закреплены в трубных досках методом вальцовки. Верхняя и нижняя трубные доски закрыты водяными крышками. Через водяные крышки осуществляется подвод и отвод охлаждаемой жидкости. В охладителе 10Д100.44.01-2 применяются трубы с накатным оребрением.

В процессе работы наддувочный воздух проходит через межтрубное пространство, охлаждаясь водой, которая протекает внутри охлаждающих труб.
