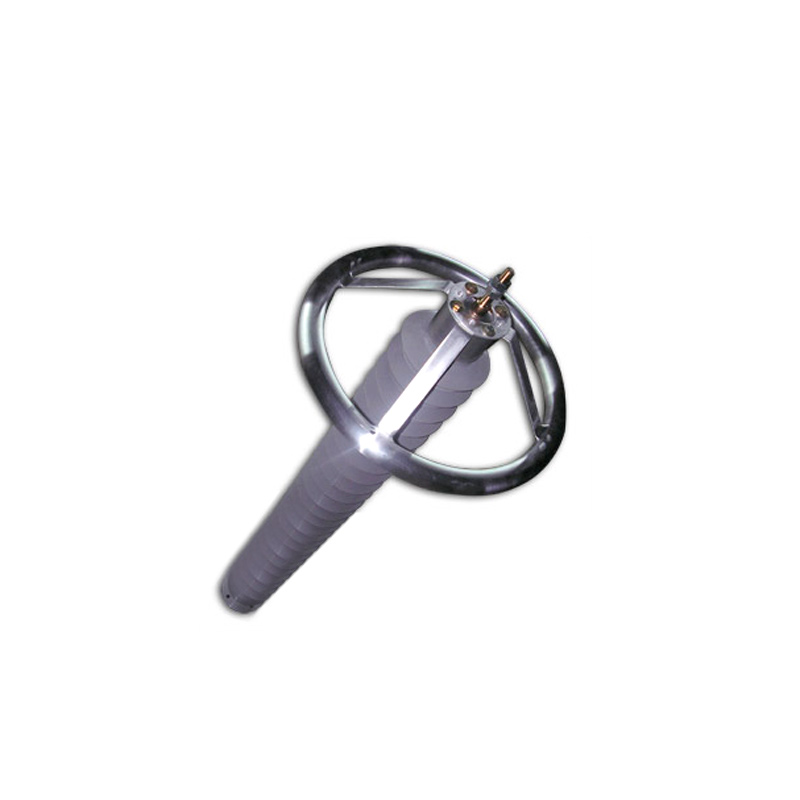

Ограничитель перенапряжения ОПН-150

Ограничитель перенапряжений ОПН-150 предназначен для защиты электрооборудования сетей класса напряжения 150 кВ переменного тока частоты 50 Гц с глухозаземлённой и эффективно заземлённой нейтралью от грозовых и коммутационных перенапряжений.

Структурное обозначение

ОПНп-150/106/10/2/III УХЛ1, тип «А»/«Б»

• п – полимерная покрышка;
• 150 – класс напряжения сети 150 кВ;
• 106 – наибольшее длительно допустимое рабочее напряжение 106 кВ;
• 10 – номинальный разрядный ток 10 А;
• 2 – класс пропускной способности (ток пропускной способности 550 А);
• III – степень загрязнения по ГОСТ 9920;
• УХЛ – климатическое исполнение – умеренный и холодный климат, температура от –60С до +45С;
• 1 – степень размещения на открытом воздухе;
• тип «А»/«Б» – исполнение без изолированного вывода / с изолированным выводом.

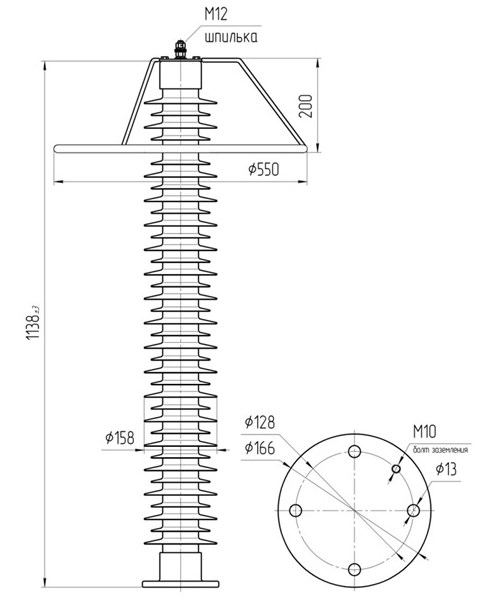

Ограничитель перенапряжений ОПН-150 являет собой аппарат опорного исполнения:

• Ограничитель перенапряжений ОПН-150 в течении установленного срока службы способен выдерживать не менее 20 импульсов грозовых и коммутационных перенапряжений.

Гарантия

Срок службы ограничителя – 30 лет. Гарантийный срок эксплуатации – 3 года со дня ввода в эксплуатацию, но не более 5 лет со дня отгрузки производителем.
