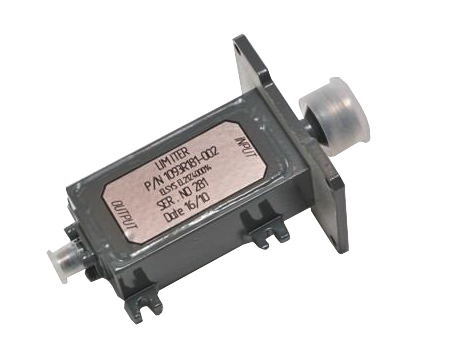

Ограничитель мощности СВЧ EL21Z400014
Описание
Ограничитель мощности СВЧ EL21Z400014 предназначен для ограничения мощ- ности на входе радиоприемного устройства до безопасного для входных каскадов уров- ня. Ограничитель мощности выполнен как функционально законченное устройство в герметичном корпусе. Для присоединения со стороны входа и выхода используются пе- реходы N Jack и SMA Jack соответственно.
| Наименование | Значения | ||
| не менее | типовое | не более | |
| Рабочий диапазон частот, ГГц | 3,0 | - | 3,5 |
| Максимально допустимая входная импульсная мощность при длительности 10 мкс и скважности 13, дБм | - | - | 60 |
| Вносимые потери, дБ | - | 0,9 | 1,0 |
| Просачивающаяся мощность, дБм | - | 12,5 | 13 |
| Входная мощность при компрессии 1 дБ, дБм | 10 | 10,5 | - |
| Время восстановления вносимых потерь, на 1 дБ больше от малосигнальных, после воздействия максимально допустимой входной импульсной мощности, мкс | - | 0,8 | 1,5 |
| Коэффициент стоячей волны по напряжению входа и выхода, ед. | - | 1,4 | 1,5 |
| Минимальная наработка, ч | 10000 | - | - |
| Рабочая температура окружающей среды, оС | -30 | - | +70 |
