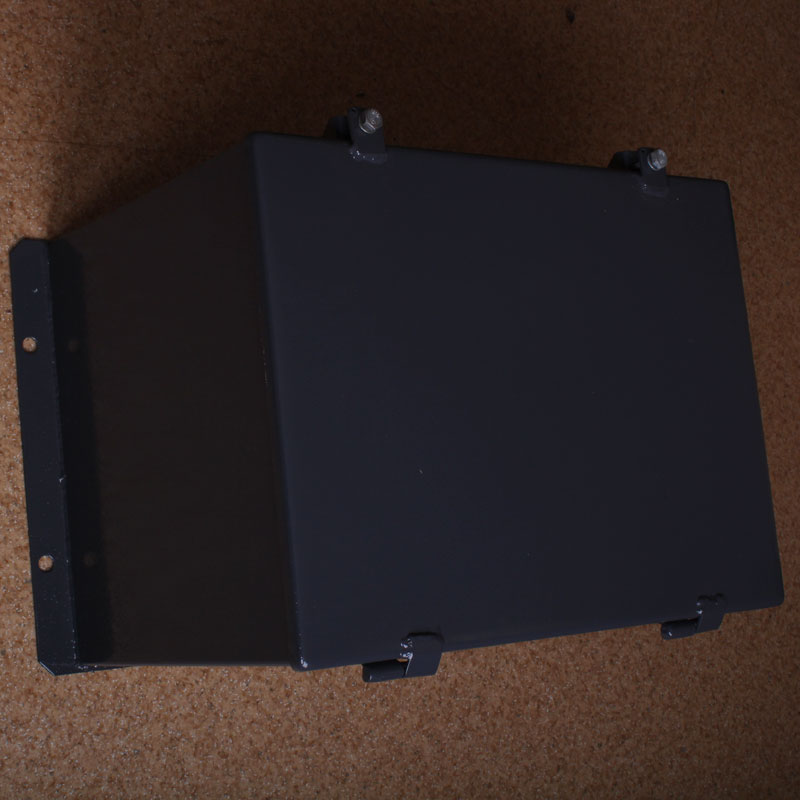

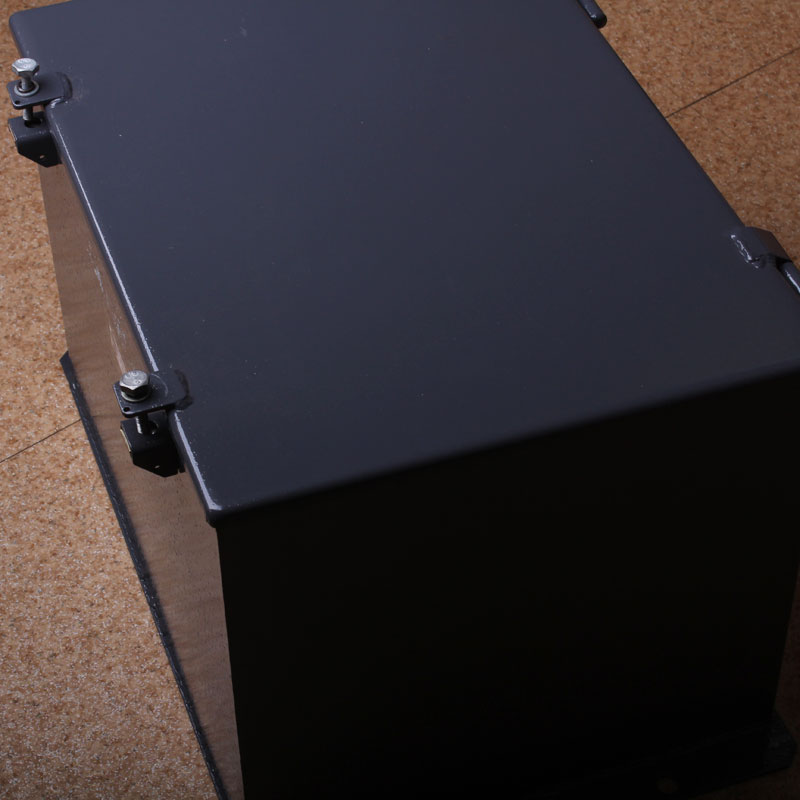

Общий ящик 524.50.60 представляет собой цельносварную металлическую конструкцию с отверстиями для крепления на вертикальной поверхности с дверью. Ящик снабжен дверью, смонтированную на навесах, и двумя винтовыми замками.

Назначение ящика 524.50.60

Общий ящик предназначен для защиты устройств автоматической локомотивной сигнализации от воздействия атмосферных явлений и механического воздействия. В ящик устанавливаются следующие приборы:

  • Локомотивный усилитель;
  • Дешифратор кодового сигнала.

Общий ящик АЛС может устанавливаться тепловозах и локомотивах с электрической тягой, питающихся от постоянного и переменного тока.

Конструктивные особенности

Ввод кабелей для подключения аппаратуры, размещаемой внутри ящика, осуществляется через четыре отверстия. Для защиты изоляции в них предусмотрены резиновые втулки. Корпус изделия защищен от попадания пыли резиновыми уплотнениями, установленными по периметру двери. Необходимая плотность прилегания обеспечивается двумя винтовыми зажимами.

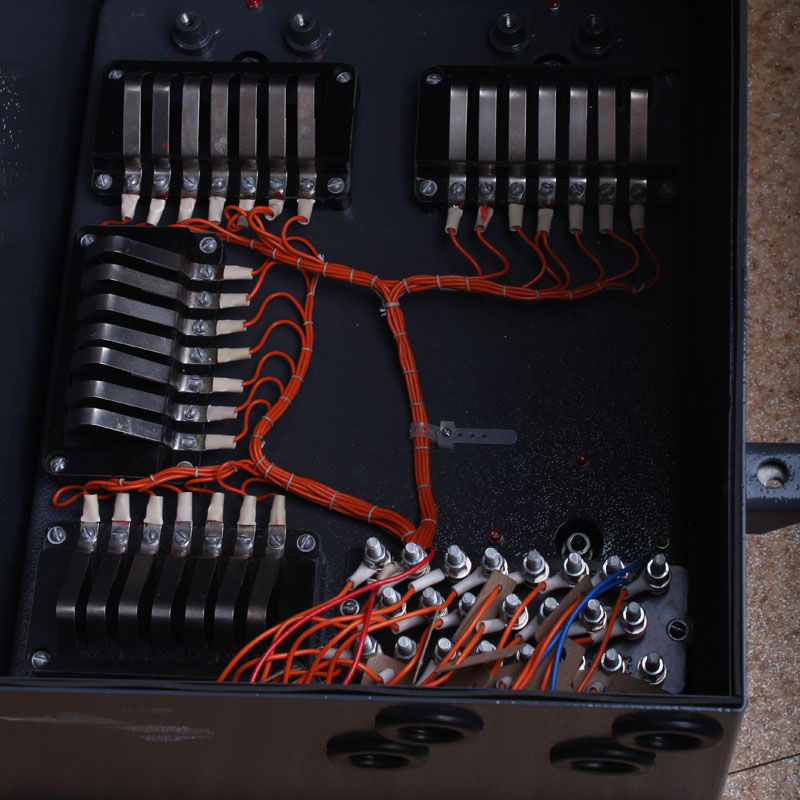

Общий ящик 524.50.60 снабжен внутренними амортизаторами, снижающими воздействие вибрации на установленную аппаратуру. Для обеспечения надежности контакта и необходимого усилия прижатия на клеммных колодках установлены контактные пружины. Все резьбовые соединения имеют защиту от самоотвинчивания.

Подключение усилителя и дешифратора выполняется с помощью гибкого монтажного кабеля ПМВГ. Допускается монтаж только цельными кусками без наращивания длины при помощи скруток и пайки. Сечение жил – не менее 0.75 мм2.

Для предотвращения несанкционированного доступа к установленной аппаратуре изделие снабжено устройством для опломбирования.

Наименование параметра

Значение

Габариты изделия

600 × 440 × 375

Условия эксплуатации:

температурный диапазон, °С

от -40 до +40

относительная влажность, %

65 ± 15

частота вибрации, Гц

10-150

максимальное виброускорение, м/с2

10

Масса изделия:

без аппаратуры, кг

28

с аппаратурой, кг

62
