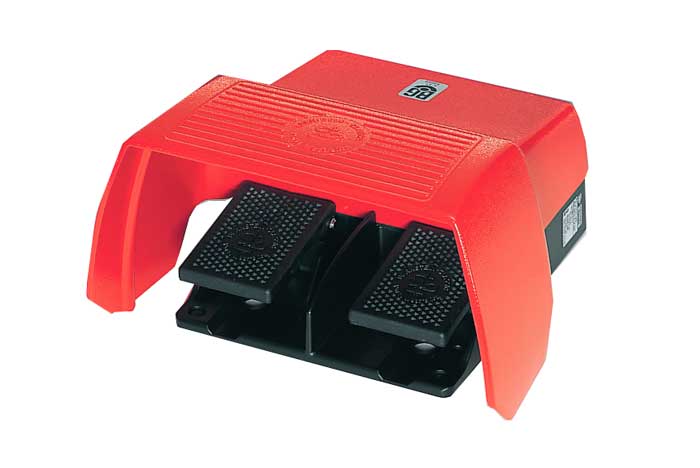

Ножные выключатели F

Average: 10 (1 vote)
Категория:

Ножные выключатели F предназначены для коммутации электрических цепей управления переменного и постоянного тока в местах и на объектах, где это обусловлено условиями применения, правилами безопасности, конструкцией и просто удобством.

Технические характеристики
Параметр Значение
Номинальное напряжение изоляции 500В АС
Номинальный ток 10 А
Корпус алюминий
Кнопка из термопластика упрочн. стекловолокном
Максимальная частота включения 3000 раз/ч.
Механический ресурс 107 операций (без нагр.)
Диапазон рабочих температур -30°С до +80°С
Вход для провода(одна педаль) 1 х М20 Х 1,5
Вход для провода(две педали) 1 х м20 Х 1,5

Особенности

Ножные выключатели F имеют две функции:

  • Бистабильная: В момент нажатия, контакт замыкается и остается в этом положении при отпускании педали. При повторном нажатии контакт возвращается в исходное положение.
  • Двухуровневая: В момент нажатия включается одна пара контактов. Для включения второй пары следует нажать на педаль с большей силой.
Модификации
Тип Изображение Функции
F1U1Z

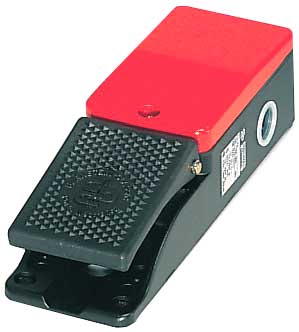

Изображение ножных выключателей F1U1Z, F1U1Y, F1SU1MIRG, F1U2Z, F1U2D

1NC+1NO 606.1100.005
F1U1Y 1NC+1NO
Бистабильная
606.1100.001
F1SU1MIRG 1NO+линейн.
потенциометр
10kΩ 2W
Max. 250V
616.1300.327
F1U2Z 2х (1NC+1NO) 606.1200.003
F1U2D 2 x (1NC+1NO)
Двухуровневая
606.1200.007
F1U1ZUN

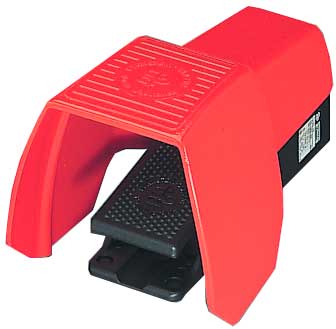

Изображение ножных выключателей F1U1ZUN, F1U1YUN, F1SU1MIRGUN, F1U2ZUN, F1U2ZDUN

1NC+1NO 606.1600.006
F1U1YUN 1NC+1NO
Бистабильная
606.1600.002
F1SU1MIRGUN 1NC+линейн.
потенциометр
10kΩ 2W
Max. 250V
616.1800.328
F1U2ZUN 2 x (1NC+1NO) 606.1700.004
F1U2ZDUN 2 x (1NC+1NO)
Двухуровневая
606.1700.008
F2U1ZU1Z

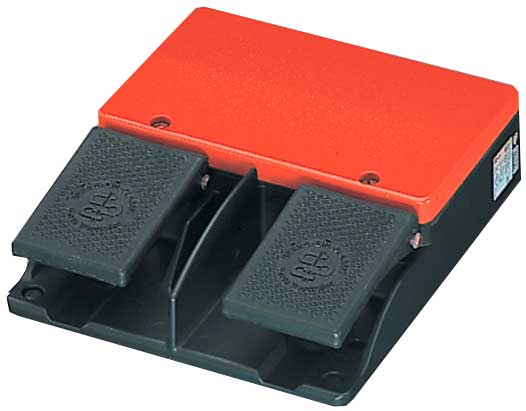

Изображение ножных выключателей F2U1ZU1Z, F2U2ZU2Z

1NC+1NO 606.2110.013
F2U2ZU2Z 2 x (1NC+1NO) 606.2220.015
F2U1-ZU1ZUN

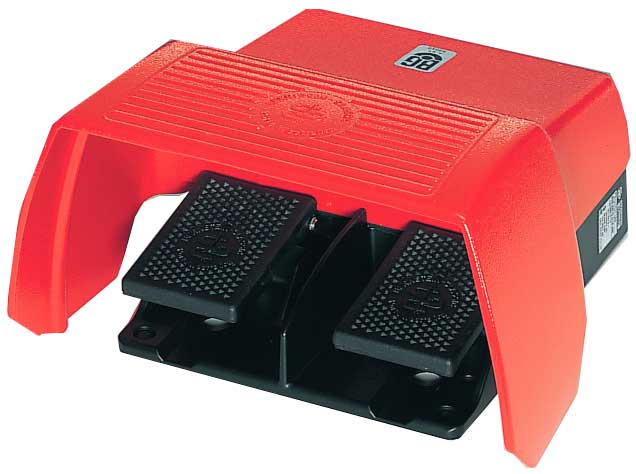

Изображение ножных выключателей F2U1-ZU1ZUN, F2U2-ZU2ZUN

1NC+1NO 606.2610.014
F2U2-ZU2ZUN 2 x (1NC+1NO) 606.2720.016
